●防滴MSコネクタは従来のMSコネクタの機能に加え、IP66クラスの防水・防塵機能を有し、幅広い環境下での使用に対応する事ができます。
●シェル（本体）の種類は全部5つ
〇ストレートタイプ 〇中継タイプ 〇パネル取付中継タイプ
〇アングルタイプ 〇パネルマウントタイプ
●各タイプ共にオス（ピン）、メス（ソケット）を目的に合わせて選択できます。（10SLシェルサイズを除く）
●パネルマウントタイプは2つの取付方法から選択できます。
〇フロントマウンティング（パネル前面から取り付けるタイプ）
〇リアマウンティング（パネル背面から取り付けるタイプ）
●誤挿入防止キーの位置は基本位置のほか最大4つの角度から選択できます。同種コネクタを並べて使用する時に誤挿入を防ぎます。
●ULNo.E72124
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が789型番あります。
ピン数
~mm- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 14
- 16
- 17
- 19
- 20
- 22
- 24
- 26
- 30
- 31
- 35
- 37
- 48
- 52
- 54
- 73
キー位置(角度)(度)
~mm- 35
- 45
- 70
- 80
- 90
- 110
- 120
- 125
- 145
- 170
- 180
- 215
- 235
- 240
- 250
- 265
- 270
- 280
- 290
- 325
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 5日以内
- 9日以内

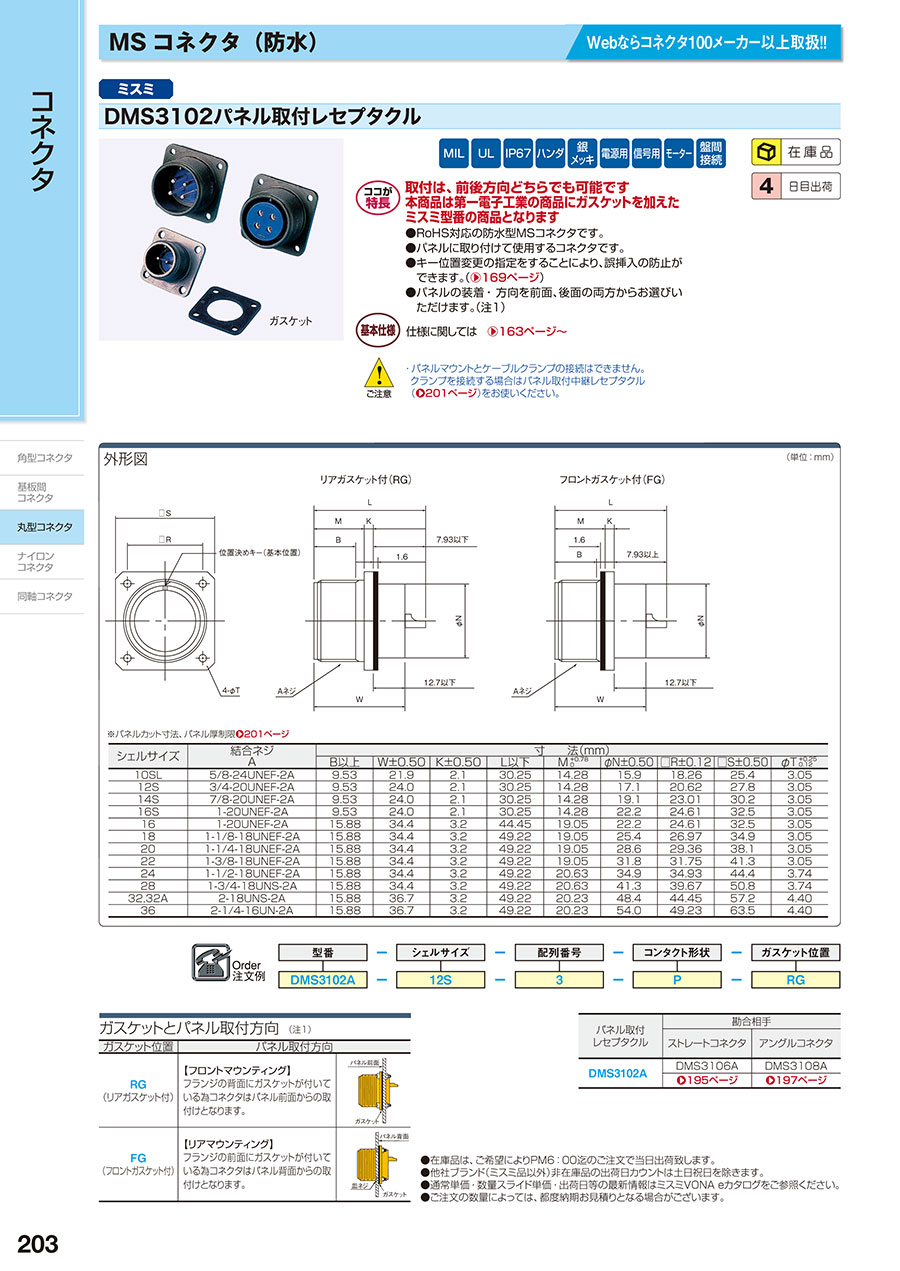

MS3102シリーズ 防水パネル取付レセプタクル
- 数量スライド割引
- 値下げ
- 納期短縮
- 一部当日出荷可能
- 通常単価(税別)
- 1,618円～13,094円
- 税込単価
- 1,780円～14,403円
第一電子工業(DDK)製。取り付けは前後方向からどちらでも可能です。
詳細情報を確認する未確定：候補が789型番あります。
商品仕様
規格表
| キー位置標準品 | 型式 | − | シェルサイズ | − | 配列番号 | − | コンタクト形状 | − | ガスケット位置 | |
| DMS3102A | − | 12S | − | 3 | − | P | − | RG |
（注1）単価はRG：リアガスケット付／FG：フロントガスケット付共通
（注2）配列No.10SL-3はオス側FGフロントガスケット付のみ
| 型番 | 配列No. | コンタクト 形状 | ガスケット | 芯 数 | 通常 出荷日 当日出荷は 要指定 | 重量g | ||||
| シェル サイズ | 配列 番号 | P/オス | S/メス | |||||||
| RG | FG | RG | FG | |||||||
| DMS3102A パネル取付 レセプタクル | 10SL | 3 | P オス（ピン） | RG （リアガスケット） FG （フロントガスケット） （注1） | 3 | 4日目 | − | 11 | − | − |
| 4 | 2 | 10.7 | 10.7 | − | − | |||||
| 12S | 3 | 2 | 12.6 | 12.6 | 14.8 | 14.8 | ||||
| 14S | 1 | 3 | 13.6 | 13.9 | 16.2 | 16.5 | ||||
| 2 | 4 | 在庫品 | 14.2 | 14.5 | 16.5 | 16.8 | ||||
| 5 | 5 | 4日目 | 14.7 | 15 | 16.7 | 17 | ||||
| 6 | 6 | 在庫品 | 15.3 | 15.6 | 17 | 17.3 | ||||
| 7 | 3 | 4日目 | 13.9 | 14.2 | 16.2 | 16.5 | ||||
| 9 | 2 | 13.3 | 13.6 | 15.8 | 16.1 | |||||
| 16S | 1 | 7 | 26.4 | 26.3 | 29.7 | 29.6 | ||||
| 5 | 3 | 24.3 | 24.2 | 28.5 | 28.4 | |||||
| 8 | 5 | 25.3 | 25.2 | 29.1 | 29 | |||||
| 16 | 10 | 3 | 在庫品 | 29.4 | 29.3 | 37.1 | 37 | |||
| 18 | 1 | 10 | 36.3 | 36.2 | 42 | 41.9 | ||||
| 4 | 4 | 4日目 | 32.1 | 32 | 40.1 | 40 | ||||
| 5 | 3 | 33.1 | 33 | 42.7 | 42.6 | |||||
| 8 | 8 | 35.8 | 35.7 | 42.9 | 42.8 | |||||
| 10 | 4 | 在庫品 | 35.5 | 35.4 | 46 | 45.9 | ||||
| 11 | 5 | 4日目 | 37 | 36.9 | 47.8 | 47.7 | ||||
| 12 | 6 | 33.6 | 33.5 | 40.8 | 40.7 | |||||
| 19 | 10 | 36.3 | 36.2 | 42 | 41.9 | |||||
| 20 | 5 | 32.9 | 32.8 | 40.4 | 40.3 | |||||
| 21 | 3 | 34 | 33.9 | 44.2 | 44.1 | |||||
| 22 | 3 | 31.5 | 31.4 | 39.7 | 39.6 | |||||
| 20 | 2 | 1 | 51.8 | 51.6 | 59.7 | 59.5 | ||||
| 4 | 4 | 在庫品 | 40.3 | 40.1 | 54.9 | 54.7 | ||||
| 7 | 8 | 4日目 | 39.7 | 39.5 | 50.4 | 50.2 | ||||
| 15 | 7 | 44.8 | 44.6 | 60.3 | 60.1 | |||||
| 16 | 9 | 42.2 | 42 | 54.5 | 54.3 | |||||
| 17 | 6 | 42.5 | 42.3 | 57 | 56.8 | |||||
| 18 | 9 | 43 | 42.8 | 55 | 54.8 | |||||
| 22 | 6 | 47.7 | 47.5 | 61.9 | 61.7 | |||||
| 23 | 2 | 41.9 | 41.7 | 56.5 | 56.3 | |||||
| 27 | 14 | 在庫品 | 43.9 | 43.7 | 52.5 | 52.3 | ||||
| 29 | 17 | 46.2 | 46 | 54 | 53.8 | |||||
| 22 | 2 | 3 | 4日目 | 51.4 | 51.5 | 69.4 | 69.5 | |||
| 10 | S メス（ソケット） | 4 | 42.8 | 42.9 | 57.9 | 58 | ||||
| 14 | 19 | 53.2 | 53.3 | 62.9 | 63 | |||||
| 19 | 14 | 49.7 | 49.8 | 61.2 | 61.3 | |||||
| 22 | 4 | 在庫品 | 55.2 | 55.3 | 74.4 | 74.5 | ||||
| 23 | 8 | 4日目 | 52.2 | 52.3 | 71.2 | 71.3 | ||||
| 28 | 7 | 50.8 | 50.9 | 69.2 | 69.3 | |||||
| 24 | 2 | 7 | 58.1 | 57.9 | 81 | 80.8 | ||||
| 5 | 16 | 58.3 | 58.1 | 73.5 | 73.3 | |||||
| 7 | 16 | 60.6 | 60.4 | 76.4 | 76.2 | |||||
| 10 | 7 | 73.8 | 73.6 | 98.8 | 98.6 | |||||
| 11 | 9 | 67.8 | 67.6 | 92.1 | 91.9 | |||||
| 20 | 11 | 56.6 | 56.4 | 74.9 | 74.7 | |||||
| 22 | 4 | 62.7 | 62.5 | 85.8 | 85.6 | |||||
| 28 | 24 | 在庫品 | 63.6 | 63.4 | 76.2 | 76 | ||||
| 28 | 6 | 3 | 4日目 | 87 | 86.7 | 116.4 | 116.1 | |||
| 10 | 7 | 91.4 | 91.1 | 122.8 | 122.5 | |||||
| 11 | 22 | 82.4 | 82.1 | 107.2 | 106.9 | |||||
| 12 | 26 | 82.1 | 81.8 | 102.6 | 102.3 | |||||
| 15 | 35 | 87.7 | 87.4 | 105.3 | 105 | |||||
| 16 | 20 | 78 | 77.7 | 100.5 | 100.2 | |||||
| 20 | 14 | 82.1 | 81.8 | 113.2 | 112.9 | |||||
| 21 | 37 | 在庫品 | 89.5 | 89.2 | 107.1 | 106.8 | ||||
| 32 | 1 | 5 | 4日目 | 127.3 | 127.1 | 160.3 | 160.1 | |||
| 2 | 5 | 111.7 | 111.5 | 151.6 | 151.4 | |||||
| 5 | 2 | 121.8 | 121.6 | 153.1 | 152.9 | |||||
| 7 | 35 | 116.2 | 116 | 149.8 | 149.6 | |||||
| 8 | 30 | 112.1 | 111.9 | 147.4 | 147.2 | |||||
| 9 | 14 | 110.3 | 110.1 | 147.4 | 147.2 | |||||
| 32A | 10 | 54 | 123.6 | 123.4 | 146.8 | 146.6 | ||||
| 32 | 17 | 4 | 117.1 | 116.9 | 158.4 | 158.2 | ||||
| 414 | 52 | 122.1 | 121.9 | 146.5 | 146.3 | |||||
| 36 | 3 | 6 | 164 | 163.8 | 202.5 | 202.3 | ||||
| 4 | 3 | 161.3 | 161.1 | 197.5 | 197.3 | |||||
| 5 | 4 | 177 | 176.8 | 209.8 | 209.6 | |||||
| 9 | 31 | 153.5 | 153.3 | 207.4 | 207.2 | |||||
| 10 | 48 | 141.2 | 141 | 177.7 | 177.5 | |||||
| 73 | 73 | 157.6 | 157.4 | 186 | 185.8 | |||||
概要仕様
共通パネルカット寸法図 | 適合シェルサイズ | 寸法（mm） | |||||||||
 | 二連取付間隔 | シェル用穴 | 取付ネジ用穴 | バネル最大厚さ | 取付ネジ （参考） | ||||||
| フロントマウント | リアマウント | 間隔 | 穴径 | ||||||||
| Y以上 | U1以上 | U2以上 | R±0.13 | T（-0.12～+0.25） | A1 | A2 | |||||
| 10SL | 47 | 16.8 | 16.6 | 18.26 | 3.05 | 8.4 | 1.6 | M3 | |||
| 12S | 50 | 18.4 | 19.8 | 20.62 | 3.05 | M3 | |||||
| 14S | 53 | 20.0 | 23.0 | 23.01 | 3.05 | M3 | |||||
| 16S,16 | 56 | 23.1 | 26.1 | 24.61 | 3.05 | M3 | |||||
| フロントマウンティング | リアマウンティング | 18 | 59 | 26.4 | 29.3 | 26.97 | 3.05 | M3 | |||
 | 20 | 62 | 29.5 | 32.5 | 29.36 | 3.05 | M3 | ||||
| 22 | 70 | 32.7 | 35.7 | 31.75 | 3.05 | M3 | |||||
| 24 | 73 | 35.9 | 38.8 | 34.92 | 3.75 | M3.5 | |||||
| 28 | 80 | 42.2 | 45.2 | 39.67 | 3.75 | M3.5 | |||||
| 32,32A | 86 | 49.3 | 51.5 | 44.45 | 4.40 | M4 | |||||
| 36 | 92 | 54.9 | 57.9 | 49.23 | 4.40 | M4 | |||||
| （注）パネル取付中継コネクタ（DMS3100A）はリアマウンティングのみとなります。 | |||||||||||
外形図 | （単位：mm） | |
| リアガスケット付（RG） | フロントガスケット付（FG） | |
 |  | |
| ※パネルカット寸法、パネル厚制限▶3249ページ | ||||||||||
| シェルサイズ | 結合ネジ A | 寸法（mm） | ||||||||
| B以上 | W±0.50 | K±0.50 | L以下 | M（-0～+0.78） | φN±0.50 | □R±0.12 | □S±0.50 | φT（-0.12～+0.25） | ||
| 10SL | 5/8-24UNEF-2B | 9.53 | 21.9 | 2.1 | 30.25 | 14.28 | 15.9 | 18.26 | 25.4 | 3.05 |
| 12S | 3/4-20UNEF-2B | 9.53 | 24.0 | 2.1 | 30.25 | 14.28 | 17.1 | 20.62 | 27.8 | 3.05 |
| 14S | 7/8-20UNEF-2B | 9.53 | 24.0 | 2.1 | 30.25 | 14.28 | 19.1 | 23.01 | 30.2 | 3.05 |
| 16S | 1-20UNEF-2B | 9.53 | 24.0 | 2.1 | 30.25 | 14.28 | 22.2 | 24.61 | 32.5 | 3.05 |
| 16 | 1-20UNEF-2B | 15.88 | 24.0 | 3.2 | 44.45 | 19.05 | 22.2 | 24.61 | 32.5 | 3.05 |
| 18 | 1-1/8-18UNEF-2B | 15.88 | 34.4 | 3.2 | 49.22 | 19.05 | 25.4 | 26.97 | 34.9 | 3.05 |
| 20 | 1-1/4-118UNEF-2B | 15.88 | 34.4 | 3.2 | 49.22 | 19.05 | 28.6 | 29.36 | 38.1 | 3.05 |
| 22 | 1-3/8-18UNEF-2B | 15.88 | 34.4 | 3.2 | 49.22 | 19.05 | 31.8 | 31.75 | 41.3 | 41.3 |
| 24 | 1-1/2-118UNEF-2B | 15.88 | 34.4 | 3.2 | 49.22 | 20.63 | 34.9 | 34.93 | 44.4 | 37.4 |
| 28 | 1-3/4-18UNS-2B | 15.88 | 34.4 | 3.2 | 49.22 | 20.63 | 41.3 | 39.47 | 50.8 | 37.4 |
| 32,32A | 2-18UNS-2B | 15.88 | 36.7 | 3.2 | 49.22 | 20.23 | 48.4 | 44.45 | 57.2 | 4.40 |
| 36 | 2-1/4-16UN-2B | 15.88 | 36.7 | 3.2 | 49.22 | 20.23 | 54.0 | 49.23 | 63.5 | 4.40 |
ガスケットとパネル取付方向（注1） | ||
| ガスケット位置 | パネル取付方向 | |
| RG （リアガスケット付） | 【フロントマウンティング】 フランジの背面にガスケット付い ている為コネクタはパネル前面 からの取付けとなります。 |  |
| FG （フロントガスケット付） | 【リアマウンティング】 フランジの前面にガスケットが付 いている為コネクタはパネル背 面から取付けとなります。 |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,095円 ( 2,305円 ) | 5日目 |
2,705円 ( 2,976円 ) | 9日目 |
2,705円 ( 2,976円 ) | 9日目 |
2,705円 ( 2,976円 ) | 9日目 |
2,705円 ( 2,976円 ) | 9日目 |
2,705円 ( 2,976円 ) | 9日目 |
2,705円 ( 2,976円 ) | 9日目 |
2,705円 ( 2,976円 ) | 9日目 |
2,705円 ( 2,976円 ) | 9日目 |
2,827円 ( 3,110円 ) | 9日目 |
2,827円 ( 3,110円 ) | 9日目 |
2,827円 ( 3,110円 ) | 9日目 |
2,827円 ( 3,110円 ) | 9日目 |
2,827円 ( 3,110円 ) | 9日目 |
2,827円 ( 3,110円 ) | 9日目 |
2,339円 ( 2,573円 ) | 5日目 |
2,541円 ( 2,795円 ) | 9日目 |
2,541円 ( 2,795円 ) | 9日目 |
2,541円 ( 2,795円 ) | 9日目 |
2,541円 ( 2,795円 ) | 9日目 |
2,766円 ( 3,043円 ) | 9日目 |
2,766円 ( 3,043円 ) | 9日目 |
2,766円 ( 3,043円 ) | 9日目 |
2,095円 ( 2,305円 ) | 5日目 |
2,705円 ( 2,976円 ) | 9日目 |
2,705円 ( 2,976円 ) | 9日目 |
2,388円 ( 2,627円 ) | 在庫品1日目当日出荷可能 |
2,949円 ( 3,244円 ) | 9日目 |
2,949円 ( 3,244円 ) | 9日目 |
1,973円 ( 2,170円 ) | 5日目 |
2,583円 ( 2,841円 ) | 9日目 |
2,583円 ( 2,841円 ) | 9日目 |
2,583円 ( 2,841円 ) | 9日目 |
2,583円 ( 2,841円 ) | 9日目 |
2,583円 ( 2,841円 ) | 9日目 |
2,583円 ( 2,841円 ) | 9日目 |
2,236円 ( 2,460円 ) | 5日目 |
2,846円 ( 3,131円 ) | 9日目 |
2,846円 ( 3,131円 ) | 9日目 |
2,846円 ( 3,131円 ) | 9日目 |
2,846円 ( 3,131円 ) | 9日目 |
2,053円 ( 2,258円 ) | 5日目 |
2,663円 ( 2,929円 ) | 9日目 |
2,663円 ( 2,929円 ) | 9日目 |
2,663円 ( 2,929円 ) | 9日目 |
2,663円 ( 2,929円 ) | 9日目 |
2,053円 ( 2,258円 ) | 5日目 |
2,663円 ( 2,929円 ) | 9日目 |
2,663円 ( 2,929円 ) | 9日目 |
2,663円 ( 2,929円 ) | 9日目 |
2,278円 ( 2,506円 ) | 5日目 |
2,888円 ( 3,177円 ) | 9日目 |
2,888円 ( 3,177円 ) | 9日目 |
2,888円 ( 3,177円 ) | 9日目 |
2,888円 ( 3,177円 ) | 9日目 |
2,888円 ( 3,177円 ) | 9日目 |
2,888円 ( 3,177円 ) | 9日目 |
2,888円 ( 3,177円 ) | 9日目 |
2,888円 ( 3,177円 ) | 9日目 |
1,618円 ( 1,780円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
第一電子工業(DDK)製。取り付けは前後方向からどちらでも可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
【ココが特長】
取付は、前後方向どちらでも可能です
本商品は第一電子工業の商品にガスケットを加えた
ミスミ型番の商品となります
●パネルに取り付けて使用するコネクタです。
●キー位置変更の指定をすることにより､誤挿入の防止ができます｡（P169）
●パネルの装着・方向を前面､後面の両方からお選びいただけます｡（注1）
【ご注意】
・パネルマウントとケーブルクランプの接続はできません｡クランプを接続する場合はパネル取付中継レセプタクル（商品ページ）をお使いください｡
・DMS3102A用の防塵キャップはD/MS25043-*** メーカー型式での取り扱いがございますので御確認のうえご検討ください。
取付は、前後方向どちらでも可能です
本商品は第一電子工業の商品にガスケットを加えた
ミスミ型番の商品となります
●パネルに取り付けて使用するコネクタです。
●キー位置変更の指定をすることにより､誤挿入の防止ができます｡（P169）
●パネルの装着・方向を前面､後面の両方からお選びいただけます｡（注1）
【ご注意】
・パネルマウントとケーブルクランプの接続はできません｡クランプを接続する場合はパネル取付中継レセプタクル（商品ページ）をお使いください｡
・DMS3102A用の防塵キャップはD/MS25043-*** メーカー型式での取り扱いがございますので御確認のうえご検討ください。
共通仕様
防滴MS（DMS）
特長
共通仕様
組み合わせ方法
※嵌入は○印の関係においてオスとメスの組み合せで行ってください。
●防水構造について
 | 矢印の部分にゴムのリングが内蔵 されています。コネクタどうしを嵌合 した時に防水性を発揮します。 |  | バックシェルとケーブルクランブ を締めつけるとクランプのゴム ブッシュがバックシェルのテーパー 面に密着し防水性をを発揮します。 |
MIL規格MSコネクタ
共通仕様
適用電線サイズおよびコンタクトサイズ
適切な電線被覆むき長さはコンタクトのハンダ付け穴長（L寸法）に1～3mm程度プラスした寸法です。なおL寸法、D寸法はオスコネクタ（ピン）もメスコネクタ（ソケット）も同じです。またケーブル選定の際にはケーブルクランプの内径にケーブルが納まるかどうかもご確認ください。| コンタクト | 適合電線サイズ | ||||
|---|---|---|---|---|---|
| コンタクトサイズ | ハンダ付穴直径φＤ（mm） | ピンコンタクト接触部径φA（mm） | L（mm） | AWG | 導体断面積（mm2） |
| #16 | 1.85 | 1.6 | 6.4 | 16〜20 | 1.25以下 |
| #12 | 2.95 | 2.4 | 9.5 | 12〜14 | 3.5以下 |
| #8 | 5.31 | 3.6 | 12.7 | 8〜10 | 8以下 |
| #4 | 8.45 | 5.7 | 15.9 | 4〜6 | 22以下 |
| #0 | 11.91 | 9.1 | 15.9 | 0〜2 | 50以下 |
電気的特性
| 接触抵抗 | コンタクトサイズ | 試験電流DC | 電圧降下 | オス側とメス側のコネクタを使用状態と同状態に結合し、試験電流を通電し、電圧降下法により測定し左記値を満足すること。 |
|---|---|---|---|---|
| #16 | 20A | 21mV以下 | ||
| #12 | 35A | 20mV以下 | ||
| #8 | 60A | 12mV以下 | ||
| #4 | 110A | 10mV以下 | ||
| #0 | 200A | 10mV以下 |
機械的特性
| 温度衝撃 | 低 温 | 高 温 | 左記の低温、高温を1サイクルとし、連続5サイクル行う。低温、高温の放置時間は30分以上とする。 | ||||
|---|---|---|---|---|---|---|---|
－55+0℃ -5℃ | ＋125+3℃-0℃ | ||||||
| （1）コネクタにひび割れ、破損のないこと。 （2）終了後耐電圧試験を満足すること。 | |||||||
| 耐 湿 | 下記の耐電圧を満足のこと。 | 結合したコネクタとパネルマウントを温度71±2℃と相対湿度95±3％に14日間さらし、終了後乾燥せず左表の耐電圧試験を5分間行う。 | |||||
| 試験分類記号 | AC.V（r.m.s） | ||||||
| INST | 300 | ||||||
| A | 750 | ||||||
| D | 1,350 | ||||||
| E | 1,875 | ||||||
| B | 2,775 | ||||||
| C | 4,500 | ||||||
| 腐 食 | （1）地金の露出やコネクタの結合・離脱を害する腐食のないこと。 （2）接触抵抗の測定 | 温度35℃、濃度5％の塩水噴霧中に48時間さらし、終了後流水で洗い38±3℃の空気循環槽で12時間乾燥させ、完了後接触抵抗、耐電圧試験を行う。 | |||||
| コンタクトサイズ | 試験電流 | 電圧降下（以下） | |||||
| #16 | 20A | 35mV | |||||
| #12 | 35 | 30 | |||||
| #8 | 60 | 25 | |||||
| #4 | 110 | 20 | |||||
| #0 | 200 | 20 | |||||
| （3）下表の耐電圧を満足すること。 | |||||||
| 試験分類記号 | AC.V（r.m.s） | 分類記号 | AC.V（r.m.s） | ||||
| INST | 400 | E | 2,500 | ||||
| A | 1,000 | B | 3,500 | ||||
| D | 1,800 | C | 6,000 | ||||
環境的特性
| コンタクト単体挿抜力 | コンタクトサイズ | 平 均 | 最 大 | 最 小 | 無作為に抽出したオスとメスにより、挿入抜去力を測定し、平均の力は左記の平均値以下であり、全ての値の96％は最大値以下でかついずれの値も最小値以上であること。 |
|---|---|---|---|---|---|
| #16 | 0.95kg | 1.36kg | 0.11kg | ||
| #12 | 1.59 | 2.27 | 0.23 | ||
| #8 | 3.18 | 4.54 | 0.34 | ||
| #4 | 4.76 | 6.8 | 0.45 | ||
| #0 | 6.35 | 9.07 | 0.91 | ||
| コンタクト保持力 | コンタクトサイズ | 軸荷重（kg） | コンタクトサイズ | 軸荷重（kg） | 左記に示された両方向の軸荷重に耐えること。 |
| #16 | 4.5 | #4 | 9.1 | ||
| #12 | 6.8 | #0 | 11.3 | ||
| #8 | 9.1 | ||||
| 振 動 | （1）試験中10μsec以上の電流遮断のないこと。 （2）終了後耐電圧試験を満足すること。 （3）結合がはずれたり、各部品にひび割れ、破損及びゆるみがないこと。 | 結線したコネクタとパネルマウントを通常の方法で結合させ、MIL-STD-1344により、振動試験を行う。試験中コネクタは100mAの電流を流し、適当な方法により電流の遮断を検査し、終了後耐電圧試験および外観検査を行う。 | |||
| 衝 撃 | （1）終了後、接触抵抗の要求を満足すること。 （2）部品にひび割れ、破損及びゆるみのないこと。 | 結線し結合したコネクタとパネルマウントに50Gの加速度を各々軸方向90°の角度にて加える。 | |||
| 寿 命 | （1）接触抵抗の要求を満足すること。 （2）電気的、機械的異常がないこと。 | コネクタのカップリングナットを外し、1時間に600回を越えない速さで500回抜き挿しを行う。 | |||
コンタクト配列表（芯数順） オス（ピン）コネクタの結合面から見た図です。
| 1コンタクト | 2コンタクト |
 | |
| 3コンタクト |
 |
| 4コンタクト |
 |
| 5コンタクト |
 |
| 6コンタクト |
 |
| 7コンタクト | 8コンタクト | 9コンタクト |
 |  |  |
| 10コンタクト | 11コンタクト | 14コンタクト |
 |  |  |
| 14コンタクト | 16コンタクト |
 |  |
| 17コンタクト | 19コンタクト | 20コンタクト | 22コンタクト |
 |  |  |  |
| 24コンタクト | 26コンタクト | 30コンタクト | 31コンタクト |
 |  |  |  |
| 35コンタクト | 37コンタクト | 48コンタクト | 52コンタクト |
 |  |  |  |
| 54コンタクト | 73コンタクト | 100コンタクト |
 |  |  |
コンタクトサイズ記号
単芯使用時コンタクト許容電流A（）内は多芯で使用時の値です。
| #16 | #12 | #8 | #4 | #0 |
| 22（13） | 41（23） | 73（46） | 135（80） | 245（150） |
配列No.
左側がコネクタ全体のシェルサイズ。右側がそのコンタクトの配列番号になります。これらを合せて配列No.と呼びます。
芯数構成
右側がコンタクト1本当りのサイズになります。左側がコンタクトの本数になります。
この場合は7本が#16のコンタクトサイズ。そして2本が#12のコンタクトサイズということです。
部品のご注文にあたっては、電圧、電流、芯数、サイズなどの使用環境に応じて下表より型式を決定してください。
注1：定格電流は各コンタクトをコネクタに組み込んだときのコンタクト単体の値です。なお、定格電流は電圧に応じて変化しません。
注2：定格電圧はコンタクトやシェルの大きさよりも、コンタクトの配列によって変わります。
注3：同一コネクタ内でも各コンタクトによって定格電圧がわかれているものもあります。
注4：試験分類に応じて特性が変わります。
（例）型式
DCで見ますと、この型式の場合はBCFGのコンタクトがDC700V、その他のコンタクトがDC250Vということになります。
| 配列No. | コンタクト 形状 | コンタクト構成 | 定格電流 （A） （注1） | 絶縁抵抗MΩ （以上） | 定格電圧（注2）（注3） | 試験分類 （注4） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| シェル サイズ | 配列 番号 | 総芯数 | 芯数構成 | コンタクト サイズ | DC.V以下 文字はコンタクトNo. | AC.V（r.m.s）以下 文字はコンタクトNo. （ ）内は耐電圧/AC/V（rms） | ||||
| 10SL | 3 | P オス （ピン） S メス （ソケット） | 3 | 3 | #16 | 13 | 5000 | 700 | 500（2000） | A |
| 4 | 2 | 2 | ||||||||
| 12S | 3 | 2 | 2 | |||||||
| 14S | 1 | 3 | 3 | |||||||
| 2 | 4 | 4 | 250 | 200（1000） | INST | |||||
| 5 | 5 | 5 | ||||||||
| 6 | 6 | 6 | ||||||||
| 7 | 3 | 3 | 700 | 500（2000） | A | |||||
| 9 | 2 | 2 | ||||||||
| 16S | 1 | 7 | 7 | |||||||
| 5 | 3 | 3 | ||||||||
| 8 | 5 | 5 | ||||||||
| 16 | 10 | 3 | 3 | #12 | 23 | |||||
| 18 | 1 | 10 | 10 | #16 | 13 | BCFG-700, その他-250 | BCFG-500（2000）,その他-200（1000） | A（BCFG）INST（その他） | ||
| 4 | 4 | 4 | 1250 | 900（2800） | D | |||||
| 5 | 3 | 2 | #12 | 23 | ||||||
| 1 | #16 | 13 | ||||||||
| 8 | 8 | 1 | #12 | 23 | 700 | 500（2000） | A | |||
| 7 | #16 | 13 | ||||||||
| 10 | 4 | 4 | #12 | 23 | ||||||
| 11 | 5 | 5 | ||||||||
| 12 | 6 | 6 | #16 | 13 | ||||||
| 19 | 10 | 10 | ||||||||
| 20 | 5 | 5 | ||||||||
| 21 | 3 | 3 | #12 | 23 | ||||||
| 22 | 3 | 3 | #16 | 13 | 1250 | 900（2800） | D | |||
| 20 | 2 | 1 | 1 | #0 | 150 | ABHG-1250, CDEF-700 | ABHG-900（2800）,CDEF-500（2000） | D（ABHG）A（CDEF） | ||
| 4 | 4 | 4 | #12 | 23 | 700 | 500（2000） | A | |||
| 7 | 8 | 8 | #16 | 13 | ||||||
| 15 | 7 | 7 | #12 | 23 | ||||||
| 16 | 9 | 2 | ||||||||
| 7 | #16 | 13 | ||||||||
| 17 | 6 | 5 | #12 | 23 | ||||||
| 1 | #16 | 13 | ||||||||
| 18 | 9 | 3 | #12 | 23 | ||||||
| 6 | #16 | 13 | ||||||||
| 22 | 6 | 3 | #8 | 46 | ||||||
| 3 | #16 | 13 | ||||||||
| 23 | 2 | 2 | #8 | 46 | ||||||
| 27 | 14 | 14 | #16 | 13 | ||||||
| 29 | 17 | 17 | ||||||||
| 22 | 2 | 3 | 3 | #8 | 46 | 1250 | 900（2800） | D | ||
| 10 | 4 | 4 | #16 | 13 | 1750 | 1250（3500） | E | |||
| 14 | 19 | 19 | 700 | 500（2000） | A | |||||
| 19 | 14 | 14 | ||||||||
| 22 | 4 | 4 | #8 | 46 | ||||||
| 23 | 8 | 8 | #12 | 23 | H-1250 , その他-700 | H-900（2800）,その他-500（2000） | D（H）A（その他） | |||
| 28 | 7 | 7 | 700 | 500（2000） | A | |||||
| 24 | 2 | 7 | 7 | 1250 | 900（2800） | D | ||||
| 5 | 16 | 16 | #16 | 13 | 700 | 500（2000） | A | |||
| 7 | 16 | 2 | #12 | 23 | ||||||
| 14 | #16 | 13 | ||||||||
| 10 | 7 | 7 | #8 | 46 | ||||||
| 11 | 9 | 3 | ||||||||
| 6 | #12 | 23 | ||||||||
| 20 | 11 | 2 | 1250 | 900（2800） | D | |||||
| 9 | #16 | 13 | ||||||||
| 22 | 4 | 4 | #8 | 46 | ||||||
| 28 | 24 | 24 | #16 | 13 | 250 | 200（1000） | INST | |||
| 28 | 6 | P オス （ピン） S メス （ソケット） | 3 | 3 | #4 | 80 | 5000 | 1250 | 900（2800） | D |
| 10 | 7 | 2 | G-1250 , その他-700 | G-900（2800）, 2 #8 46 その他-500（2000） | D（G）A（その他） | |||||
| 2 | #8 | 46 | ||||||||
| 3 | #12 | 13 | ||||||||
| 11 | 22 | 4 | 700 | 500（2000） | A | |||||
| 18 | #16 | 13 | ||||||||
| 12 | 26 | 26 | ||||||||
| 15 | 35 | 35 | ||||||||
| 16 | 20 | 20 | ||||||||
| 20 | 14 | 10 | #12 | 23 | ||||||
| 4 | #16 | 13 | ||||||||
| 21 | 37 | 37 | ||||||||
| 32 | 1 | 5 | 2 | #0 | 150 | A-1750,その他-1250 | A-1250（3500）, その他-900（2800） | （A）D（その他） | ||
| 3 | #12 | 23 | ||||||||
| 2 | 5 | 3 | #4 | 80 | 1750 | 1250（3500） | E | |||
| 2 | #16 | 13 | ||||||||
| 5 | 2 | 2 | #0 | 150 | 1250 | 900（2800） | D | |||
| 7 | 35 | 7 | #12 | 23 | ABhj-250,その他-700 | ABhj-200（1000） その他-500（2000） | INST（ABhj）A（その他） | |||
| 28 | #16 | 13 | ||||||||
| 8 | 30 | 6 | #12 | 23 | 700 | 500（2000） | A | |||
| 24 | #16 | 13 | ||||||||
| 9 | 14 | 2 | #4 | 80 | 1250 | 900（2800） | D | |||
| 12 | #16 | 13 | ||||||||
| 32A | 10 | 54 | 54 | 700 | 500（2000） | A | ||||
| 32 | 17 | 4 | 4 | #4 | 80 | 1250 | 900（2800） | D | ||
| 414 | 52 | 52 | #16 | 13 | 700 | 500（2000） | A | |||
| 36 | 3 | 6 | 3 | #0 | 150 | 1250 | 900（2800） | D | ||
| 3 | #12 | 23 | ||||||||
| 4 | 3 | 3 | #0 | 150 | A-1250 , BC-700 | A-900（2800）, BC-500（2000） | D（A）A（BC） | |||
| 5 | 4 | 4 | 700 | 500（2000） | A | |||||
| 9 | 31 | 1 | #4 | 80 | ||||||
| 2 | #8 | 46 | ||||||||
| 14 | #12 | 23 | ||||||||
| 14 | #16 | 13 | ||||||||
| 10 | 48 | 48 | ||||||||
| 73 | 73 | 73 | ||||||||
| 48 | 5 | 100 | 1 | #8 | 46 | |||||
| 9 | #12 | 23 | ||||||||
| 90 | #16 | 13 | ||||||||
注2：定格電圧はコンタクトやシェルの大きさよりも、コンタクトの配列によって変わります。
注3：同一コネクタ内でも各コンタクトによって定格電圧がわかれているものもあります。
注4：試験分類に応じて特性が変わります。
（例）型式
| 基本型式 | − | シェルサイズ | − | 配列番号 | − | コンタクト形状 |
| MMS3102A | − | 18 | − | 1 | − | P |
誤挿入防止のキー位置（角度）変更について
誤挿入防止のキー位置（角度）変更同種コネクタを並べて使用する時、インサートのキー位置（角度）を変える事により、誤挿入を防止します。配列番号によりW、X、Y、Zが示す
角度が異なりますので、下表をご確認ください。
| ■キー位置変更角度表 （単位：°度） | 標準の位置 ピンインサートの結合面から見た図です｡ 標準の位置  ソケットインサートの結合面から見た図です｡ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
（注2）キーの位置変更品は、ミスミにてキー溝加工を施したものです。
（注3）MMSシリーズはキー位置変更に対応しておりません。
シェルサイズについて
シェルサイズは結合ネジの呼び径のインチ寸法に16を乗じた数で表します｡| 例： 結合ネジ寸法1-3/8-18の場合､ 1-3/8（1.375）×16 ＝ 22で22シェルサイズとなります｡ |
ストレートコネクタ
外形図
（単位：mm）
| シェルサイズ | 結合ネジ Aネジ | 寸 法（mm） | |||||
|---|---|---|---|---|---|---|---|
| ケーブルエントリー φB±0.3 | 有効ネジ長 J±0.3 | 全長 L以下 | 外径 Q±0.8 | コンジットネジ Vネジ | ネジ長さ W以上 | ||
| 10SL | 5/8-24UNEF-2B | 9.6 | 13.49 | 34.9 | 22.22 | 5/8-24UNEF-2A | 9.53 |
| 12S | 3/4-20UNEF-2B | 9.6 | 13.5 | 42.8 | 25.4 | 5/8-24UNEF-2A | 9.5 |
| 14S | 7/8-20UNEF-2B | 12.5 | 13.5 | 42.8 | 28.6 | 3/4-20UNEF-2A | 9.5 |
| 16S | 1-20UNEF-2B | 15.6 | 13.5 | 42.8 | 31.8 | 7/8-20UNEF-2A | 9.5 |
| 16 | 1-20UNEF-2B | 15.6 | 18.3 | 52.4 | 31.8 | 7/8-20UNEF-2A | 9.5 |
| 18 | 1-1/8-18UNEF-2B | 20.2 | 18.3 | 52.4 | 34.1 | 1-20UNEF-2A | 9.5 |
| 20 | 1-1/4-18UNEF-2B | 23.0 | 18.3 | 55.6 | 37.3 | 1-3/16-18UNEF-2A | 9.5 |
| 22 | 1-3/8-18UNEF-2B | 23.2 | 18.3 | 55.6 | 40.5 | 1-3/16-18UNEF-2A | 9.5 |
| 24 | 1-1/2-18UNEF-2B | 29.5 | 18.3 | 58.7 | 43.7 | 1-7/16-18UNEF-2A | 9.5 |
| 28 | 1-3/4-18UNS-2B | 29.8 | 18.3 | 58.7 | 50.0 | 1-7/16-18UNEF-2A | 9.5 |
| 32 | 2-18UNS-2B | 37.5 | 18.3 | 61.9 | 56.4 | 1-3/4-18UNS-2A | 11.1 |
| 36 | 2-1/4-16UN-2B | 43.8 | 18.3 | 61.9 | 62.7 | 2-18UNS-2A | 12.7 |
| 48 | 3-16UN-2B | 69.1 | 18.3 | 65.1 | 81.8 | 3-16UN-2A | 15.9 |
アングルコネクタ
外形図
（単位：mm）
| シェルサイズ | 結合ネジ Aネジ | 寸 法（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ケーブルエントリー B±0.3 | 有効ネジ長 J±0.3 | 全長 L以下 | M±0.8 | 外径 Q±0.8 | U±0.8 | コンジットネジ Vネジ | ネジ長さ W以上 | ||
| 12S | 3/4-20UNEF-2B | 9.6 | 13.5 | 50.8 | 41.7 | 25.4 | 25.4 | 5/8-24UNEF-2A | 9.5 |
| 14S | 7/8-20UNEF-2B | 12.5 | 13.5 | 54.0 | 43.3 | 28.6 | 27.0 | 3/4-20UNEF-2A | 9.5 |
| 16S | 1-20UNEF-2B | 15.6 | 13.5 | 60.3 | 48.0 | 31.8 | 28.6 | 7/8-20UNEF-2A | 9.5 |
| 16 | 1-20UNEF-2B | 15.6 | 18.3 | 65.1 | 52.8 | 31.8 | 28.6 | 7/8-20UNEF-2A | 9.5 |
| 18 | 1-1/8-18UNEF-2B | 18.6 | 18.3 | 68.3 | 54.4 | 34.1 | 32.1 | 1-20UNEF-2A | 9.5 |
| 20 | 1-1/4-18UNEF-2B | 23.0 | 18.3 | 77.0 | 60.7 | 37.3 | 33.7 | 1-3/16-18UNEF-2A | 9.5 |
| 22 | 1-3/8-18UNEF-2B | 23.2 | 18.3 | 77.0 | 60.7 | 40.5 | 33.3 | 1-3/16-18UNEF-2A | 9.5 |
| 24 | 1-1/2-18UNEF-2B | 28.0 | 18.3 | 86.5 | 67.1 | 43.7 | 34.9 | 1-7/16-18UNEF-2A | 9.5 |
| 28 | 1-3/4-18UNS-2B | 28.2 | 18.3 | 86.5 | 67.1 | 50.0 | 38.5 | 1-7/16-18UNEF-2A | 9.5 |
| 32,32A | 2-18UNS-2B | 35.9 | 18.3 | 95.2 | 71.8 | 56.4 | 46.4 | 1-3/4-18UNS-2A | 11.1 |
| 36 | 2-1/4-16UN-2B | 42.2 | 18.3 | 100.0 | 73.4 | 62.7 | 51.2 | 2-18UNS-2A | 12.7 |
| 48 | 3-16UN-2B | 65.9 | 18.3 | 125.4 | 86.5 | 81.8 | 59.1 | 3-16UN-2A | 15.9 |
中継コネクタ
外形図
（単位：mm）
| シェルサイズ | 結合ネジ Aネジ | 寸 法（mm） | |||||
|---|---|---|---|---|---|---|---|
| 有効ネジ B以上 | 全長 L以下 | フランジまでの長さ M+0.4 -0 | 外径 N以下 | コンジットネジ Vネジ | ネジ長さ W以上 | ||
| 12S | 3/4-20UNEF-2A | 9.5 | 42.88 | 14.3 | 26.97 | 5/8-24UNEF-2A | 25.4 |
| 14S | 7/8-20UNEF-2A | 9.5 | 42.88 | 14.3 | 29.36 | 3/4-20UNEF-2A | 27.0 |
| 16S | 1-20UNEF-2A | 9.5 | 42.88 | 14.3 | 31.75 | 7/8-20UNEF-2A | 28.6 |
| 16 | 1-20UNEF-2A | 15.9 | 52.37 | 19.0 | 31.75 | 7/8-20UNEF-2A | 28.6 |
| 18 | 1-1/8-18UNEF-2A | 15.9 | 52.37 | 19.0 | 34.14 | 1-20UNEF-2A | 32.1 |
| 20 | 1-1/4-18UNEF-2A | 15.9 | 55.58 | 19.0 | 37.31 | 1-3/16-18UNEF-2A | 33.7 |
| 22 | 1-3/8-18UNEF-2A | 15.9 | 55.58 | 19.0 | 40.49 | 1-3/16-18UNEF-2A | 33.3 |
| 24 | 1-1/2-18UNEF-2A | 15.9 | 58.72 | 19.0 | 43.66 | 1-7/16-18UNEF-2A | 34.9 |
| 28 | 1-3/4-18UNS-2A | 15.9 | 58.72 | 19.0 | 50.01 | 1-7/16-18UNEF-2A | 38.5 |
| 32,32A | 2-18UNS-2A | 15.9 | 61.93 | 19.0 | 56.36 | 1-3/4UNS-2A | 46.4 |
| 36 | 2-1/4-16UN-2A | 15.9 | 61.93 | 19.0 | 62.71 | 2-18UNS-2A | 51.2 |
| 48 | 3-16UN-2A | 15.9 | 65.07 | 15.9 | 81.76 | 3-16UN-2A | 59.1 |
パネルマウント
外形図
（単位：mm）
| シェルサイズ | Aネジ | 寸 法（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| B以上 | K以下 | L以下 | M+0.79-0 | φN+0-4.78 | R±0.13 | S±0.79 | φT+0.25-0.13 | ||
| 10SL | 5/8-24UNEF-2A | 9.53 | 2.1 | 21.9 | 14.28 | 15.9 | 18.26 | 25.4 | 3.05 |
| 12S | 3/4-20UNEF-2A | 9.52 | 2.4 | 24.3 | 14.27 | 19.86 | 20.62 | 27.79 | 3.05 |
| 14S | 7/8-20UNEF-2A | 9.52 | 2.4 | 24.3 | 14.27 | 23.01 | 23.01 | 30.18 | 3.05 |
| 16S | 1-20UNEF-2A | 9.52 | 2.4 | 24.3 | 14.27 | 24.61 | 24.61 | 32.54 | 3.05 |
| 16 | 1-20UNEF-2A | 15.88 | 2.4 | 29.1 | 19.05 | 24.61 | 24.61 | 32.54 | 3.05 |
| 18 | 1-1/8-18UNEF-2A | 15.88 | 3.0 | 28.6 | 19.05 | 26.97 | 26.97 | 34.92 | 3.05 |
| 20 | 1-1/4-18UNEF-2A | 15.88 | 3.0 | 29.4 | 19.05 | 29.36 | 29.36 | 38.10 | 3.05 |
| 22 | 1-3/8-18UNEF-2A | 15.88 | 3.0 | 29.4 | 19.05 | 31.75 | 31.75 | 41.28 | 3.05 |
| 24 | 1-1/2-18UNEF-2A | 15.88 | 3.0 | 33.4 | 20.62 | 34.92 | 34.92 | 44.45 | 3.73 |
| 28 | 1-3/4-18UNS-2A | 15.88 | 3.0 | 33.4 | 20.62 | 39.67 | 39.67 | 50.80 | 3.73 |
| 32,32A | 2-18UNS-2A | 15.88 | 4.3 | 33.4 | 22.22 | 44.45 | 44.45 | 57.15 | 4.39 |
| 36 | 2-1/4-16UN-2A | 15.88 | 4.3 | 33.4 | 22.22 | 49.23 | 49.23 | 63.50 | 4.39 |
| 48 | 3-16UN-2A | 15.88 | 4.3 | 34.2 | 22.22 | 66.68 | 66.68 | 82.55 | 4.39 |
Y寸法図 | パネルカット寸法図 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| （注1） φAは、フロント側および リア側からの取付けに共通の寸法です。 （注2） φBは、取付ネジに適合するタ ップ穴でも可能です。取付ネジは |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■パネルマウント取付け上の注意 （フロントマウンティング） パネルの前面からコネクタを装着し、 ケーブル結線側を内側にして取付けてください。 （リアマウンティング） パネルの背面からコネクタを装着しますが、パネ ル厚の上限は、嵌合時のすき間となりますので、下表でご確認下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| フロント マウンティング | リア マウンティング | リアマウンティングのパネル厚制限
| |||||||||
 |  | ジャンクションシェルを使用することによって ケーブルクランプを使用できます。 |  |
コネクタ全体に流せる電流容量
コンタクトの1本あたりの定格電流値はコンタクトのサイズに応じて変化しますが、コネクタ全体に流せる電流容量は総芯数に応じて変化します。14芯以下と15芯以上では算定方法が違いますので、分けて説明します。
① 14芯以下の場合
コネクタ組込時のコンタクト1本あたり定格電流値を芯数倍にし、その値に下図の減率を乗じた値がコネクタ全体に流せる電流容量です。
■芯数別電流減率表
| 総芯数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 減率（％） | 1 | 0.943 | 0.886 | 0.829 | 0.771 | 0.714 | 0.657 | 0.6 | 0.543 | 0.486 | 0.429 | 0.371 | 0.314 | 0.257 |
例1：コンタクトサイズが全て同じコネクタの場合
コンタクト1本当たり定格電流×芯数×減率＝コネクタ全体許容電流
13A × 2芯 × 0.943 ＝ 24.518A
（配列NO.12S-3の時）
したがってコネクタ全体で24.518A流せます。
コンタクト1本当たり定格電流×芯数×減率＝コネクタ全体許容電流
13A × 2芯 × 0.943 ＝ 24.518A
（配列NO.12S-3の時）
したがってコネクタ全体で24.518A流せます。
例2：コンタクトサイズが異なるコネクタの場合
（Aコンタクト定格電流×Aコンタクト芯数＋Bコンタクト定格電流×Bコンタクト芯数）×減率（総芯数のもの）＝コネクタ全体許容電流
（ 23A × 2芯 ＋ 13A × 7芯 ）× 0.543 ＝ 74.391A
（配列NO.20-16の時）
したがってコネクタ全体で74.391A流せます。
（Aコンタクト定格電流×Aコンタクト芯数＋Bコンタクト定格電流×Bコンタクト芯数）×減率（総芯数のもの）＝コネクタ全体許容電流
（ 23A × 2芯 ＋ 13A × 7芯 ）× 0.543 ＝ 74.391A
（配列NO.20-16の時）
したがってコネクタ全体で74.391A流せます。
② 15芯以上の場合
コンタクト1本あたり定格電流値を芯数倍にし、その値の20％がコネクタ全体に流せる許容電流値になります。
例1：コンタクトサイズが全て同じコネクタの場合
コンタクト定格電流×芯数×20％＝コネクタ全体許容電流
13A × 17芯 × 0.2 ＝ 44.2A
（配列NO.20-29の時）
したがってコネクタ全体で44.2A流せます。
コンタクト定格電流×芯数×20％＝コネクタ全体許容電流
13A × 17芯 × 0.2 ＝ 44.2A
（配列NO.20-29の時）
したがってコネクタ全体で44.2A流せます。
例2：コンタクトサイズが異なるコネクタの場合
（Aコンタクト定格電流×Aコンタクト芯数＋Bコンタクト定格電流×Bコンタクト芯数）×20％＝コネクタ全体許容電流
（ 23A × 4芯 ＋ 13A × 18芯 ）× 0.2 ＝ 65.2A
（配列NO.28-11の時）
したがってコネクタ全体で65.2A流せます。
（Aコンタクト定格電流×Aコンタクト芯数＋Bコンタクト定格電流×Bコンタクト芯数）×20％＝コネクタ全体許容電流
（ 23A × 4芯 ＋ 13A × 18芯 ）× 0.2 ＝ 65.2A
（配列NO.28-11の時）
したがってコネクタ全体で65.2A流せます。
カタログ
商品担当おすすめ
MS3102シリーズ 防水パネル取付レセプタクルのレビュー
盤のパネルに取り付けて使用
4
4.02019/09/18
盤のパネルに取り付けて屋外、屋内で使用しています。屋外で使用することもあるため防水仕様の商品を選定しています。この商品は...もっと読む
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
丸型コネクタカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
七星科学研究所
丸型コネクタ 非防水メタルコネクタ NJCシリーズ
4.5通常価格(税別)：383円～
通常出荷日:当日出荷可能在庫品1日目
七星科学研究所
非防水メタルコネクタ プラグ、レセプタクル、アダプタ NCSシリーズ
4.5通常価格(税別)：490円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
非防水メタルコネクタ パネル取付レセプタクル（ネジ式）NCSシリーズ
4.6通常価格(税別)：490円～
通常出荷日:当日出荷可能在庫品1日目
日本航空電子工業
丸型コネクタ 半田付け結線式丸型コネクタ N/MSシリーズ
4.1通常価格(税別)：798円～
通常出荷日:当日出荷可能在庫品1日目
ヒロセ電機
I-O,Power 高性能 小型丸形コネクタ HR10 シリーズ
4.3通常価格(税別)：10円～
通常出荷日:当日出荷可能在庫品1日目～
七星科学研究所
丸型コネクタ 非防水メタルコネクタ NRシリーズ
4.7通常価格(税別)：712円～
通常出荷日:当日出荷可能在庫品1日目
七星科学研究所
丸型コネクタ 防水メタルコネクタ NRWシリーズ
4.1通常価格(税別)：539円～
通常出荷日:当日出荷可能在庫品1日目～
日本航空電子工業
丸型コネクタ 半田付け結線式丸型コネクタ ケーブル中継用レセプタクルコネクタ SRCNシリーズ
4.6通常価格(税別)：448円～
通常出荷日:当日出荷可能在庫品1日目
多治見無線電機
丸型コネクタ ワンタッチロック丸型コネクタ EPRC05、EPRC07シリーズ
4.7通常価格(税別)：1,500円～
通常出荷日:当日出荷可能在庫品1日目～
