コモン端子台　省スペース　1対19

Name: コモン端子台 省スペース 1対19
Brand: ミスミ
SKU: MWI-COM-TB20
Price: 3306 JPY
Rating: 4.4 (9 reviews)

4.4

平均満足度4.4

この商品のレビューをみる（9件）

通常単価(税別): 3,005円

税込単価: 3,306円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コモン端子台　単極　1対15

4.6

通常価格(税別)： 1,599円 (税込価格：1,759円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コモン端子台　省スペース　1対9 (5台入り）

4.5

通常価格(税別)： 4,190円 (税込価格：4,609円)

通常出荷日：在庫品1日目

【用途】コモン端子台,省スペース1対19ネジ端子台20極のコモン電源を横幅45...

詳細情報を確認する

規格・仕様：

ｃ-UL
盤内配線
PLC
125V

結線方式
ネジ
取付方式
DINレール取付
部品/完成品
組上完成品
極数 (極)
1
ネジサイズ
M3
入出力数
1対N
定格電流（JIS） (A)
10
定格電流（UL） (A)
10
外形寸法 (幅4x奥行きx高さ(mm))
45ｘ45ｘ38.5
対応機器メーカ
任意
コモン数
単極
圧着端子
M3

型番:

MWI-COM-TB20

解除

閲覧中の商品と併せてご検討ください

UKブロック端子台（M3～M4）

鉄製省スペース用ウレタン付ケーブルクランプ KSシリーズ

5/8ポート10/100Mアンマネージド産業用スイッチングハブ IESH-MB205/208-R

－閉じる

MWI-COM-TB20の仕様・寸法情報

結線方式

ネジ

取付方式

DINレール取付

部品/完成品

組上完成品

極数(極)

ネジサイズ

入出力数

1対N

定格電流（JIS）(A)

定格電流（UL）(A)

外形寸法(幅4x奥行きx高さ(mm))

45ｘ45ｘ38.5

対応機器メーカ

任意

コモン数

単極

圧着端子

RoHS?

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

MWI-COM-TB20

型式	重量(g)

MWI-COM-TB20	73

概要仕様

ブロック端子台との比較

外形図

（単位：mm）

回路図

記名板、形式ラベル

適合圧着端子

1.25-3：3703ページ

F1.25-3：3705ページ

推奨単芯電線

VAKIV-1.25：4601ページ
KIV-1.25：4602ページ

仕様

定格電圧	AC/DC125V
定格電流	10A/極
絶縁抵抗	1000MΩ以上(DC500Vにて)
耐電圧	AC2000V　60Hz　1分間(対アース間)
端子台ネジ	M3×6L
締付トルク	0.5〜0.8N・m
端子間ピッチ	7.62mm
端子台適合電線	1.25mm²/AWG16以下
周囲温度	−20℃〜＋55℃(通電時)
周囲温度	−30℃〜＋85℃(無通電時)
相対湿度	45％〜85％

材質

端子台	PBT(ポリプチレンテレフタレート)
ケース	PPE(ポニフェニレンエーテル)
基盤	GE4F(ガラスエポキシ)

実装端子台

端子台側

PS7-10A　セルフアップ (東朋テクノロジー社YOSHIDA端子台)

型番リスト

表示件数

型番

MWI-COM-TB20

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

3,005円

( 3,306円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【用途】
コモン端子台,省スペース1対19
ネジ端子台20極のコモン電源を横幅45mmで実現
【特長】
・上下端子台端子番号0〜9がすべて導通しています。
・端子台各極最大10Aを供給。
・端子台はセルフアップタイプ
・35mmDINレールへワンタッチ装着。
・c-UL規格,E184879

【ココが特長】
●上下端子台端子番号0〜9がすべて導通しています。
●端子台各極最大10Aを供給。

●端子台はセルフアップタイプ
●35mmDINレールへワンタッチ装着。
●c-UL規格 E184879

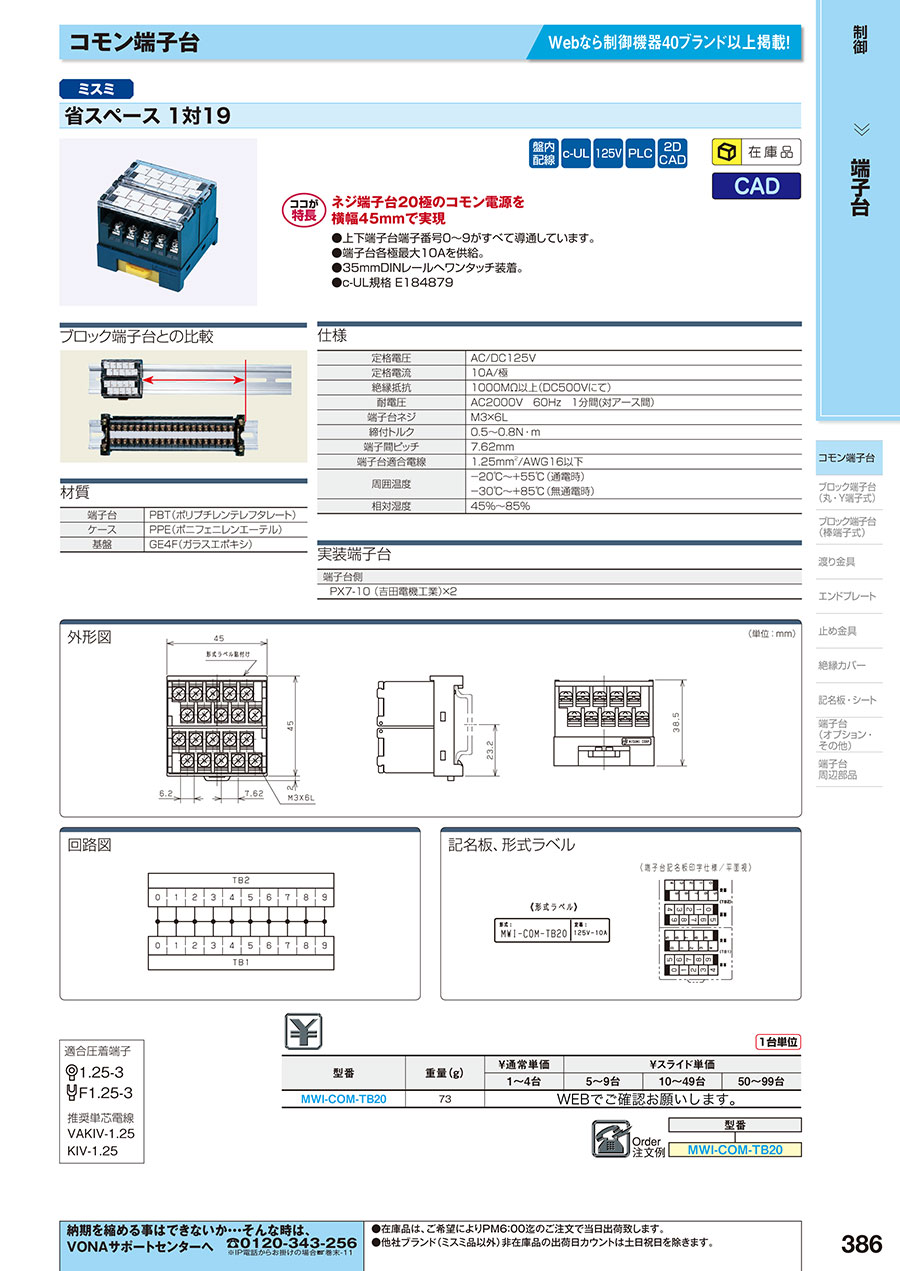

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

類似品類似品をすべて見る

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コモン端子台　省スペース　1対19の型番MWI-COM-TB20のページです。型番MWI-COM-TB20に関する仕様情報を記載しております。
