PCRハーフピッチコネクタ付ケーブル EMI対策タイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 7,900円～12,360円
- 税込単価
- 8,690円～13,596円
コネクタは高信頼の日本製（本多通信工業製）を採用！最短納期でお届け！人気の長さ...
詳細情報を確認する未確定：候補が4型番あります。
外形図・規格表
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| コネクタタイプ | 形状仕様タイプ | 外形イメージ図 | 芯数 | 全長 （m） | 型 式 | ||
| 0.5m | 1m | 3m | |||||
| ZPCR 本多通信工業 | H （メス） |  | 96 | 0.5 1 3 | 取り扱い無し | 取り扱い無し | ZPCR-H-96-3 |
| HH （メス・メス） |  | ZPCR-HH-96-0.5 | ZPCR-HH-96-1 | ZPCR-HH-96-3 | |||
概要仕様
| 指定長(m) | ～0.9 | 1～3 |
| 公差 | ＋20mm | ＋50mm |
■関連商品のご案内
| 〜ハーネス特注対応〜 本ページには、 お探し商品がございませんか？ 長さや結線などカスタマイズ された商品もご対応中！ |  |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,090円 ( 9,999円 ) | 在庫品1日目当日出荷可能 |
7,900円 ( 8,690円 ) | 在庫品1日目当日出荷可能 |
8,360円 ( 9,196円 ) | 在庫品1日目当日出荷可能 |
12,360円 ( 13,596円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コネクタは高信頼の日本製（本多通信工業製）を採用！
最短納期でお届け！人気の長さ・芯数に特化しました。
概要・仕様
材料／仕上
| 項目 | 材料 | 仕上 | |
|---|---|---|---|
| マウントオスパネル | コンタクト | リン青銅 | 接触部金メッキ |
| 絶縁体 | PBT樹脂（GF） | UL94V-0、黒 | |
| シェル | 亜鉛ダイカスト | ニッケルメッキ | |
| コネクタメス | コンタクト | リン青銅 | 接触部金メッキ |
| 絶縁体 | PBT樹脂（GF） | UL94V-0、黒 | |
| シェル | 鋼 | ニッケルメッキ |
コンタクト配列図
 | |
| パネルマウント（オス）コネクタ結合面より見た図です。 | n=総芯数 |

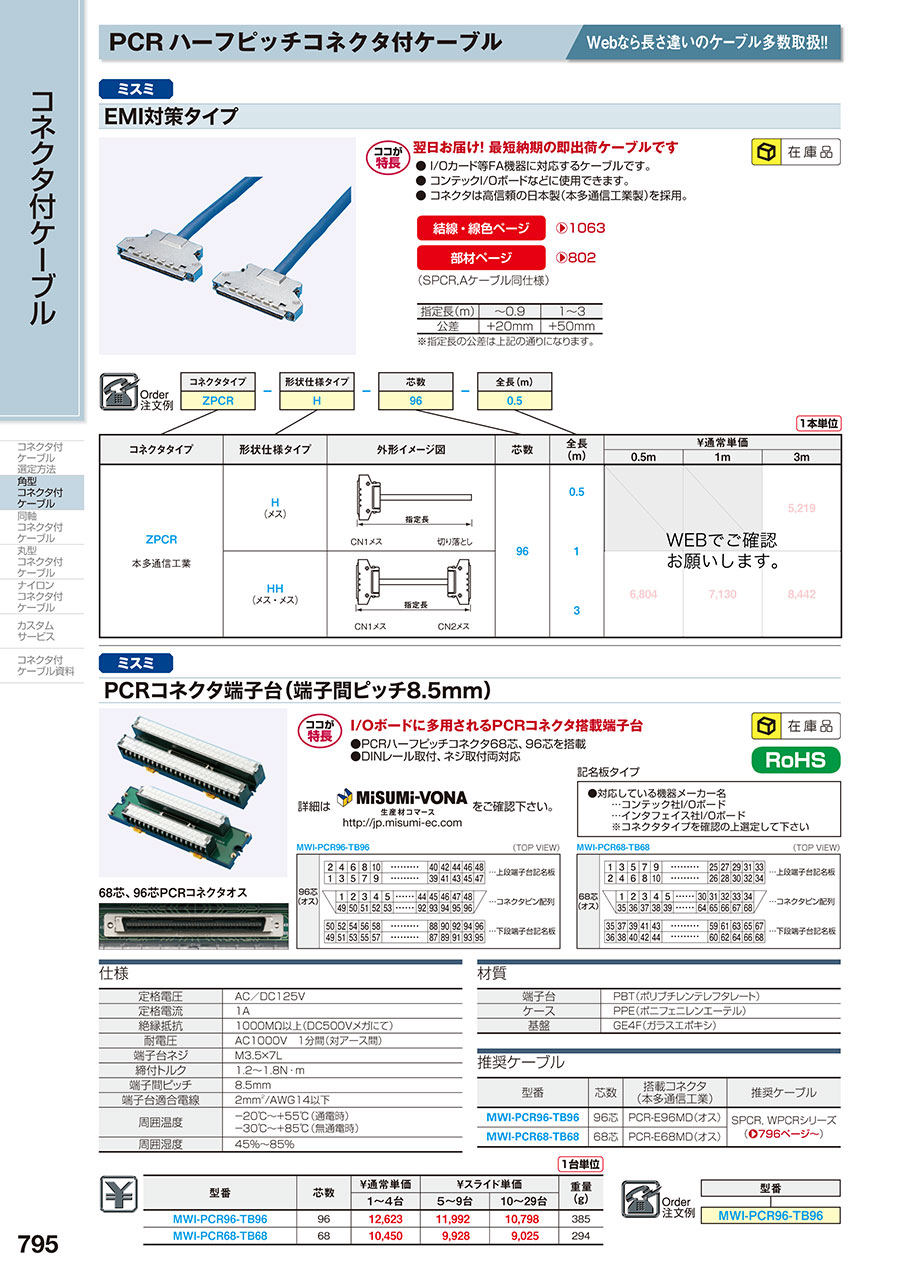

カタログ
商品担当おすすめ
PCRハーフピッチコネクタ付ケーブル EMI対策タイプのレビュー
ロボットコントローラとターミナルの接続に使用
4
4.02019/09/04
PCRハーフピッチコネクタ付ケーブル（ZPCR-HH-96-3とZPCR-H-96-3）をロボットコントローラとターミナ...もっと読む
0人が参考にしています。
PLC接続の際に使用
5
5.02019/05/28
ミスミのカタログを見て仕様が合っていたため、購入をしました。MILコネクタ付きケーブル圧接アングルタイプと使い分けをして...もっと読む
0人が参考にしています。
