Han防水コネクタ アクセサリ(扇状ケーブルクランプ)
- 通常単価(税別)
- 1,270円～2,116円
- 税込単価
- 1,397円～2,328円
Hanシリーズ アクセサリー（ケーブルエントリープロテクション）【1～4個入り...
詳細情報を確認する規格・仕様：
- CE対応
- VDE
未確定：候補が5型番あります。
商品仕様
規格表
・タイプA（PGネジサイズ11、21、29） アルミ／アルマイト処理
・タイプB（PGネジサイズ13.5、16） 真鍮／ニッケルメッキ
| 型式 | PGネジ サイズ | 重量 g |
| 0900-000-5101 | 11 | 14.1 |
| 0900-000-5102 | 13.5 | 35.1 |
| 0900-000-5103 | 16 | 41.9 |
| 0900-000-5104 | 21 | 41.5 |
| 0900-000-5106 | 29 | 88.0 |
概要仕様
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,381円 ( 1,519円 ) | 在庫品1日目当日出荷可能 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
1,695円 ( 1,865円 ) | 在庫品1日目当日出荷可能 |
2,116円 ( 2,328円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
Hanシリーズ アクセサリー（ケーブルエントリープロテクション）【1～4個入り】。
【特長】
・ケーブルサイズに合わせて色分けされている。
【用途】
・フードの電線引き出し口。
ケーブルの負担軽減！扇状ケーブルクランプ
●ケーブル出口が扇状になっているため、可動部でケーブルを使用する際にケーブル根元へかかる負担を軽減することができます。
・装着にあたっては、PGネジサイズが同じであることを確認してからご購入下さい。
・防水性を持たせるには、マルチ防水パッキン（下記参照）が必要となります。マルチ防水パッキン使用時はIP65クラスの防水性となります。
外形図
（単位：mm）
◆タイプA（PG11,21,29）
◆タイプB（PG13.5,16）
| PGネジ サイズ | A | B | C | D | E | F | スパナ の間隔 | 寸法図 |
| 11 | 26.6 | 4 | M3 | φ23 | 6〜11 | 9 | 19 | タイプA |
| 13.5 | 31 | − | M3 | 31.5 | 9〜14 | 6.5 | 28 | タイプB |
| 16 | 33 | − | M4 | 33.5 | 10〜16 | 6.5 | 30 | タイプB |
| 21 | 39.5 | 7 | M4 | φ37 | 13.5〜21 | 12 | 30 | タイプA |
| 29 | 49 | 8 | M5 | φ50 | 19〜29 | 13 | 41 | タイプA |

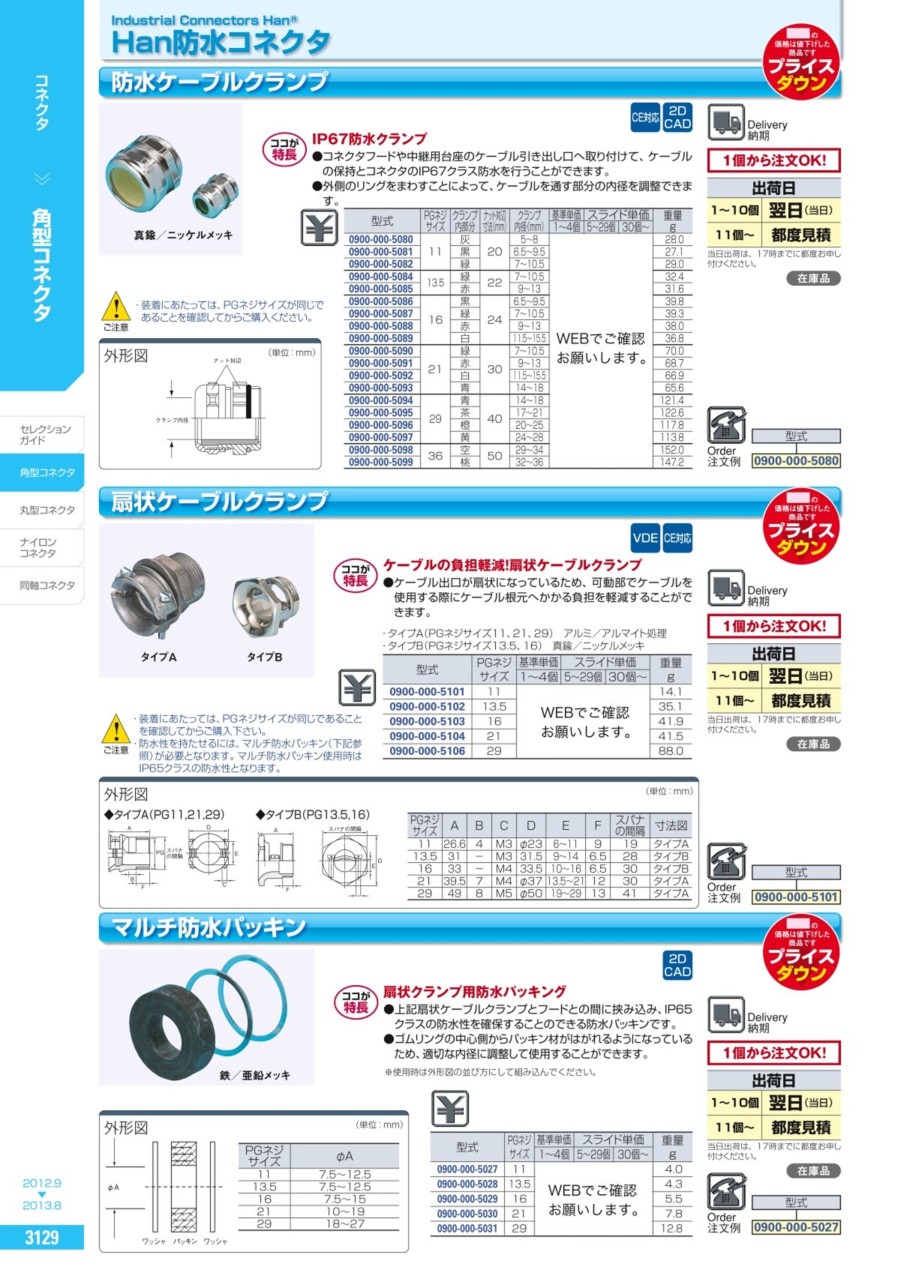

カタログ
商品担当おすすめ
Han防水コネクタ アクセサリ(扇状ケーブルクランプ)のレビュー
治具の段取り替えに使用
4
4.02020/09/25
溶接装置の治具の段取り替えをする際のコネクタとしてHan防水コネクタを使用しております。配線をシリコンチューブで覆ってい...もっと読む
0人が参考にしています。
