Han防水コネクタ 2レバー式フード(中継用)
- 通常単価(税別)
- 3,537円～3,914円
- 税込単価
- 3,891円～4,305円
ハーティング社製。２レバー式中継フード。【CEマーク刻印について】以前よりCE...
詳細情報を確認する規格・仕様：
- CE対応
- レバーロック
未確定：候補が3型番あります。
商品仕様
規格表
| 型式 | フード タイプ | 重量 ｇ |
| 0930-010-1731 | E型 | 169.8 |
| 0930-016-1730 | 195.2 | |
| 0930-024-1731 | 241.4 |
概要仕様
組み合わせ表
| 型式 | 適合 フード タイプ | 寸法図 | PGネジ サイズ | 適合コネクタ芯数 | a | b | c | d | e | |||||
| Han-E型 | Han-EE型 | Han-A型 | Han-Q型 | Han-D型 | Han-DD型 | |||||||||
| 0930-010-1731 | E型 | A | 16 | 10 | 18 | − | − | − | 42 | 73 | 43 | 58 | 47.5 | 22 |
| 0930-016-1730 | 21 | 16 | 32 | − | − | 40 | 72 | 93.5 | 43 | 58 | 47.5 | 22 | ||
| 0930-024-1731 | 29 | 24 | 46 | − | − | 64 | 108 | 120 | 43 | 58 | 57.5 | 22 | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,702円 ( 4,072円 ) | 在庫品1日目当日出荷可能 |
3,537円 ( 3,891円 ) | 在庫品1日目当日出荷可能 |
3,914円 ( 4,305円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハーティング社製。２レバー式中継フード。
【CEマーク刻印について】
以前よりCEの低電圧指令対応品でしたが2020年3月以降順次、フードハウジングの視認できる箇所にCEマークの刻印致します。
品質・性能面に関わる変更はありません。切り替えは数年かけて行うため、新旧で混在出荷の可能性ございます。あらかじめご了承ください。
●本製品はハーティング社製の商品です。
●芯数に応じて各シリーズのコネクタを組み込み中継用として使用する防水型のフードです。
●相手側コネクタとの着脱を2本のレバー操作で行えるため、固定後の結合が安定的です。
・結合相手は2レバー方式のケーブル取付型フード（3126ページ）になります。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用下さい。

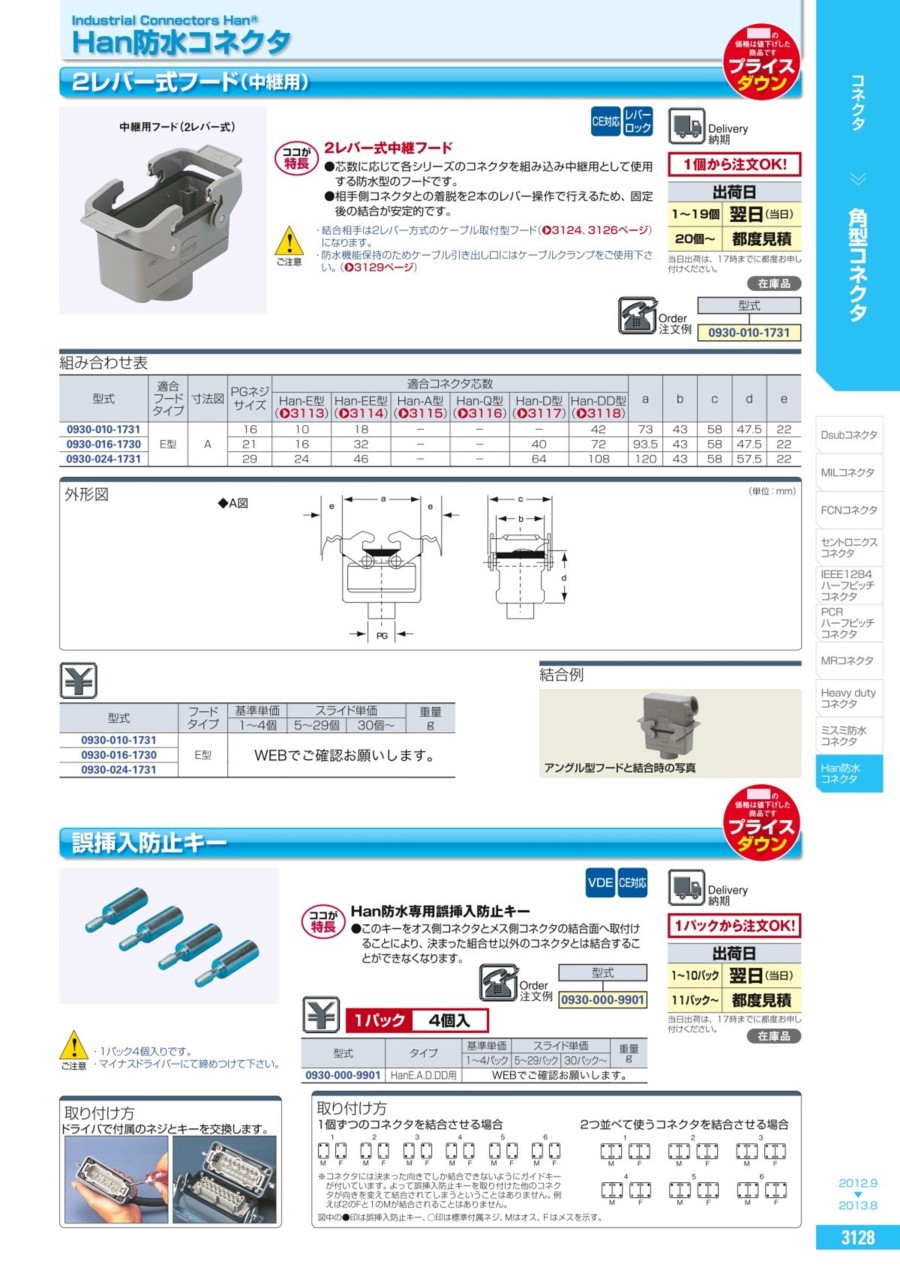

カタログ
