Han防水コネクタ 1レバー式フード(アングル)
規格・仕様：
- CE対応
- レバーロック
未確定：候補が13型番あります。
商品仕様
規格表
| 型式 |
| 0930-006-1541 |
| 型式 | 適合フード タイプ | 重量 ｇ |
| 0930-006-1541 | E型 | 107.4 |
| 0930-010-1541 | 156.0 | |
| 0930-010-0543 | 171.6 | |
| 0930-016-1540 | 210.2 | |
| 0930-016-0541 | 230.8 | |
| 0930-024-1540 | 248.8 | |
| 0930-024-0541 | 281.0 | |
| 0930-048-0540 | 735.0 | |
| 0930-048-0541 | 746.0 | |
| 0920-003-0620 | A型 | 14.1 |
| 0920-003-1640 | 85.6 | |
| 0920-010-0540 | 164.8 | |
| 0920-016-0541 | 184.0 |
概要仕様
外形図
（単位：ｍｍ）◆A図  | ◆B図  | ◆C図  | ◆D図  | ||
◆E図  | ◆F図 |  | ◆G図  | ◆H図  | |
組み合わせ表
| 型式 | 適合 フード タイプ | 寸法図 | PGネジ サイズ | 適合コネクタ芯数 | a | b | c | d | |||||
| Han-E型 | Han-EE型 | Han-A型 | Han-Q型 | Han-D型 | Han-DD型 | ||||||||
| 0930-006-1541 | E型 | A | 16 | 6 | 10 | − | − | − | 24 | 60 | 43 | 43 | − |
| 0930-010-1541 | A | 16 | 10 | 18 | − | − | − | 42 | 73 | 43 | 57 | − | |
| 0930-010-0543 | B | 29 | 10 | 18 | − | − | − | 42 | 73 | 43 | 72 | − | |
| 0930-016-1540 | C | 21 | 16 | 32 | − | − | 40 | 72 | 93.5 | 45 | 62.5 | − | |
| 0930-016-0541 | D | 29 | 16 | 32 | − | − | 40 | 72 | 93.5 | 45 | 76 | − | |
| 0930-024-1540 | C | 21 | 24 | 46 | − | − | 64 | 108 | 120 | 45 | 62.5 | − | |
| 0930-024-0541 | D | 29 | 24 | 46 | − | − | 64 | 108 | 120 | 45 | 76 | − | |
| 0930-048-0540 | E | 29 | 48 | − | − | − | 128 | − | 132 | 90 | 98 | 10.5 | |
| 0930-048-0541 | E | 36 | 48 | − | − | − | 128 | − | 132 | 90 | 98 | 10.5 | |
| 0920-003-0620 | A型 | F | 11 | − | − | 3 | 5,7,12 | 7 | − | 26.5 | 25 | 54.5 | − |
| 0920-003-1640 | F | 11 | − | − | 3 | 5,7,12 | －使用不可 | − | 27 | 25 | 54.4 | − | |
| 0920-010-0540 | G | 16 | − | − | 10 | − | 15 | − | 63 | 36 | 67.5 | − | |
| 0920-016-0541 | G | 21 | − | − | 16 | − | 25 | − | 79.5 | 36 | 70.5 | − | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
563円 ( 619円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
2,659円 ( 2,925円 ) | 在庫品1日目当日出荷可能 |
3,792円 ( 4,171円 ) | 在庫品1日目当日出荷可能 |
1,961円 ( 2,157円 ) | 在庫品1日目当日出荷可能 |
3,662円 ( 4,028円 ) | 在庫品1日目当日出荷可能 |
2,507円 ( 2,758円 ) | 在庫品1日目当日出荷可能 |
4,031円 ( 4,434円 ) | 在庫品1日目当日出荷可能 |
2,941円 ( 3,235円 ) | 在庫品1日目当日出荷可能 |
4,417円 ( 4,859円 ) | 在庫品1日目当日出荷可能 |
2,426円 ( 2,669円 ) | 在庫品1日目当日出荷可能 |
7,886円 ( 8,675円 ) | 在庫品1日目当日出荷可能 |
7,879円 ( 8,667円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハーティング社製。１レバー式アングルフード。
【CEマーク刻印について】
以前よりCEの低電圧指令対応品でしたが2020年3月以降順次、フードハウジングの視認できる箇所にCEマークの刻印致します。
品質・性能面に関わる変更はありません。切り替えは数年かけて行うため、新旧で混在出荷の可能性ございます。あらかじめご了承ください。
【ココが特長】
●本製品はハーティング社製の商品です。
●芯数に応じて各シリーズのコネクタを組み込むことのできるケーブル横引き出し型の防水コネクタフードです。
●相手側コネクタとの着脱を台座側の1本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
【ご注意】
・結合相手は1レバー方式のパネル用台座と中継用フードと中継用台座の3種類になります。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用下さい。
・0920-003-0620はプラスチック、0920-003-1640はアルミダイキャストになります。
※注意
0920-003-1640（アルミダイキャスト）は、D型7芯コネクタと接続できません。
0920-003-0620（プラスチック）を選択してください。
●本製品はハーティング社製の商品です。
●芯数に応じて各シリーズのコネクタを組み込むことのできるケーブル横引き出し型の防水コネクタフードです。
●相手側コネクタとの着脱を台座側の1本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
【ご注意】
・結合相手は1レバー方式のパネル用台座と中継用フードと中継用台座の3種類になります。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用下さい。
・0920-003-0620はプラスチック、0920-003-1640はアルミダイキャストになります。
※注意
0920-003-1640（アルミダイキャスト）は、D型7芯コネクタと接続できません。
0920-003-0620（プラスチック）を選択してください。
使用方法
使用例
結合例
フタ付パネル用台座との結合写真

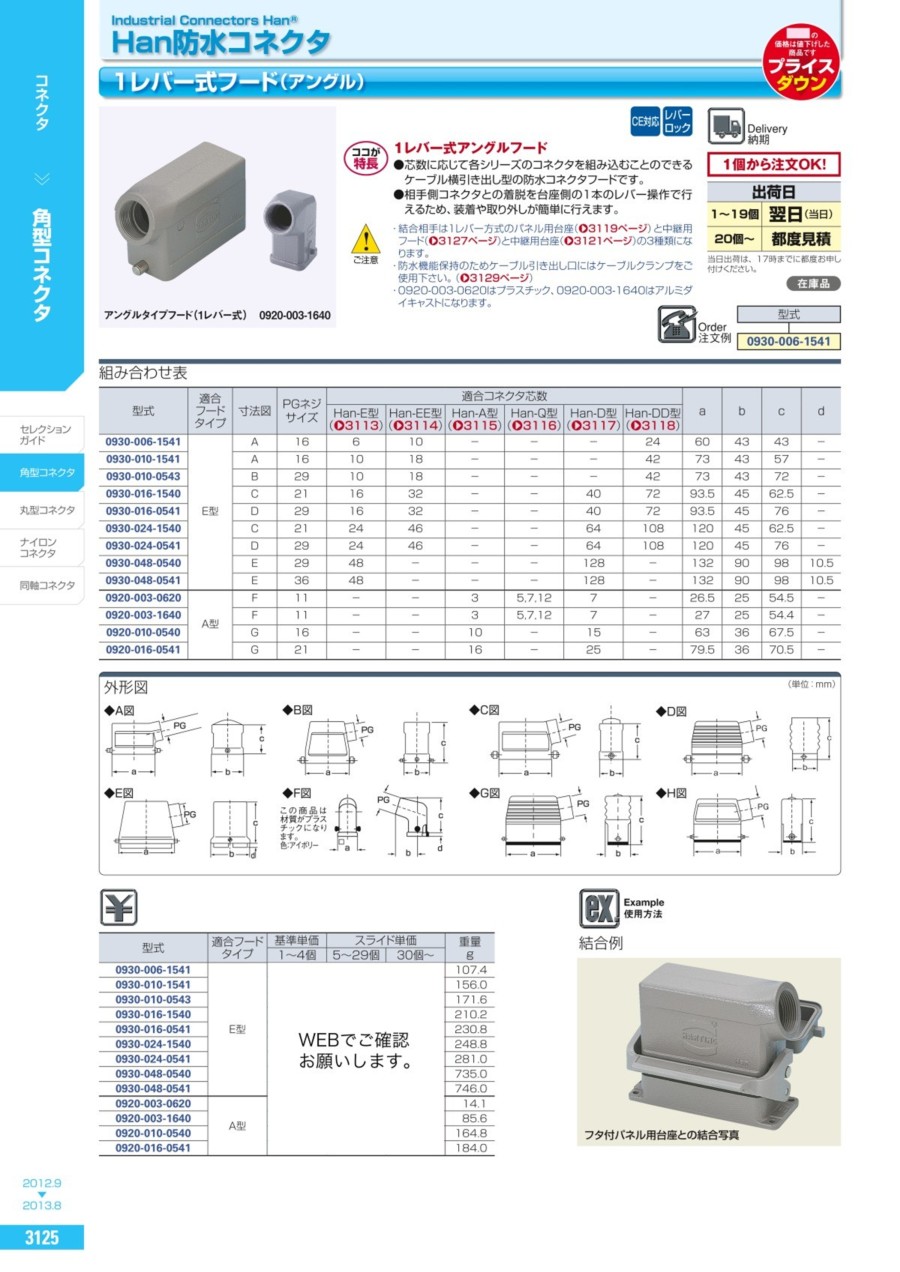

カタログ
商品担当おすすめ
Han防水コネクタ 1レバー式フード(アングル)のレビュー
設備の電気配線に使用
4
4.02019/06/14
火花が散る環境で使用するため、樹脂製のコネクタは使えないので、こちらの商品を選びました。樹脂製を使用する場合にはラックの...もっと読む
