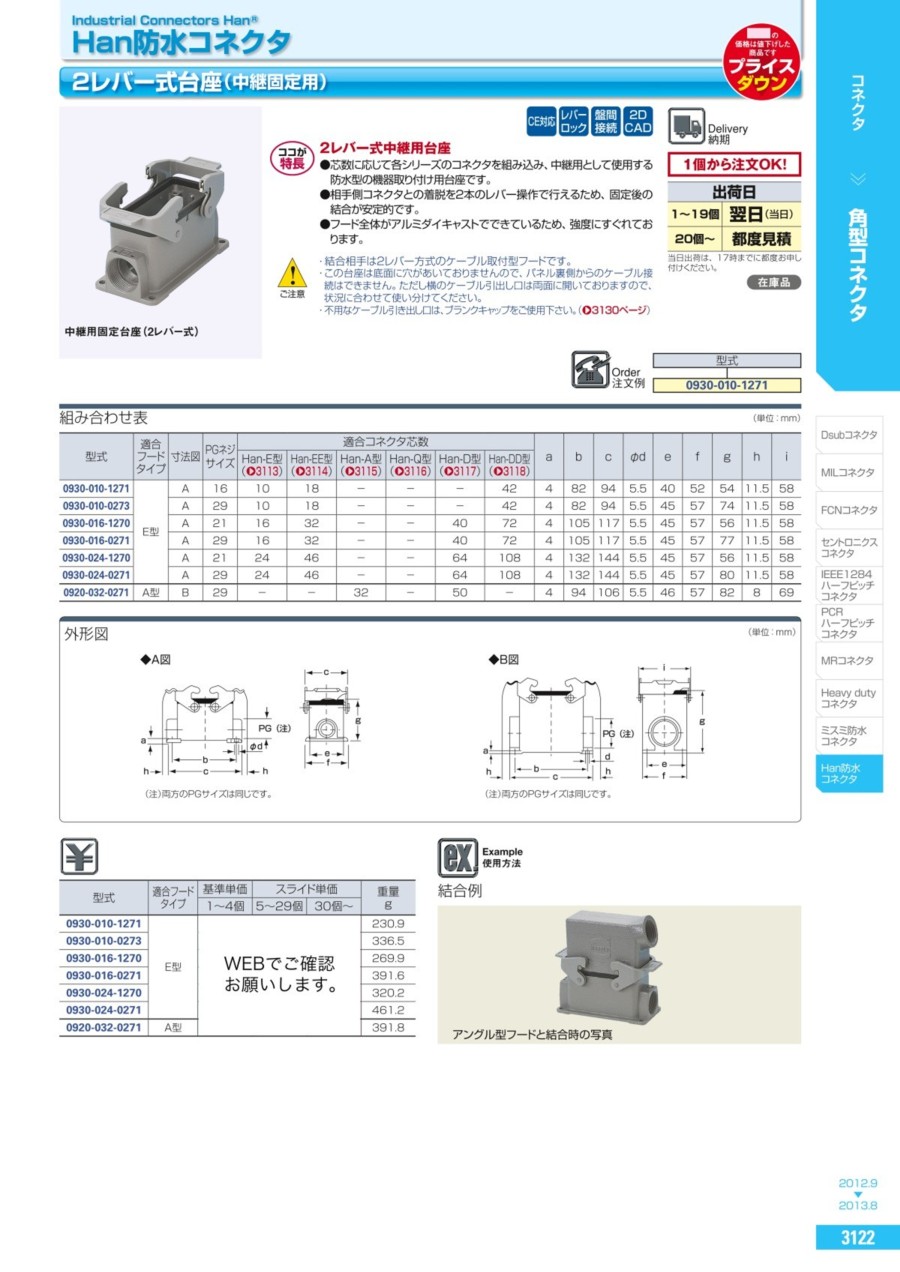

Han防水コネクタ 2レバー式台座(中継固定用)
- 一部SALE 2026/03/31まで
- 当日出荷可能
- 通常単価(税別)
- 3,022円～5,953円特別価格
- 税込単価
- 3,324円～6,548円特別価格
ハーティング社製。２レバー式中継用台座。【CEマーク刻印について】以前よりCE...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | 適合フード タイプ | 重量 g |
| 0930-010-1271 | E型 | 230.9 |
| 0930-010-0273 | 336.5 | |
| 0930-016-1270 | 269.9 | |
| 0930-016-0271 | 391.6 | |
| 0930-024-1270 | 320.2 | |
| 0930-024-0271 | 461.2 | |
| 0920-032-0271 | A型 | 391.8 |
概要仕様
組み合わせ表
（単位：mm）
| 型式 | 適合 フード タイプ | 寸法図 | PGネジ サイズ | 適合コネクタ芯数 | a | b | c | φd | e | f | g | h | i | |||||
| Han-E型 | Han-EE型 | Han-A型 | Han-Q型 | Han-D型 | Han-DD型 | |||||||||||||
| 0930-010-1271 | E型 | A | 16 | 10 | 18 | − | − | − | 42 | 4 | 82 | 94 | 5.5 | 40 | 52 | 54 | 11.5 | 58 |
| 0930-010-0273 | A | 29 | 10 | 18 | − | − | − | 42 | 4 | 82 | 94 | 5.5 | 45 | 57 | 74 | 11.5 | 58 | |
| 0930-016-1270 | A | 21 | 16 | 32 | − | − | 40 | 72 | 4 | 105 | 117 | 5.5 | 45 | 57 | 56 | 11.5 | 58 | |
| 0930-016-0271 | A | 29 | 16 | 32 | − | − | 40 | 72 | 4 | 105 | 117 | 5.5 | 45 | 57 | 77 | 11.5 | 58 | |
| 0930-024-1270 | A | 21 | 24 | 46 | − | − | 64 | 108 | 4 | 132 | 144 | 5.5 | 45 | 57 | 56 | 11.5 | 58 | |
| 0930-024-0271 | A | 29 | 24 | 46 | − | − | 64 | 108 | 4 | 132 | 144 | 5.5 | 45 | 57 | 80 | 11.5 | 58 | |
| 0920-032-0271 | A型 | B | 29 | − | − | 32 | − | 50 | − | 4 | 94 | 106 | 5.5 | 46 | 57 | 82 | 8 | 69 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,953円5,357円 ( 5,893円 ) | 在庫品1日目当日出荷可能 |
4,869円 ( 5,356円 ) | 在庫品1日目当日出荷可能 |
3,022円 ( 3,324円 ) | 在庫品1日目当日出荷可能 |
4,859円 ( 5,345円 ) | 在庫品1日目当日出荷可能 |
3,699円 ( 4,069円 ) | 在庫品1日目当日出荷可能 |
5,565円5,008円 ( 5,509円 ) | 在庫品1日目当日出荷可能 |
3,937円 ( 4,331円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハーティング社製。２レバー式中継用台座。
【CEマーク刻印について】
以前よりCEの低電圧指令対応品でしたが2020年3月以降順次、フードハウジングの視認できる箇所にCEマークの刻印致します。
品質・性能面に関わる変更はありません。切り替えは数年かけて行うため、新旧で混在出荷の可能性ございます。あらかじめご了承ください。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
●本製品はハーティング社製の商品です。
●芯数に応じて各シリーズのコネクタを組み込み、中継用として使用する防水型の機器取り付け用台座です。
●相手側コネクタとの着脱を2本のレバー操作で行えるため、固定後の結合が安定的です。
●フード全体がアルミダイキャストでできているため、強度にすぐれております。
・結合相手は2レバー方式のケーブル取付型フードです。
・この台座は底面に穴があいておりませんので、パネル裏側からのケーブル接続はできません。ただし横のケーブル引出し口は両面に開いておりますので、状況に合わせて使い分けてください。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用下さい。（商品ページ）
・不用なケーブル引き出し口は、ブランクキャップをご使用下さい。（商品ページ）
