Han防水コネクタ 2レバー式台座(パネル取付用)
- 通常単価(税別)
- 2,899円～5,097円
- 税込単価
- 3,189円～5,607円
ハーティング社製。２レバー式パネル取付用台座。【CEマーク刻印について】以前よ...
詳細情報を確認する規格・仕様：
- CE対応
- 盤間接続
- レバーロック
未確定：候補が5型番あります。
商品仕様
規格表
| 型式 |
| 0930-010-0301 |
| 型式 | 適合フード タイプ | 重量 g |
| 0930-010-0301 | E型 | 108.4 |
| 0930-016-0301 | 119.0 | |
| 0930-024-0301 | 135.6 | |
| 0930-032-0301 | 231.2 | |
| 0920-032-0301 | A型 | 127.4 |
概要仕様

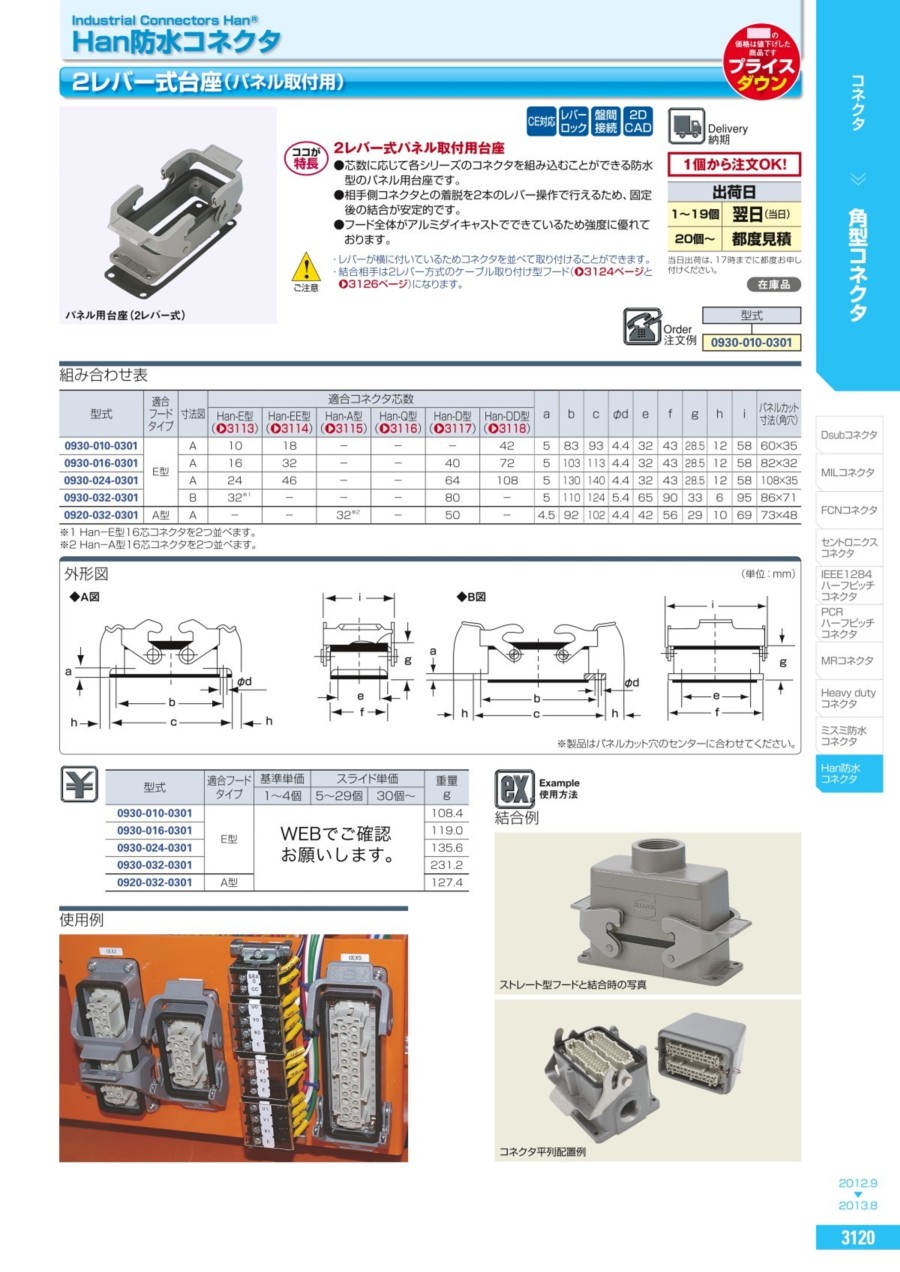

外形図
（単位：ｍｍ）◆A図  | ◆B図  |
使用例
組み合わせ表
※１ Han−E型16芯コネクタを２つ並べます。
※２ Han−A型16芯コネクタを２つ並べます。
| 型式 | 適合 フード タイプ | 寸法図 | 適合コネクタ芯数 | a | b | c | φd | e | f | g | h | i | パネルカット 寸法(角穴) | |||||
| Han-E型 | Han-EE型 | Han-A型 | Han-Q型 | Han-D型 | Han-DD型 | |||||||||||||
| 0930-010-0301 | E型 | A | 10 | 18 | − | − | − | 42 | 5 | 83 | 93 | 4.4 | 32 | 43 | 28.5 | 12 | 58 | 60×35 |
| 0930-016-0301 | A | 16 | 32 | − | − | 40 | 72 | 5 | 103 | 113 | 4.4 | 32 | 43 | 28.5 | 12 | 58 | 82×32 | |
| 0930-024-0301 | A | 24 | 46 | − | − | 64 | 108 | 5 | 130 | 140 | 4.4 | 32 | 43 | 28.5 | 12 | 58 | 108×35 | |
| 0930-032-0301 | B | 32※1 | − | − | − | 80 | − | 5 | 110 | 124 | 5.4 | 65 | 90 | 33 | 6 | 95 | 86×71 | |
| 0920-032-0301 | A型 | A | − | − | 32※2 | − | 50 | − | 4.5 | 92 | 102 | 4.4 | 42 | 56 | 29 | 10 | 69 | 73×48 |
※２ Han−A型16芯コネクタを２つ並べます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,153円 ( 3,468円 ) | 在庫品1日目当日出荷可能 |
2,899円 ( 3,189円 ) | 在庫品1日目当日出荷可能 |
3,368円 ( 3,705円 ) | 在庫品1日目当日出荷可能 |
3,578円 ( 3,936円 ) | 在庫品1日目当日出荷可能 |
5,097円 ( 5,607円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハーティング社製。２レバー式パネル取付用台座。
【CEマーク刻印について】
以前よりCEの低電圧指令対応品でしたが2020年3月以降順次、フードハウジングの視認できる箇所にCEマークの刻印致します。
品質・性能面に関わる変更はありません。切り替えは数年かけて行うため、新旧で混在出荷の可能性ございます。あらかじめご了承ください。
【ココが特長】
●本製品はハーティング社製の商品です。
●芯数に応じて各シリーズのコネクタを組み込むことができる防水型のパネル用台座です。
●相手側コネクタとの着脱を2本のレバー操作で行えるため、固定後の結合が安定的です。
●フード全体がアルミダイキャストでできているため強度に優れております。
【ご注意】
・レバーが横に付いているためコネクタを並べて取り付けることができます。
・結合相手は2レバー方式のケーブル取り付け型フードになります。
●本製品はハーティング社製の商品です。
●芯数に応じて各シリーズのコネクタを組み込むことができる防水型のパネル用台座です。
●相手側コネクタとの着脱を2本のレバー操作で行えるため、固定後の結合が安定的です。
●フード全体がアルミダイキャストでできているため強度に優れております。
【ご注意】
・レバーが横に付いているためコネクタを並べて取り付けることができます。
・結合相手は2レバー方式のケーブル取り付け型フードになります。
・こちらの商品はメーカー型式と、数字の区切り方が異なりますが同じ商品です。
例）ミスミ型式:0930-010-0301 メーカー型式:09-30-010-0301
使用方法
使用例
結合例
ストレート型フードと結合時の写真
コネクタ平列配置例
