Han防水コネクタ DD型コネクタ(圧着結線)

Han防水コネクタ DD型コネクタ(圧着結線)
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
2,241円～3,127円
税込単価
2,465円～3,440円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Han防水コネクタ 1レバー式フード(ストレート)

ミスミ

Han防水コネクタ 1レバー式フード(ストレート)
4
通常価格(税別)： 517円 (税込価格：569円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Han防水コネクタ 1レバー式フード(アングル)

ミスミ

Han防水コネクタ 1レバー式フード(アングル)
4
通常価格(税別)： 563円 (税込価格：619円)

通常出荷日：在庫品1日目

ハーティング社製の防水ＤＤ型コネクタ。Han-Eシリーズのフードや台座に組み込...

詳細情報を確認する

ミスミユニット事例

プローブ治具の段替え

未確定：候補が7型番あります。
数量：

商品仕様

規格表

型式
0916-024-3001
型式単体芯数タイプ適合コンタクト適合フード (注)重量
g
0916-024-300124オス
(ピン用)		DコンタクトE型42.0
0916-042-30014248.0
0916-072-30017259.0
0916-108-300110875.9
0916-024-310124メス
(ソケット)		42.6
0916-042-31014251.0
0916-072-31017264.0
0916-108-310110884.4
（注）フードは大きく分けるとE型とA型とに分かれます。ご選定の際は適合の型よりお選びください。

概要仕様

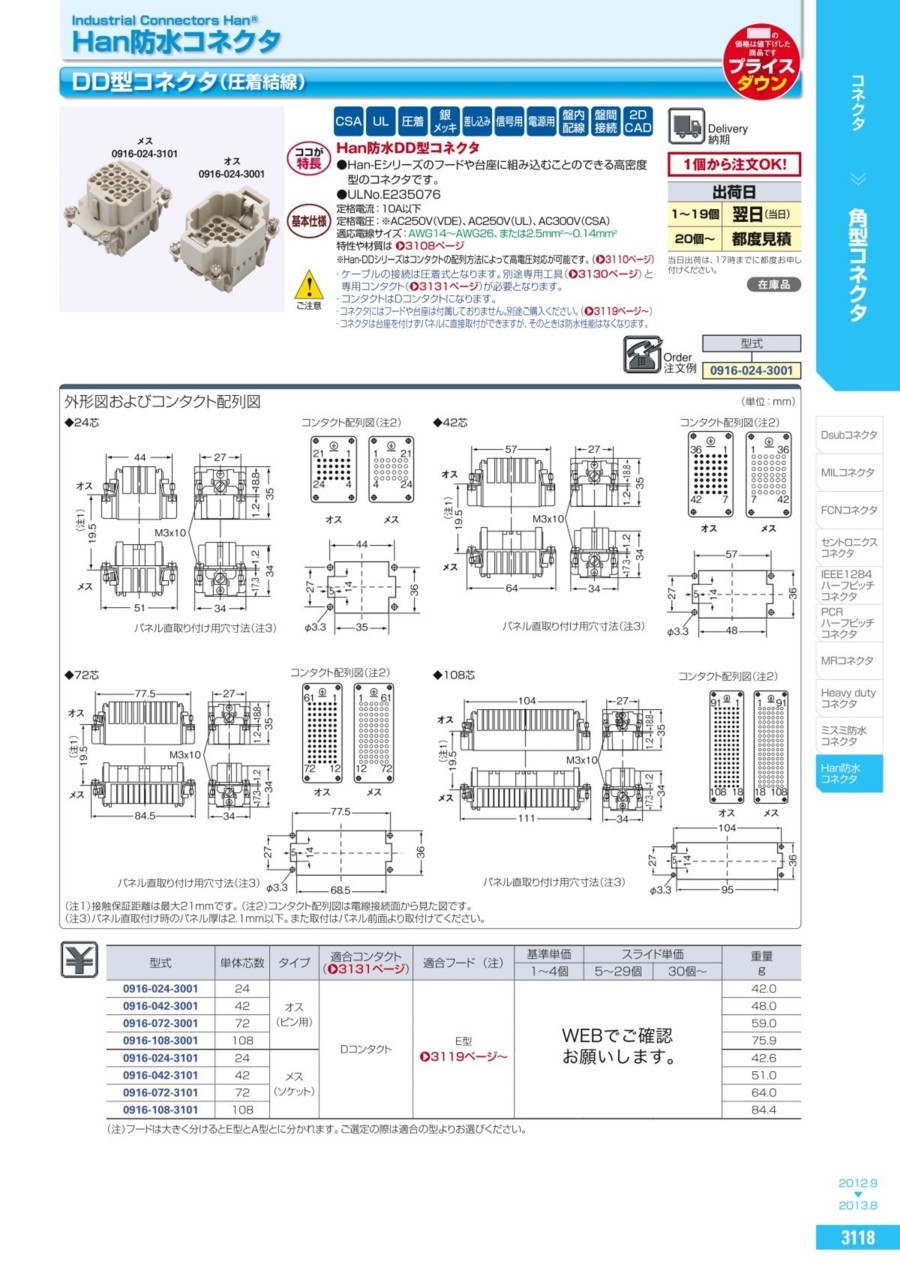

外形図およびコンタクト配列図

（単位：ｍｍ）
◆24芯
Han防水コネクタ DD型コネクタ(圧着結線)：外形図
パネル直取り付け用穴寸法（注3）
コンタクト配列図（注2）
Han防水コネクタ DD型コネクタ(圧着結線)：外形図
◆42芯
Han防水コネクタ DD型コネクタ(圧着結線)：外形図
パネル直取り付け用穴寸法（注3）
コンタクト配列図（注2）
Han防水コネクタ DD型コネクタ(圧着結線)：外形図
◆72芯
Han防水コネクタ DD型コネクタ(圧着結線)：外形図
パネル直取り付け用穴寸法（注3）
コンタクト配列図（注2）
Han防水コネクタ DD型コネクタ(圧着結線)：外形図
Han防水コネクタ DD型コネクタ(圧着結線)：外形図
◆108芯
Han防水コネクタ DD型コネクタ(圧着結線)：外形図
パネル直取り付け用穴寸法（注3）
コンタクト配列図（注2）
Han防水コネクタ DD型コネクタ(圧着結線)：外形図
Han防水コネクタ DD型コネクタ(圧着結線)：外形図

（注1）接触保証距離は最大21mmです。（注2）コンタクト配列図は電線接続面から見た図です。
（注3）パネル直取付け時のパネル厚は2.1mm以下。また取付はパネル前面より取付けてください。


型番リスト

表示件数
  • 1
    • 型番
    0916-024-3001
    0916-024-3101
    0916-042-3001
    0916-042-3101
    0916-072-3001
    0916-072-3101
    0916-108-3001
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,241円
    ( 2,465円 )
    在庫品1日目当日出荷可能
    2,402円
    ( 2,642円 )
    在庫品1日目当日出荷可能
    2,551円
    ( 2,806円 )
    在庫品1日目当日出荷可能
    2,551円
    ( 2,806円 )
    在庫品1日目当日出荷可能
    2,697円
    ( 2,967円 )
    在庫品1日目当日出荷可能
    2,639円
    ( 2,903円 )
    在庫品1日目当日出荷可能
    3,127円
    ( 3,440円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ハーティング社製の防水ＤＤ型コネクタ。
    Han-Eシリーズのフードや台座に組み込むことのできる高密度型のコネクタです。

    【ココが特長】
    Han防水DD型コネクタ
    ●本製品はハーティング社製の商品です。
    ●Han-Eシリーズのフードや台座に組み込むことのできる高密度型のコネクタです。
    ●ULNo.E235076
    【基本仕様】
    定格電流：10A以下
    定格電圧：※AC250V（VDE）、AC250V（UL）、AC300V（CSA）
    適応電線サイズ：AWG14〜AWG26、または2.5mm2〜0.14mm2
    特性や材質は 商品ページ
    ※Han-DDシリーズはコンタクトの配列方法によって高電圧対応が可能です。（商品ページ、商品ページ）
    【ご注意】
    ・ケーブルの接続は圧着式となります。別途専用工具（商品ページ）と
    専用コンタクト（    商品ページ）が必要となります。
    ・コンタクトはDコンタクトになります。
    ・コネクタにはフードや台座は付属しておりません。別途ご購入ください。（商品ページ〜）
    ・コネクタは台座を付けずパネルに直接取付ができますが、そのときは防水性能はなくなります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
