Han防水コネクタ D型コネクタ(圧着結線)

Han防水コネクタ D型コネクタ(圧着結線)
  • 一部SALE 2026/03/31まで
  • 当日出荷可能
通常単価(税別)
753円～2,835円特別価格
税込単価
828円～3,119円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Han防水コネクタ 1レバー式フード(アングル)

ミスミ

Han防水コネクタ 1レバー式フード(アングル)
4
通常価格(税別)： 563円 (税込価格：619円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Han防水コネクタ 1レバー式台座(パネル取付用)　0930シリーズ

ミスミ

Han防水コネクタ 1レバー式台座(パネル取付用)　0930シリーズ
4.5
通常価格(税別)： 669円 (税込価格：736円)

通常出荷日：在庫品1日目

Han D／DDシリーズ コネクタ（圧着結線）。【特長】・正確に繰り返せる圧着...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

ミスミユニット事例

プローブ治具の段替え

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
0921-007-3031
型式単体芯数タイプ適合コンタクト適合フード(注)重量
g
0921-007-30317オス
(ピン用)		DコンタクトE型
または
A型		7.7
0921-015-30011528.4
0921-025-30012534.2
0921-040-30014056.0
0921-064-30016468.6
0921-007-31317メス
(ソケット)		8.3
0921-015-31011530.8
0921-025-31012538.4
0921-040-31014064.2
0921-064-31016481.4
（注）フードは大きく分けるとE型とA型とに分かれます。ご選定の際は適合の型よりお選びください。

概要仕様

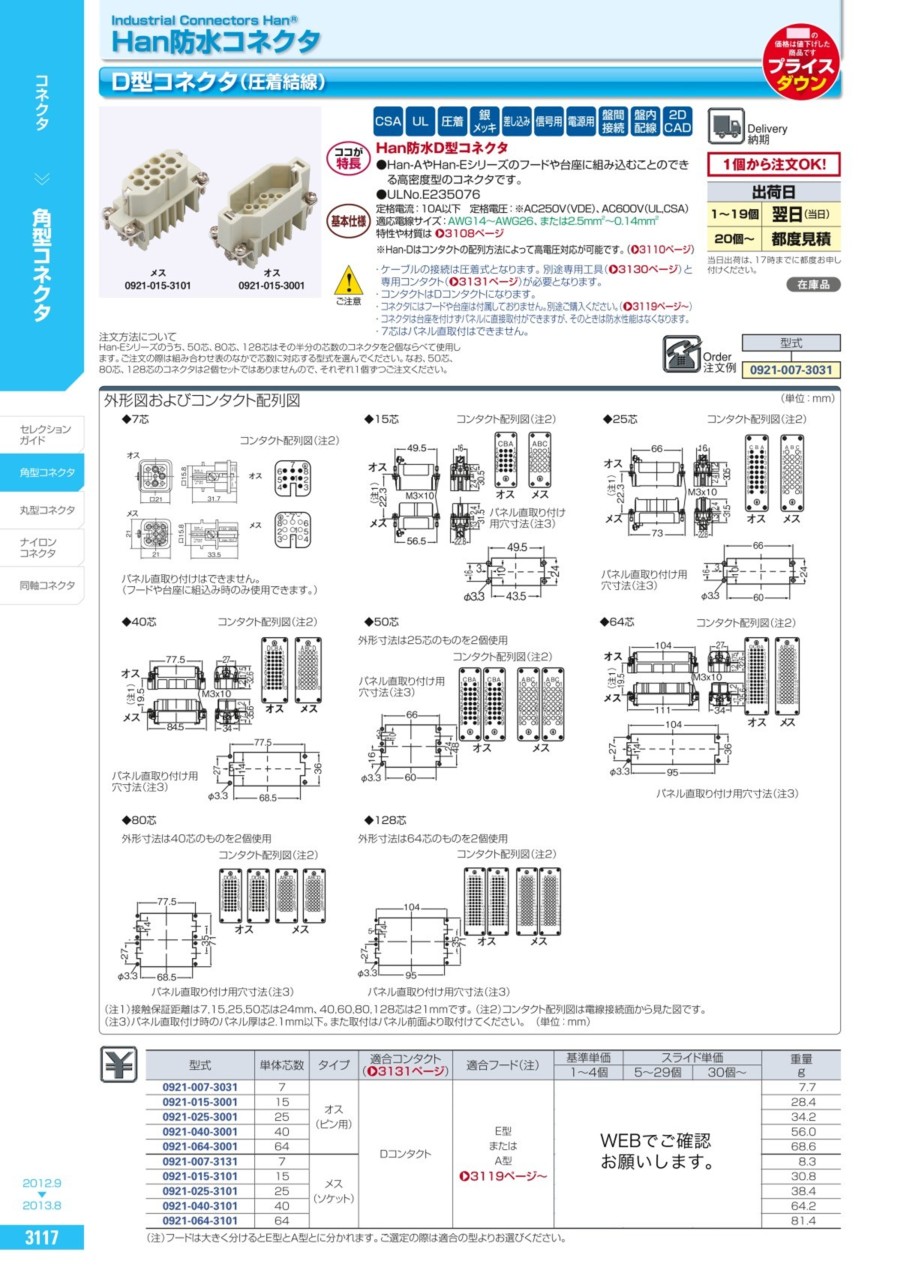

外形図およびコンタクト配列図

（単位：ｍｍ）
◆7芯


Han防水コネクタ D型コネクタ(圧着結線)：外形図		コンタクト配列図（注2）
Han防水コネクタ D型コネクタ(圧着結線)：外形図		◆15芯


Han防水コネクタ D型コネクタ(圧着結線)：外形図		コンタクト配列図（注2）
Han防水コネクタ D型コネクタ(圧着結線)：外形図
パネル直取り付け用穴寸（注3）
◆25芯

Han防水コネクタ D型コネクタ(圧着結線)：外形図
 		コンタクト配列図（注2）
Han防水コネクタ D型コネクタ(圧着結線)：外形図
パネル直取り付けはできません。
（フードや台座に組込み時のみ使用できます。）		 Han防水コネクタ D型コネクタ(圧着結線)：外形図パネル直取り付け用
穴寸法（注3）		Han防水コネクタ D型コネクタ(圧着結線)：外形図
◆40芯




Han防水コネクタ D型コネクタ(圧着結線)：外形図
パネル直取り付け用
穴寸法（注3）
コンタクト配列図（注2）
Han防水コネクタ D型コネクタ(圧着結線)：外形図
Han防水コネクタ D型コネクタ(圧着結線)：外形図
◆50芯
外形寸法は25芯のものを2個使用

パネル直取り付け用
穴寸法（注3）
Han防水コネクタ D型コネクタ(圧着結線)：外形図

　　　　　　　　　　　　　　　　　　
 		コンタクト配列図（注2）
Han防水コネクタ D型コネクタ(圧着結線)：外形図
◆64芯

　　　　　　　　　　　コンタクト配列図（注2）
Han防水コネクタ D型コネクタ(圧着結線)：外形図
パネル直取り付け用穴寸法（注3）



◆80芯

外形寸法は40芯のものを2個使用
コンタクト配列図（注2）
◆128芯

外形寸法は64芯のものを2個使用
　　　　　　コンタクト配列図（注2）
Han防水コネクタ D型コネクタ(圧着結線)：外形図
パネル直取り付け用穴寸法（注3）		Han防水コネクタ D型コネクタ(圧着結線)：外形図
パネル直取り付け用穴寸法（注3）		　

（注1） 接触保証距離は7,15,25,50芯は24mm、40,60,80,128芯は21mmです。（注2）コンタクト配列図は電線接続面から見た図です。
（注3）パネル直取付け時のパネル厚は2.1mm以下。また取付はパネル前面より取付けてください。 （単位：mm）

型番リスト

表示件数
  • 1
    • 型番
    0921-007-3031
    0921-007-3131
    0921-015-3001
    0921-015-3101
    0921-025-3001
    0921-025-3101
    0921-040-3001
    0921-040-3101
    0921-064-3001
    0921-064-3101
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    753円489円
    ( 538円 )
    在庫品1日目当日出荷可能
    925円
    ( 1,018円 )
    在庫品1日目当日出荷可能
    1,793円
    ( 1,972円 )
    在庫品1日目当日出荷可能
    2,187円
    ( 2,406円 )
    在庫品1日目当日出荷可能
    2,519円
    ( 2,771円 )
    在庫品1日目当日出荷可能
    2,719円
    ( 2,991円 )
    在庫品1日目当日出荷可能
    2,835円
    ( 3,119円 )
    在庫品1日目当日出荷可能
    2,576円
    ( 2,834円 )
    在庫品1日目当日出荷可能
    2,719円
    ( 2,991円 )
    在庫品1日目当日出荷可能
    2,623円
    ( 2,885円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    Han D／DDシリーズ コネクタ（圧着結線）。
    【特長】
    ・正確に繰り返せる圧着端子の品質により、均一な接触抵抗実現（圧着）。
    ・冷間溶着による耐腐食性端子実現（圧着）。
    ・圧着コンタクト圧着済みのケーブルハーネスが準備可能（圧着）。
    ・最適なコストでのケーブル接続可能（圧着）。
    【用途】
    ・悪環境下での信号用コネクタとして最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    【ココが特長】
    Han防水D型コネクタ
    ●本製品はハーティング社製の商品です。
    ●Han-AやHan-Eシリーズのフードや台座に組み込むことのできる高密度型のコネクタです。
    ●ULNo.E235076
    【基本仕様】
    定格電流：10A以下　定格電圧：※AC250V（VDE）、AC600V（UL,CSA）
    適応電線サイズ：AWG14〜AWG26、または2.5mm2〜0.14mm2
    特性や材質は 商品ページ
    ※Han-Dはコンタクトの配列方法によって高電圧対応が可能です。（商品ページ、商品ページ）
    【ご注意】
    ・ケーブルの接続は圧着式となります。
    ・別途専用工具（    商品ページ）と専用コンタクト（商品ページ）が必要となります。
    ・専用引き抜き工具（商品ページ）
    ・コンタクトはDコンタクトになります。
    ・    コネクタにはフードや台座は付属しておりません。別途ご購入ください。（商品ページ〜）
    ・コネクタは台座を付けずパネルに直接取付ができますが、そのときは防水性能はなくなります。
    ・7芯はパネル直取付はできません。
    注文方法について
    Han-Eシリーズのうち、50芯、80芯、128芯はその半分の芯数のコネクタを2個ならべて使用します。ご注文の際は組み合わせ表のなかで芯数に対応する型式を選んでください。なお、50芯、80芯、128芯のコネクタは2個セットではありませんので、それぞれ1個ずつご注文ください。
