Han防水コネクタ E型コネクタ(ネジ式結線)

Han防水コネクタ E型コネクタ(ネジ式結線)
未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
0933-006-2601
型式単体
芯数		タイプ適合フード(注4)重量
g
0933-006-26016オス
(ピン)		E型50.0
0933-010-26011064.4
0933-016-26011686.2
0933-024-260124115.3
0933-016-261116(32芯専用)(注5)85.8
0933-024-261124(48芯専用)(注6)115.0
0933-006-27016メス
(ソケット)		51.2
0933-010-27011067.2
0933-016-27011691.8
0933-024-270124124.0
0933-016-271116(32芯専用)92.0
0933-024-271124(48芯専用)124.6
（注4）フードは大きく分けるとE型とA型とに分かれます。ご選定の際は適合の型よりお選びください。
（注5）0933-016-2611はピン番号が17〜32まで印字されています。0933-016-2601と組合せて32芯としてご使用ください。
（注6）0933-024-2611はピン番号が25〜48まで印字されています。0933-024-2601と組合せて48芯としてご使用ください。

概要仕様

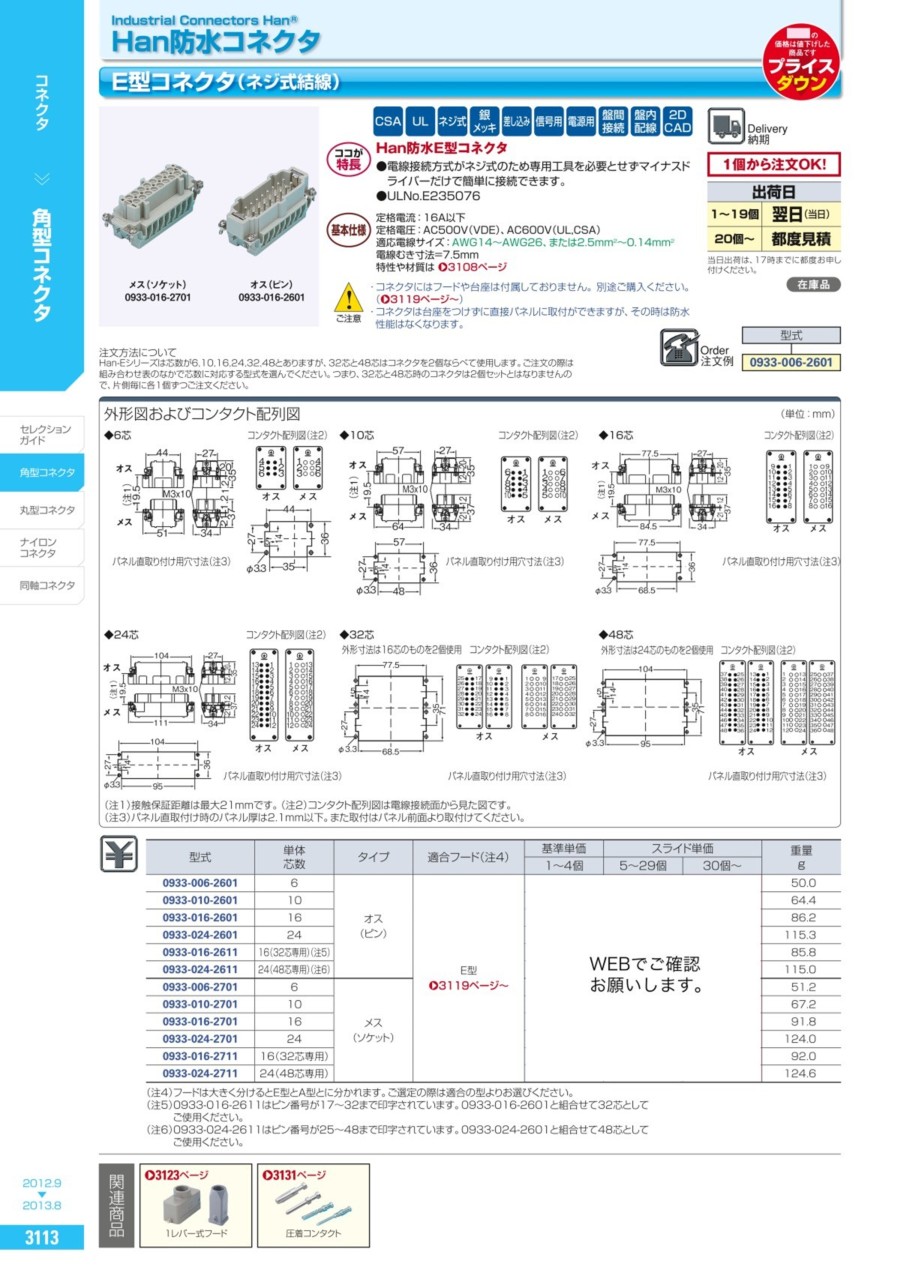

外形図およびコンタクト配列図

（単位：ｍｍ）
◆６芯

Han防水コネクタ E型コネクタ(ネジ式結線)：外形図
パネル直取り付け用穴寸法（注3）

コンタクト配列図（注2）
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図
◆10芯
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図

コンタクト配列図（注2）
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図
パネル直取り付け用穴寸法（注3）

◆16芯
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図
コンタクト配列図（注2）
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図
パネル直取り付け用穴寸法（注3）
◆24芯
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図

コンタクト配列図（注2）
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図
パネル直取り付け用穴寸法（注3）
◆32芯
外形寸法は16芯のものを2個使用
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図

　コンタクト配列図（注2）
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図
パネル直取り付け用穴寸法（注3）
◆48芯
外形寸法は24芯のものを2個使用
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図

コンタクト配列図（注2）
Han防水コネクタ E型コネクタ(ネジ式結線)：外形図
パネル直取り付け用穴寸法（注3）
（注1）接触保証距離は最大21mmです。（注2）コンタクト配列図は電線接続面から見た図です。
（注3）パネル直取付け時のパネル厚は2.1mm以下。また取付はパネル前面より取付けてください。
Han防水コネクタ E型コネクタ(ネジ式結線):関連画像

Han防水コネクタ E型コネクタ(ネジ式結線):関連画像

型番リスト

表示件数
  • 1
    • 型番
    0933-006-2601
    0933-006-2701
    0933-010-2601
    0933-010-2701
    0933-016-2601
    0933-016-2611
    0933-016-2701
    0933-016-2711
    0933-024-2601
    0933-024-2611
    0933-024-2701
    0933-024-2711
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,578円
    ( 1,736円 )
    在庫品1日目当日出荷可能
    1,898円
    ( 2,088円 )
    在庫品1日目当日出荷可能
    2,097円
    ( 2,307円 )
    在庫品1日目当日出荷可能
    1,809円
    ( 1,990円 )
    在庫品1日目当日出荷可能
    2,813円
    ( 3,094円 )
    在庫品1日目当日出荷可能
    2,303円
    ( 2,533円 )
    在庫品1日目当日出荷可能
    2,715円
    ( 2,987円 )
    在庫品1日目当日出荷可能
    2,343円
    ( 2,577円 )
    在庫品1日目当日出荷可能
    3,547円
    ( 3,902円 )
    在庫品1日目当日出荷可能
    3,384円
    ( 3,722円 )
    在庫品1日目当日出荷可能
    3,564円
    ( 3,920円 )
    在庫品1日目当日出荷可能
    3,392円
    ( 3,731円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    Han E／EEシリーズ コネクタ（ネジ式／圧着結線）。
    【特長】
    ・電線保護板付端子の場合、フェルール使用の必要なし（ネジ式）。
    ・ツールレスの為、結線コストを低く抑えられる（ネジ式）。
    ・正確に繰り返せる圧着端子の品質により、均一な接触抵抗実現（圧着）。
    ・冷間溶着による耐腐食性端子実現（圧着）。
    ・圧着コンタクト圧着済みのケーブルハーネスが準備可能（圧着）。
    ・最適なコストでのケーブル接続が可能（圧着）。
    ・EEシリーズはクリンプ端子。クリンプコンタクトは別手配。
    【用途】
    ・悪環境下での電源用コネクタとして最適。

    【ココが特長】
    Han防水E型コネクタ
    ●本製品はハーティング社製の商品です。
    ●電線接続方式がネジ式のため専用工具を必要とせずマイナスドライバーだけで簡単に接続できます。
    ●ULNo.E235076

    【基本仕様】
    定格電流：16A以下
    定格電圧：AC500V（VDE）、AC600V（UL,CSA）
    適応電線サイズ：AWG14〜AWG26、または2.5mm2〜0.14mm2
    電線むき寸法＝7.5mm
    特性や材質は 商品ページ
    【ご注意】
    ・コネクタにはフードや台座は付属しておりません。別途ご購入ください。
    （    商品ページ〜）
    ・コネクタは台座をつけずに直接パネルに取付ができますが、その時は防水性能はなくなります。
    ・32芯・48芯のご購入の場合は、コネクタを２種類（オス・メスで言うと4種類）ご購入いただく必要があります。
    Han-Eシリーズは対応芯数が6,10,16,24,32,48とありますが、32芯と48芯はコネクタを2個ならべて使用します。32芯の場合は、組み合わせ表のなかで16芯表記のものと16（32芯専用）表記のものを２つご注文いただく必要があります。また、48芯の場合は、組み合わせ表のなかで24芯表記のものと24（48芯専用）表記のものを２つご注文いただく必要があります。カタログにも（注）で表記ございますので必ずご確認お願い申し上げます。
