【本多通信工業】PCRハーフピッチコネクタ 圧接式オス/パネルマウントタイプ

【本多通信工業】PCRハーフピッチコネクタ 圧接式オス/パネルマウントタイプ
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

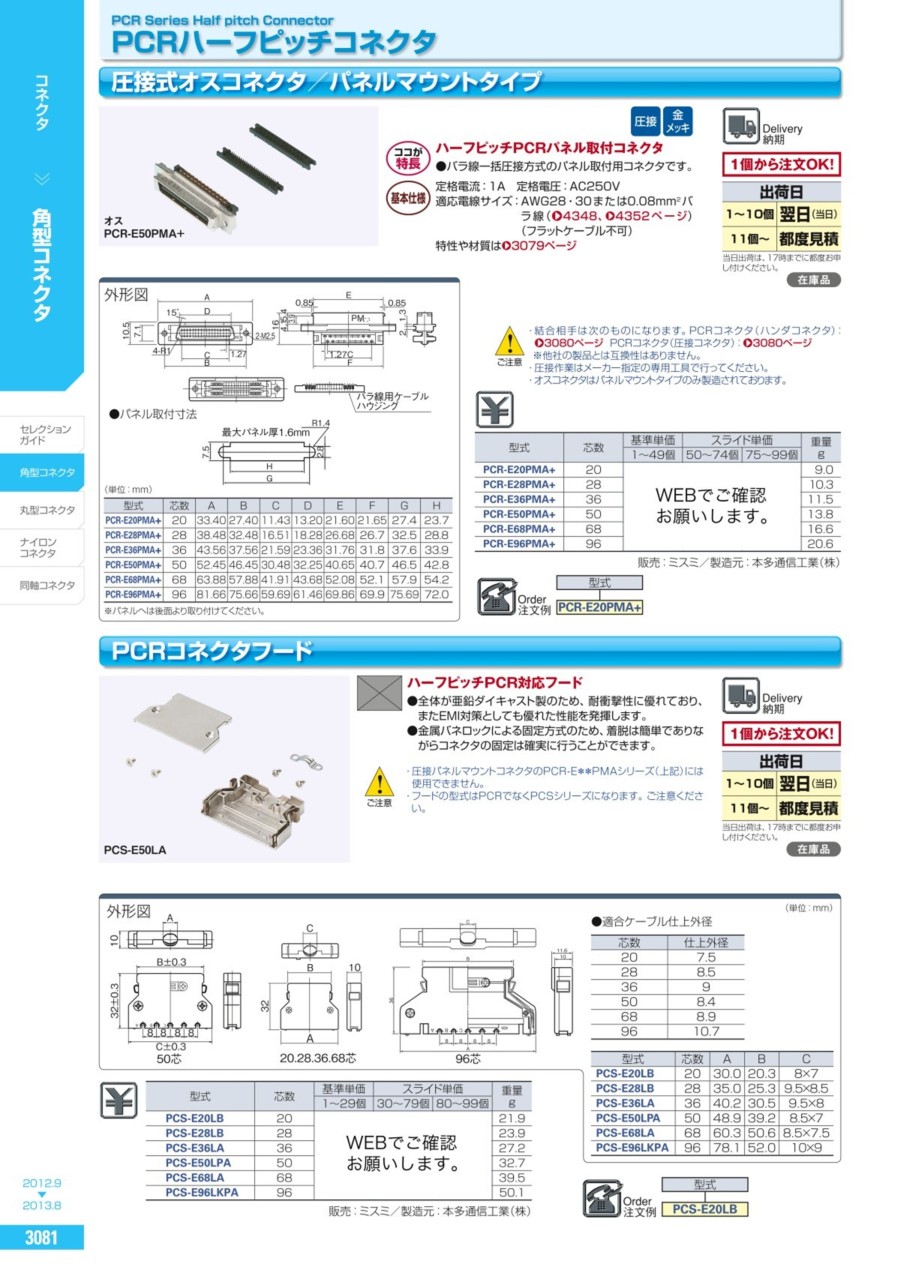

PCRハーフピッチコネクタ 圧接式オス/パネルマウントタイプ:関連画像
型式芯数重量
g
PCR-E20PMA+209.0
PCR-E28PMA+2810.3
PCR-E36PMA+3611.5
PCR-E50PMA+5013.8
PCR-E68PMA+6816.6
PCR-E96PMA+9620.6
販売：ミスミ／製造元：本多通信工業（株）

概要仕様

PCRハーフピッチコネクタ 圧接式オス/パネルマウントタイプ:関連画像

共通仕様

● PCRシリーズコネクタは、コンピュータやFA機器の小型化に対応して、コンタクト間隔1.27mmピッチに設計され
たハーフピッチベローズタイプのコネクタです。
● 用途としてはコンピュータとFA機器間の接続をはじめ各種電子機器の制御用として適しております。
● PCRシリーズはフードに金属フードを用いているため、EMI対策、強度ともに優れたものになっております。また
結線方式がバラ線圧接方式のため、結線作業を短時間に済ませることができます。
※EMI：電磁妨害放射規制（Electro magnet Interface）

 PCRハーフピッチコネクタ 圧接式オス/パネルマウントタイプ:関連画像

型番リスト

表示件数
  • 1
    • 型番
    PCR-E20PMA+
    PCR-E28PMA+
    PCR-E36PMA+
    PCR-E50PMA+
    PCR-E68PMA+
    PCR-E96PMA+
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,840円
    ( 2,024円 )
    在庫品1日目当日出荷可能
    2,678円
    ( 2,946円 )
    在庫品1日目当日出荷可能
    3,477円
    ( 3,825円 )
    在庫品1日目当日出荷可能
    4,445円
    ( 4,890円 )
    在庫品1日目当日出荷可能
    4,666円
    ( 5,133円 )
    在庫品1日目当日出荷可能
    4,156円
    ( 4,572円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    PCRシリーズは、PCSシリーズの姉妹品でベローズコンタクトタイプの高密度コネクタです。アクセサリーはPCSシリーズと共通なため色々な用途に対応出来ます。OA機器、計測、通信、FA等各種小型機器【特長】・FCC他EMI対策用。ハウジングガイド機構により、並行嵌合ができ、隣接コネクタ間の短絡を防止する構造となっております。 水平、並行、垂直の接続に最適です非防水


    ●本製品は本多通信工業製の商品です。
    ●バラ線一括圧接方式のパネル取付用コネクタです。

    定格電流：1A　定格電圧：AC250V
    適応電線サイズ：AWG28・30または0.08mm2バラ線（推奨品はこちら）（フラットケーブル不可）
    特性や材質は下記、共通仕様の項目をご参照下さい。

    ・結合相手は次のものになります。PCRコネクタ（ハンダコネクタ）、PCRコネクタ（圧接コネクタ）
    ※他社の製品とは互換性はありません。
    ・圧接作業はメーカー指定の専用工具で行ってください。
    ・オスコネクタはパネルマウントタイプのみ製造されております。
