【本多通信工業】製商品 PCRハーフピッチコネクタ ハンダ式メスコネクタ
未確定：候補が5型番あります。
商品仕様
規格表
| 型式 |
| PCR-E20FS＋ |
| 型式 | 芯数 | 重量 g |
| PCR-E20FS＋ | 20 | 5.0 |
| PCR-E36FS＋ | 36 | 7.0 |
| PCR-E50FS＋ | 50 | 8.0 |
| PCR-E68FS＋ | 68 | 9.5 |
| PCR-E96FS＋ | 96 | 10.2 |
概要仕様
外形図
（単位：ｍｍ） |
|
|
共通仕様
● PCRシリーズコネクタは、コンピュータやFA機器の小型化に対応して、コンタクト間隔1.27mmピッチに設計され
たハーフピッチベローズタイプのコネクタです。
● 用途としてはコンピュータとFA機器間の接続をはじめ各種電子機器の制御用として適しております。
● PCRシリーズはフードに金属フードを用いているため、EMI対策、強度ともに優れたものになっております。また
結線方式がバラ線圧接方式のため、結線作業を短時間に済ませることができます。
※EMI：電磁妨害放射規制（Electro magnet Interface）
| 共通仕様 | |||||||||||||||||||||||||
| 材料／仕上 | コンタクト配列図 | ||||||||||||||||||||||||
|  パネルマウント（オス）コネクタ結合面より見た図です。 n=総芯数 | ||||||||||||||||||||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,267円 ( 1,394円 ) | 在庫品1日目当日出荷可能 |
1,427円 ( 1,570円 ) | 在庫品1日目当日出荷可能 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
2,119円 ( 2,331円 ) | 在庫品1日目当日出荷可能 |
3,368円 ( 3,705円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
本多通信工業製。ハーフピッチタイプのPCRハンダ式コネクタ。
【ココが特長】
●本製品は本多通信工業製の商品です。
●コンタクトピッチ1.27mmの高密度型ソケットコネクタです。
【基本仕様】
定格電流：1A 定格電圧：AC250V
適応電線サイズ：AWG28以下または0.08mm2以下
特性は下記、共通仕様の項目(タブ)をご参考下さい。
【ご注意】
・結合相手は次のものになります。PCRコネクタ（圧接パネルマウント）
※他社の製品とは互換性はありません。
●本製品は本多通信工業製の商品です。
●コンタクトピッチ1.27mmの高密度型ソケットコネクタです。
【基本仕様】
定格電流：1A 定格電圧：AC250V
適応電線サイズ：AWG28以下または0.08mm2以下
特性は下記、共通仕様の項目(タブ)をご参考下さい。
【ご注意】
・結合相手は次のものになります。PCRコネクタ（圧接パネルマウント）
※他社の製品とは互換性はありません。

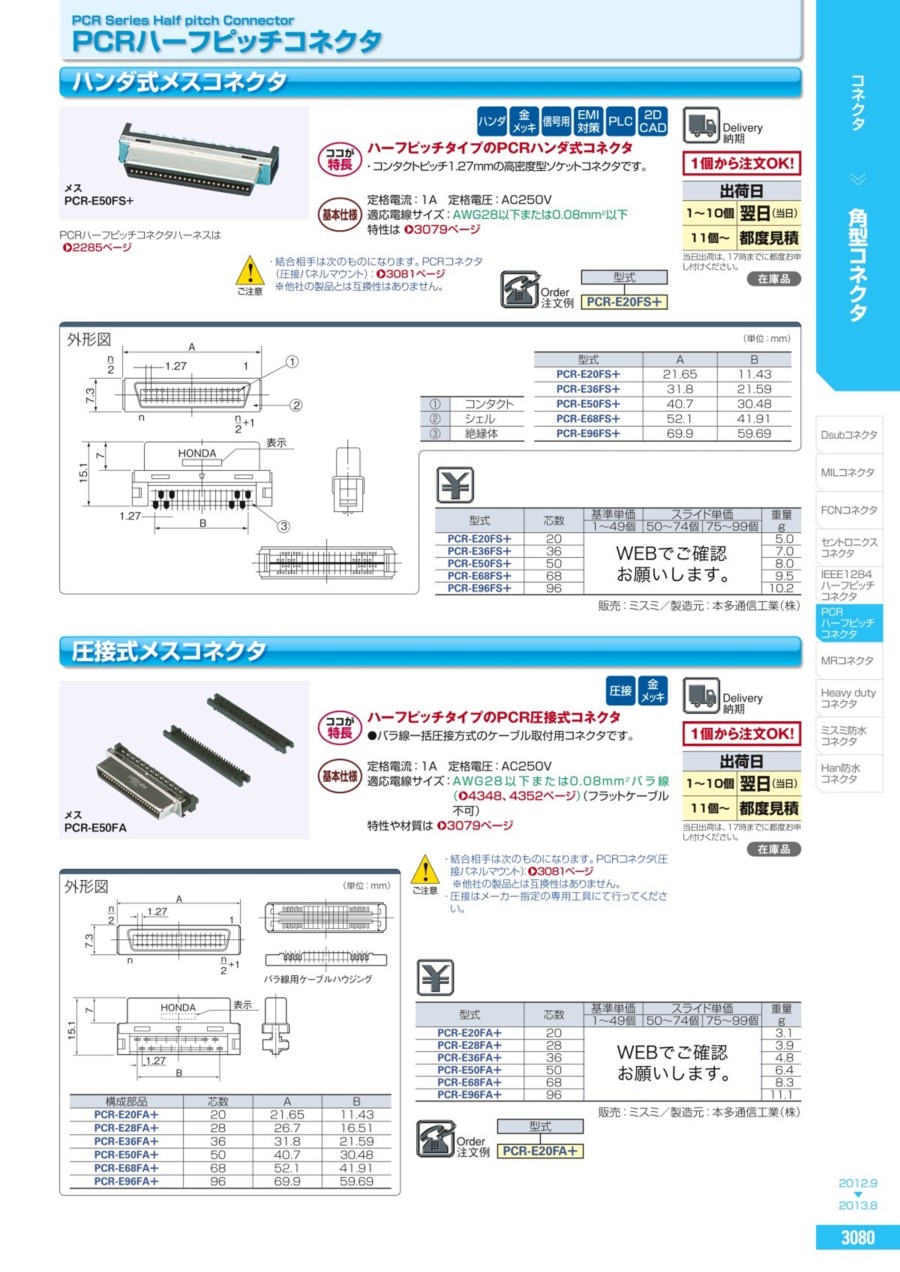

カタログ
商品担当おすすめ
【本多通信工業】製商品 PCRハーフピッチコネクタ ハンダ式メスコネクタのレビュー
試作用
4
4.02019/10/30
単品購入可能で助かりました。品質の問題もなく使用でき、良かったです。
0人が参考にしています。
シーケンサーに利用
5
5.02018/11/30
品質について問題のない商品です。ケースとの組み合わせについても不具合などなく問題ありませんでした。特に気になるところはな...もっと読む
0人が参考にしています。
