MWIシリーズ(端子間ピッチ8.5mm)
- 通常単価(税別)
- 11,867円～14,336円
- 税込単価
- 13,054円～15,770円
通常出荷日：在庫品1日目当日出荷可能
【仕様】・I/Oボードに多用されるPCRコネクタ搭載端子台。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| MWI-PCR96-TB96 |
| 型式 | 芯数 | 重量 (ｇ) |
| MWI-PCR96-TB96 | 96 | 385 |
| MWI-PCR68-TB68 | 68 | 294 |
概要仕様
68芯、96芯PCRコネクタオス
記名板タイプ
●対応している機器メーカー名
・・・コンテック社I/Oボード
・・・インタフェイス社I/Oボード
※コネクタタイプを確認の上選定して下さい
MWI-PCR96-TB96 （TOP VIEW）
| 96芯 （オス） |  |
MWI-PCR68-TB68 （TOP VIEW）
| 68芯 （オス） |  |
外形図
（単位：ｍｍ）MWI-PCR96-TB96
96極図面（外形寸法は68極と共通）
※
部分は68極
部分は68極
仕様
| 定格電圧 | AC／DC125V |
| 定格電流 | 1A |
| 絶縁抵抗 | 1000MΩ以上(DC500Vメガにて) |
| 耐電圧 | AC1000V 1分間(対アース間) |
| 端子台ネジ | M3.5×7L |
| 締付トルク | 1.2〜1.8N・m |
| 端子間ピッチ | 8.5mm |
| 端子台適合電線 | 2mm2/AWG14以下 |
| 周囲温度 | −20℃〜＋55℃(通電時) −30℃〜＋85℃(無通電時) |
| 周囲湿度 | 45％〜85％ |
材質
| 端子台 | PBT(ポリブチレンテレフタレート) |
| ケース | PPE(ポニフェニレンエーテル) |
| 基盤 | GE4F(ガラスエポキシ) |
■適合ハーネス
| 型式 | 芯数 | 実装コネクタ(オス) (本多通信工業) | 適合ハーネス |
| MWI-PCR68-TB68 | 68芯 | PCR-E68MD | SPCR-□-□-68-長さ |
| MWI-PCR96-TB96 | 96芯 | PCR-E96MD | SPCR-□-□-96-長さ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,867円 ( 13,054円 ) | 在庫品1日目当日出荷可能 |
14,336円 ( 15,770円 ) | 在庫品1日目当日出荷可能 |

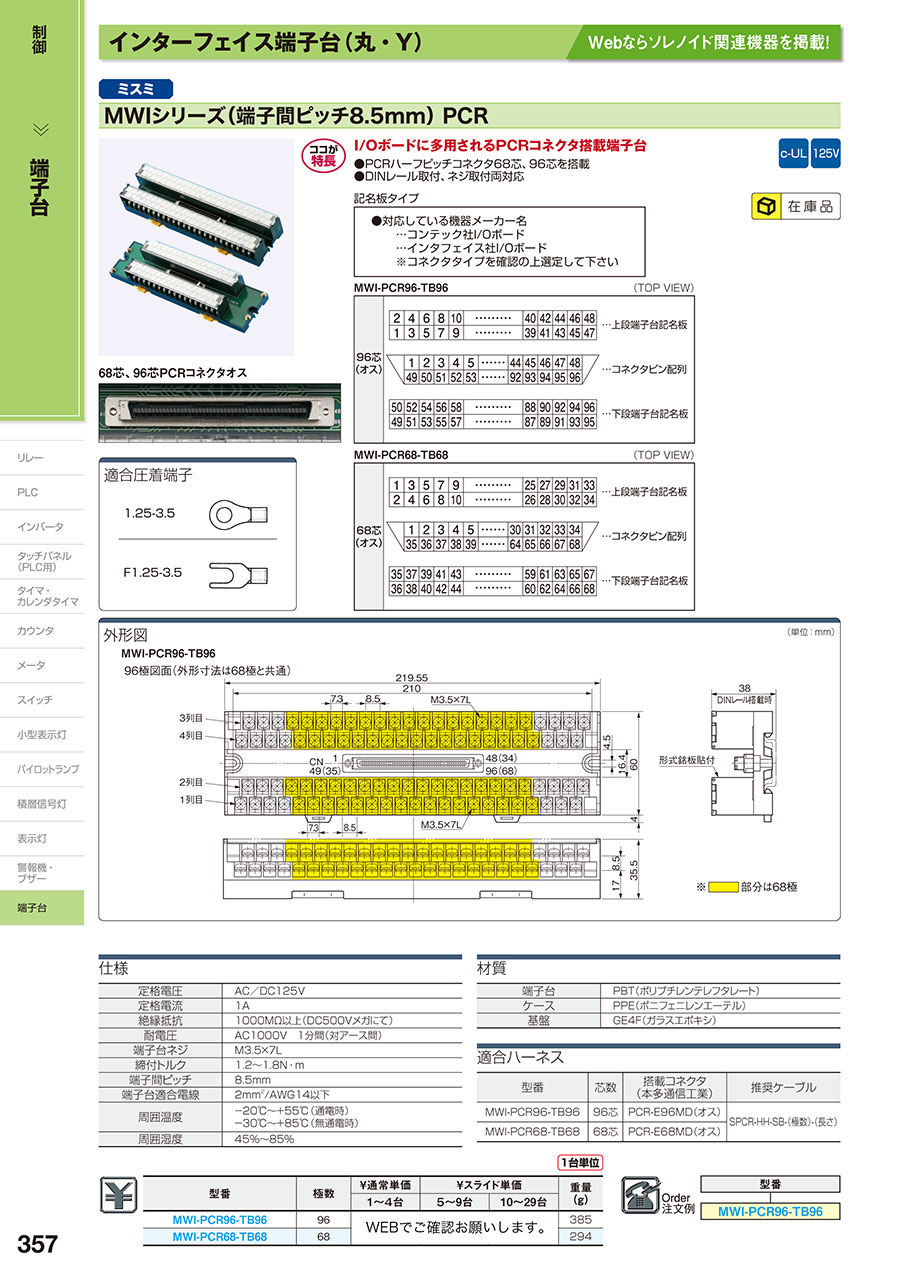

カタログ
商品担当おすすめ
MWIシリーズ(端子間ピッチ8.5mm)のレビュー
試験治具に使用しています
5
5.02023/04/17
新規製作した試験治具に初めて使用しました。極数が多い物を効率よくまとめてあり使い勝手の良い商品でした。対応している機器と...もっと読む
0人が参考にしています。
