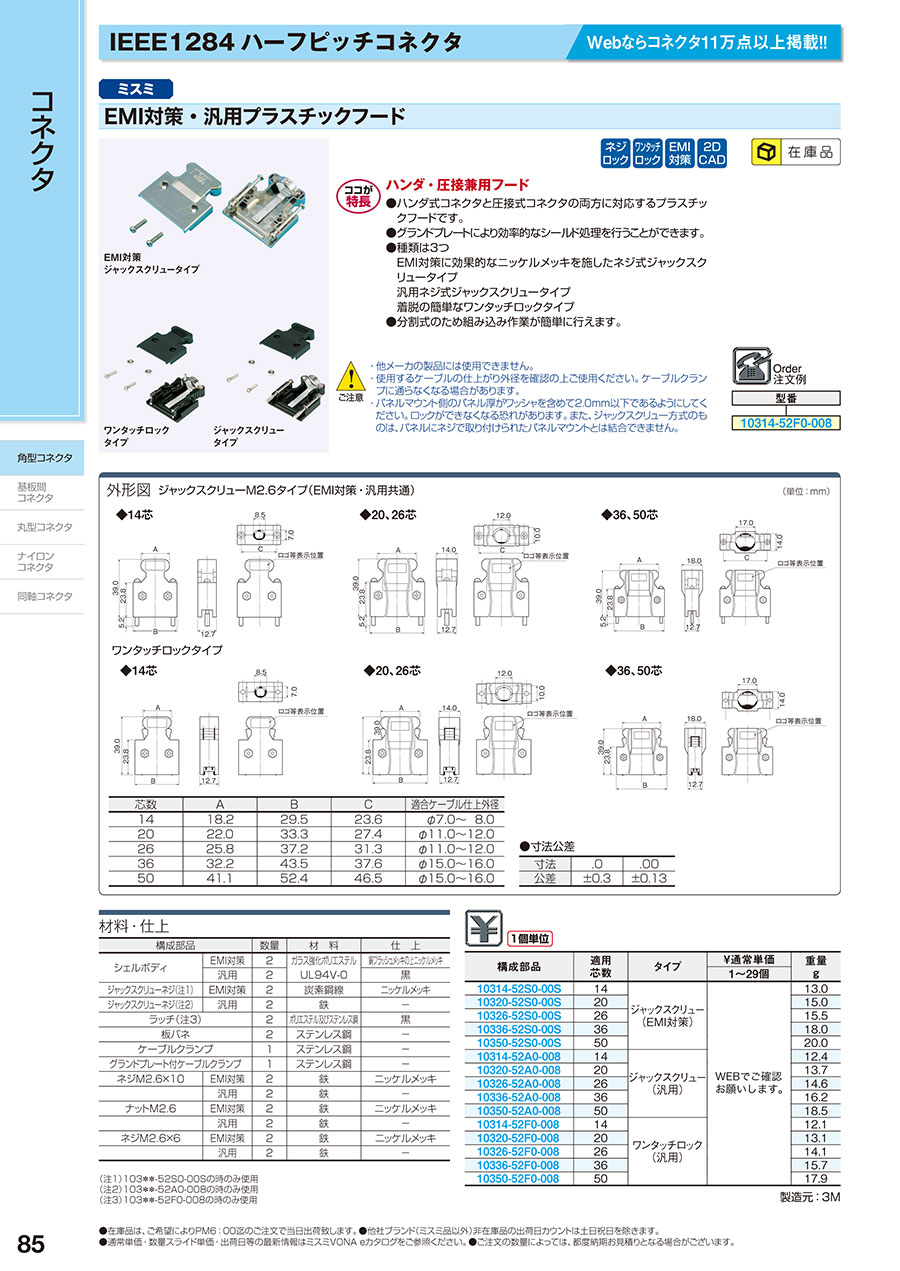

コネクタ ミニチュアデルタリボン（MDR）システム ノンシールドシェルキット（ストレート型）MDR
- EMI対策
- ネジロック
- ワンタッチロック
- シリーズ
- IEEE1284ハーフピッチ
- 耐環境性
- 耐環境性なし
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品仕様
規格表
| 型式 |
| 10314-52F0-008 |
| 構成部品 | 適用 芯数 | タイプ | 重量 g |
| 10314-52S0-00S | 14 | ジャックスクリュー （EMI対策） | 13.0 |
| 10320-52S0-00S | 20 | 15.0 | |
| 10326-52S0-00S | 26 | 15.5 | |
| 10336-52S0-00S | 36 | 18.0 | |
| 10350-52S0-00S | 50 | 20.0 | |
| 10314-52A0-008 | 14 | ジャックスクリュー （汎用） | 12.4 |
| 10320-52A0-008 | 20 | 13.7 | |
| 10326-52A0-008 | 26 | 14.6 | |
| 10336-52A0-008 | 36 | 16.2 | |
| 10350-52A0-008 | 50 | 18.5 | |
| 10314-52F0-008 | 14 | ワンタッチロック （汎用） | 12.1 |
| 10320-52F0-008 | 20 | 13.1 | |
| 10326-52F0-008 | 26 | 14.1 | |
| 10336-52F0-008 | 36 | 15.7 | |
| 10350-52F0-008 | 50 | 17.9 |
概要仕様
（単位：ｍｍ）ジャックスクリュータイプ（EMI対策・汎用共通）
◆14芯  | ◆20、26芯  | ◆36、50芯  |
ワンタッチロックタイプ
◆14芯  | ◆20、26芯  | ◆36、50芯  |
| ●寸法公差
|
| 構成部品 | 数量 | 材 料 | 仕 上 | |
| シェルボディ | EMI対策 | 2 | ガラス強化ポリエステル | 銅フラッシュメッキの上ニッケルメッキ |
| 汎用 | 2 | UL94V-0 | 黒 | |
| ジャックスクリューネジ(注1)M2.6 | EMI対策 | 2 | 炭素鋼線 | ニッケルメッキ |
| ジャックスクリューネジ(注2)M2.6 | 汎用 | 2 | 鉄 | − |
| ラッチ(注3) | 2 | ポリエステル及びステンレス鋼 | 黒 | |
| 板バネ | 2 | ステンレス鋼 | − | |
| ケーブルクランプ | 1 | ステンレス鋼 | − | |
| グランドプレート付ケーブルクランプ | 1 | ステンレス鋼 | − | |
| ネジM2.6×10 | EMI対策 | 2 | 鉄 | ニッケルメッキ |
| 汎用 | 2 | 鉄 | − | |
| ナットM2.6 | EMI対策 | 2 | 鉄 | ニッケルメッキ |
| 汎用 | 2 | 鉄 | − | |
| ネジM2.6×6 | EMI対策 | 2 | 鉄 | ニッケルメッキ |
| 汎用 | 2 | 鉄 | − | |
（注2）103＊＊-52A0-008の時のみ使用
（注3）103＊＊-52F0-008の時のみ使用
構成部品の単品販売は行っておりません。
関連部品
| フード型番 | ピン数 | 適合コネクタ | |
| コネクタ（ハンダ式）型番 | コネクタ（圧接式）型番 | ||
 |  | ||
| 10314-52A0-008 | 14 | 10114-3000PE | 10114-6000EL |
| 10314-52F0-008 | 14 | ||
| 10314-52S0-00S | 14 | ||
| 10320-52A0-008 | 20 | 10120-3000PE | 10120-6000EL |
| 10320-52F0-008 | 20 | ||
| 10320-52S0-00S | 20 | ||
| 10326-52A0-008 | 26 | 10126-3000PE | 10126-6000EL |
| 10326-52F0-008 | 26 | ||
| 10326-52S0-00S | 26 | ||
| 10336-52A0-008 | 36 | 10136-3000PE | 10136-6000EL |
| 10336-52F0-008 | 36 | ||
| 10336-52S0-00S | 36 | ||
| 10350-52A0-008 | 50 | 10150-3000PE | 10150-6000EL |
| 10350-52F0-008 | 50 | ||
| 10350-52S0-00S | 50 | ||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
478円 ( 526円 ) | 在庫品1日目当日出荷可能 |
535円 ( 589円 ) | 在庫品1日目当日出荷可能 |
858円 ( 944円 ) | 在庫品1日目当日出荷可能 |
454円 ( 499円 ) | 在庫品1日目当日出荷可能 |
461円 ( 507円 ) | 在庫品1日目当日出荷可能 |
907円 ( 998円 ) | 在庫品1日目当日出荷可能 |
567円 ( 624円 ) | 在庫品1日目当日出荷可能 |
478円 ( 526円 ) | 在庫品1日目当日出荷可能 |
1,798円 ( 1,978円 ) | 在庫品1日目当日出荷可能 |
514円 ( 565円 ) | 在庫品1日目当日出荷可能 |
721円 ( 793円 ) | 在庫品1日目当日出荷可能 |
1,831円 ( 2,014円 ) | 在庫品1日目当日出荷可能 |
585円 ( 644円 ) | 在庫品1日目当日出荷可能 |
527円 ( 580円 ) | 在庫品1日目当日出荷可能 |
1,076円 ( 1,184円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ケーブル外覆仕上がり径
【極数】：【最小】、【最大】
14 極：φ 7.0mm、 φ 8.0mm
20 極：φ 11.0mm、φ 12.0mm
26 極：φ 11.0mm、φ 12.0mm
36 極：φ 15.0mm、φ 16.0mm
50 極：φ 15.0mm、φ 16.0mm
50 極 薄型：φ 15.0mmのみ
パネル厚 2.0mm以下、 ジャックスクリュー推奨締め付けトルク（ワッシャー厚を含む）0.20 ± 0.05N・m（2.0 ± 0.5kgf・cm
基板間接続やインターフェィス接続等、多岐にわたる
【特長】
● ハーフピッチ I/0 コネクタの「業界の標準品」MDR システム
● アプリケーションによって使い分けられるジャックスクリューとワンタッチロックの 2 つの嵌合固定式
● 半田付けプラグと通常の圧接型プラグに適合
● 組み立て性と強度を両立させた同一形状の2ピース構造
● グランドプレートによる効率的なシ－ルド処理
■使用温度範囲：－55℃～ 85℃
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ハンダ・圧接兼用フード
●本製品は住友スリーエム製の商品です。
●ハンダ式コネクタと圧接式コネクタの両方に対応するプラスチックフードです。
●グランドプレートにより効率的なシールド処理を行うことができます。
●種類は3つ
EMI対策に効果的なニッケルメッキを施したネジ式ジャックスクリュータイプ
汎用ネジ式ジャックスクリュータイプ
着脱の簡単なワンタッチロックタイプ
●分割式のため組み込み作業が簡単に行えます。
選定のお手間・選定ミスを削減できるフード＆コネクタのセット型番はこちら
【ご注意】
・他メーカの製品には使用できません。
・使用するケーブルの仕上がり外径を確認の上ご使用ください。ケーブルクランプに通らなくなる場合があります。
・パネルマウント側のパネル厚がワッシャを含めて2.0mm以下であるようにしてください。ロックができなくなる恐れがあります。また、ジャックスクリュー方式のものは、パネルにネジで取り付けられたパネルマウントとは結合できません。
