IEEE1284ハーフピッチコネクタ　EMI対策圧接式オスコネクタ

IEEE1284ハーフピッチコネクタ　EMI対策圧接式オスコネクタ
通常単価(税別)
380円～718円特別価格
税込単価
418円～790円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目当日出荷可能

住友スリーエム製。高速伝送対応、圧接式ハーフピッチI/Oコネクタ。　　

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

コネクタ ミニチュアデルタリボン（MDR）システム ノンシールドシェルキット（ストレート型）MDR

ミスミ

コネクタ ミニチュアデルタリボン（MDR）システム ノンシールドシェルキット（ストレート型）MDR
通常価格(税別)： 454円 (税込価格：499円)

通常出荷日：在庫品1日目

よく一緒に見られています

IEEE1284ハーフピッチコネクタ　圧接式メス/パネルマウント

ミスミ

IEEE1284ハーフピッチコネクタ　圧接式メス/パネルマウント
通常価格(税別)： 514円 (税込価格：565円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
10114-6000EL
型番芯数重量
g
10114-6000EL143.6
10120-6000EL203.7
10126-6000EL264.6
10136-6000EL365.9
10150-6000EL507.8

10168-6000EL

68

10.1

[ ! ]スリーエムジャパン（株）型番：101□□-6000 EL(>>こちら) と、仕様の違いはございません。
 ミスミ品との型番構成違いは、数字記号間にスペースが入ります。
 販売：ミスミ／製造元：スリーエムジャパン（株）

概要仕様

外形図

圧接式オスコネクタ　（単位：ｍｍ）　
カバー
IEEE1284ハーフピッチコネクタ　EMI対策圧接式オスコネクタ：外形図

IEEE1284ハーフピッチコネクタ　EMI対策圧接式オスコネクタ：外形図
型式芯数ABCD
10114-6000EL147.6213.818.214.7
10120-6000EL 2011.4317.622.018.6
10126-6000EL 2615.2421.425.822.4
10136-6000EL 3621.5927.832.228.7
10150-6000EL 5030.4836.641.137.6
10168-6000EL 6841.9148.152.549.0
●寸法公差
寸法.0.00.000
公差±0.3±0.15±0.150


関連部品

MDR プラグ（別売）プラグ適合フード
(圧接・はんだ兼用タイプ)		（別売）コンプリートセット：
　　　　プラグコネクタ＋フード
（コネクタ：圧接タイプ
　　フード：圧接・はんだ兼用タイプ）		(別売) 嵌合相手（プリント基板用）(別売) 嵌合相手　（パネルマウント・圧接タイプ）
電線接続方法
（圧接タイプ）		めっき厚(μm)ピン数リセプタクルピン数接続方向パネル/基板固定方法めっき厚(μm)型番リセプタクルピン数めっき厚(μm)型番
;
10114-6000□□EL：0.2以上1410314-52□0-00□ー102□□
(ピン数)		14
ライトアングル
52□
(固定方法)

ストレート
62□
(固定方法)
0,1,A,B,M
(ねじM2.6,M2.5/
グランドロック仮固定)
※詳細は品番構成参照		2PL：0.2以上10214-□2□2 PL102□□
(ピン数)		ーEL：0.3平均ー
10120-6000□□2010320-52□0-00□SET-MDR-□-202010220-□2□2 PL2010220-0200EL
10126-6000□□2610326-52□0-00□SET-MDR-□-262610226-□2□2 PL2610226-0200EL
10136-6000□□3610336-52□0-00□SET-MDR-□-363610236-□2□2 PL3610236-0200EL
ー40ーー4010240-□2□2 PLーー
10150-6000□□5010350-52□0-00□SET-MDR-□-505010250-□2□2 PL5010250-0200EL
10168-6000□□68ーー6810268-□2□2 PL6810268-0200EL
ー80ーー8010280-□2□2 PLーー
ー100ーー100102A1-□2□2 PLーー
[ ! ] 圧接タイプの圧接工具は、ミスミではお取り扱いございません。（参考）MDR手動ハーネス工具（>>こちら）
[ ! ] MDRのコネクタ付きケーブル　IEEE1284コネクタ付きケーブルは（>>こちら）

型番リスト

表示件数
  • 1
    • 型番
    10114-6000EL
    10120-6000EL
    10126-6000EL
    10136-6000EL
    10150-6000EL
    10168-6000EL

    ピン数

    		RoHS?最小発注数量
    14
    10
    1個
    20
    10
    1個
    26
    10
    1個
    36
    10
    1個
    50
    10
    1個
    68
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    380円
    ( 418円 )
    在庫品1日目当日出荷可能
    400円
    ( 440円 )
    在庫品1日目当日出荷可能
    457円228円
    ( 251円 )
    在庫品1日目当日出荷可能
    469円
    ( 516円 )
    在庫品1日目当日出荷可能
    575円517円
    ( 569円 )
    在庫品1日目当日出荷可能
    718円
    ( 790円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    住友スリーエム製。高速伝送対応、圧接式ハーフピッチI/Oコネクタ。　　

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    高速伝送対応、ハンダ式ハーフピッチI/Oコネクタ


    定格電流：0.5A　定格電圧：AC150V
    適応電線サイズ：AWG28または0.08mm2より線のみ
    （フラットケーブルの使用不可：絶縁体含むケーブル仕上外径が0.7mm以下しか適用しない為）
    特性はこちら

    ・圧接作業はメーカー指定の専用工具で行ってください。(ミスミでは標準品として取り扱っておりません。)

    材料・仕上
    構成部品材　　料仕　　上
    コンタクト銅合金ニッケル下地金メッキ0.3μm平均
    ボディ・カバーガラス強化ポリエステルUL94V-0、黒色—
    シェルスチールニッケルメッキ

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

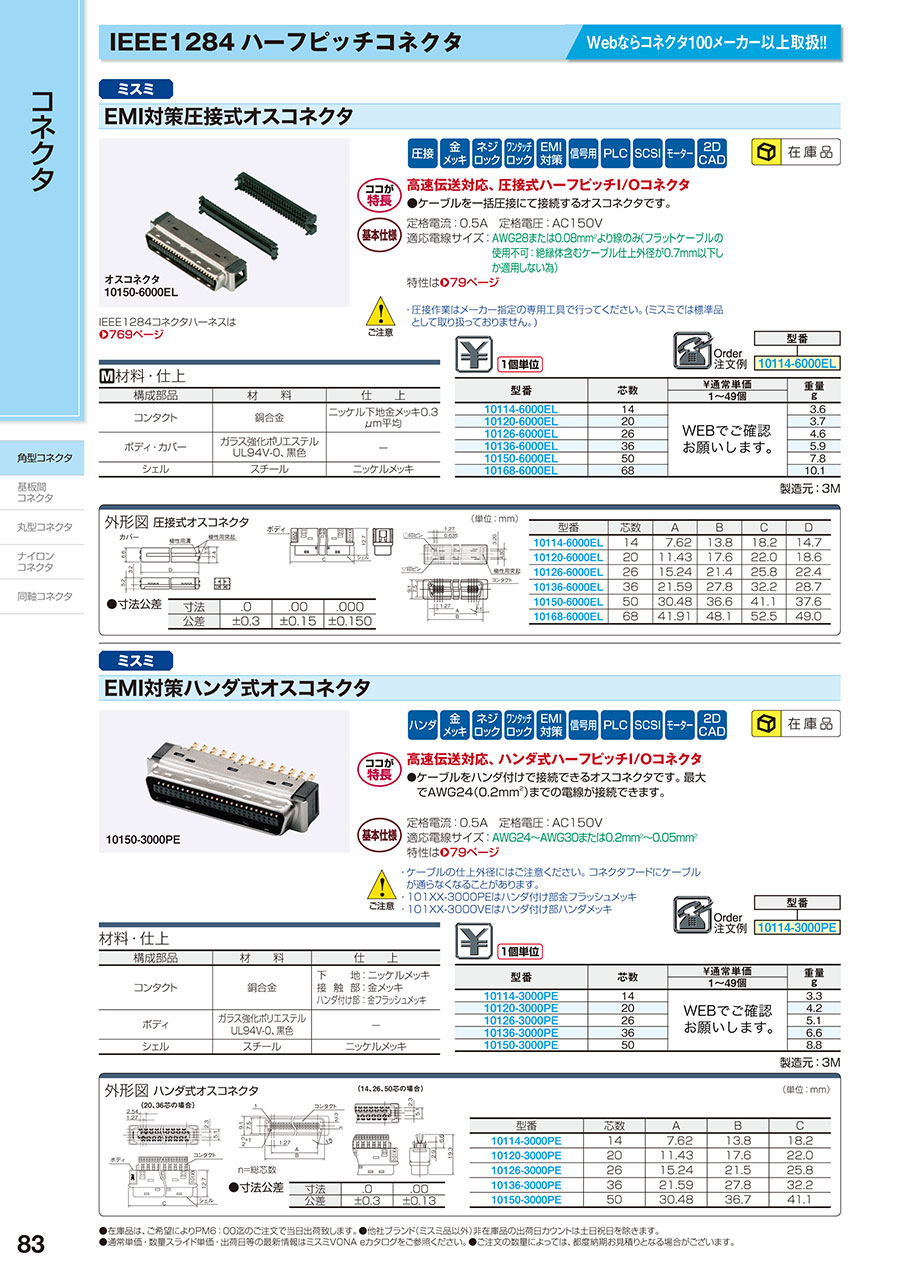

    EW-83

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
