【本多通信工業】製商品　MRコネクタメスコネクタ

数量スライド割引
当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 318円～1,152円

税込単価: 350円～1,267円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【本多通信工業】製商品　MRコネクタオスコネクタ

通常価格(税別)： 293円 (税込価格：322円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【本多通信工業】製商品　MRコネクタストレートフード

通常価格(税別)： 470円 (税込価格：517円)

通常出荷日：在庫品1日目

MRシリーズはデータ端末機器用として開発された小型多極角型コネクタです。抜群の...

詳細情報を確認する

規格・仕様：

信号用
盤間接続
PLC
ハンダ
銀メッキ

未確定：候補が6型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

MR-8F

型式	芯数	重量 (g)
型式	芯数	重量 (g)
MR-8F	8	3.8
MR-16F	16	6.2
MR-20F	20	7.2
MR-25F	25	8.8
MR-34F	34	11.2
MR-50F	50	16.0

販売：ミスミ／製造元：本多通信工業（株）

共通仕様

● MRシリーズコネクタは、平型端子を使用した高信頼型の小型多芯コネクタです。もとは、電子機器、通信機器な

どのデータ端末機器用ローコストコネクタとして開発されたため、FA機器をはじめ、計測機器、レジャー機器と幅広く

その実力を発揮することができます。

● ネジロック、バネロックの両方が使えるフードを使用することにより、激しい振動部での使用にも耐えることができ

ます。種類としては機器間接続にもっともよく使われるハンダ付けタイプのオスコネクタと、ハンダ付けタイプのメ

スコネクタを用意いたしました。

下記、共通仕様に表記されております。カタログページの検索にはこちらをご利用下さい。

基本仕様

材料／仕上

項目	材料	仕上
絶縁体	ジアリルフタレート樹脂	ブルー
オスコンタクト	黄銅	銀メッキ
メスコンタクト	リン青銅	銀メッキ
フード	ABS樹脂	グレー
バネロック	ステンレス鋼	-
固定金具	亜鉛ダイキャスト	亜鉛ユニクロメッキ

使用方法

コネクタ×フード組合せ表

コネクタ	フード
	ストレート >>3085ページ	縦横兼用 >>3085ページ	中継用ストレート >>3085ページ
	MR-*L+	MR-*LW+	MR-*LK2+
オス >>3084ページ	○	○	○
メス >>3084ページ	○	○	○

フード×フード組合せ表

フード		フード
		ストレート >>3085ページ	縦横兼用 >>3085ページ	中継用ストレート >>3085ページ
		MR-*L+	MR-*LW+	MR-*LK2+
ストレート >>3085ページ	MR-*L+	×	×	○
縦横兼用 >>3085ページ	MR-*LW+	×	×	○
中継用ストレート >>3085ページ	MR-*LK2+	○	○	×

・コネクタはオス⇔メスの組合せで同一芯数であれば結合可能です。

使用例

コンタクト配列図

◆オス（ピン） ※メス（ソケット）は左右逆になります。（この図はコネクタのケーブル接続側より見た図です。）
(単位：ｍｍ）
MRコネクタメスコネクタ:関連画像

適用電線

	AWG	mm2
サイズ	22以下	0.32以下

（ただしフードのケーブルクランプ内径によっては、ケーブル仕上外径が同じか、または小さくなるようにしてください。）

電気的特性

項目	特性	条件
定格電流	3A以下	結合後コンタクト単体の許容できる電流
定格電圧	AC300V以下	使用温度範囲内において許容できる電圧
接触抵抗	5mΩ以下	DC1Aにて測定
絶縁抵抗	1000MΩ以上	DC500Vで測定
耐電圧	AC1000V	１分間印加後絶縁破壊のないこと
使用温度範囲	-40℃～＋105℃	-

機械的特性

項目	特性	条件
単芯あたりの挿入抜去力	挿入力：300g以下、抜去力：50g以上	0.6±0.01平鋼製ゲージにて測定
耐振動性	試験後割れやゆるみのないこと	振幅1.5mm、振動周波数10Hz～55Hz、加速度15Gの試験
耐衝撃性	各部に割れや異常のないこと	加速度50Gにて試験
挿抜耐久性	接触抵抗が10mΩ／DC1Aであること	1000回の抜きさしを行った後測定

環境的特性

項目	特性	条件
耐温度性	各部に割れや異常のないこと	－55℃～＋85℃で試験後測定
耐湿性	絶縁抵抗1000MΩ以上／DC500V、耐電圧AC1000V／1分間であること	温度40℃、時間96H、湿度90～95％で測定
耐腐食性	はなはだしい腐食がなく接触抵抗10mΩ／ DC1A以下であること	５％塩水、48時間試験後測定

型番リスト

表示件数

型番

RoHS?	最小発注数量

10	2個
10	2個
10	1個
10	1個
10	1個
10	1個

通常単価(税別) (税込単価)	通常出荷日

318円 ( 350円 )	在庫品1日目当日出荷可能
468円 ( 515円 )	在庫品1日目当日出荷可能
486円 ( 535円 )	在庫品1日目当日出荷可能
768円 ( 845円 )	在庫品1日目当日出荷可能
688円 ( 757円 )	在庫品1日目当日出荷可能
1,152円 ( 1,267円 )	在庫品1日目当日出荷可能

基本情報

MRシリーズはデータ端末機器用として開発された小型多極角型コネクタです。抜群の信頼性を有する平型端子を使用しており、経済性を主眼に置いています。
【特長】
どんな衝撃にも耐えられるネジ・バネロックの二重構造となっており、耐環境型にも優れた防塵機構となっております堅牢・小型・軽量・高密度化により、効きの小型化に最適非防水

【基本仕様】
定格電流：3A以下　　　定格電圧：AC300V以下
適応電線サイズ：AWG22以下または0.32mm2以下
特性や材質は下記共通仕様の項目、又はタブをご覧下さい。
●本製品は本多通信工業製の商品です。

【ご注意】
・結合相手はMRコネクタのプラグ(オス) こちらとなります。
・他メーカーの製品との結合はできません。
・この製品には防水機能はありません。
・専用フードはこちら

外形図

（単位：ｍｍ）

パネルカット寸法図

芯数	A	B	C
8	17.4	12.4	11.5
16	25.2	20.2	11.5
20	27.8	22.8	11.5
25	33.0	28.0	11.5
34	40.8	35.8	11.5
50	56.4	51.4	11.5

芯数	A	B	C	D	E	F	G	H
8	22.4	17.4	10	11.9	3.4	2.8	8.1	5.6
16	30.2	25.2	10	19.7	3	2.4	8.5	6
20	32.8	27.8	10	22.3	3	2.4	8.5	6
25	38.0	33.0	10	27.5	3	2.4	8.5	6
34	45.8	40.8	10	35.3	3	2.4	8.5	6
50	61.4	56.4	10	50.9	3	2.4	8.5	6

共通仕様

● MRシリーズコネクタは、平型端子を使用した高信頼型の小型多芯コネクタです。もとは、電子機器、通信機器な

どのデータ端末機器用ローコストコネクタとして開発されたため、FA機器をはじめ、計測機器、医療機器、レ

ジャー機器と幅広くその実力を発揮することができます。

● ネジロック、バネロックの両方が使えるフードを使用することにより、激しい振動部での使用にも耐えることができ

ます。種類としては機器間接続にもっともよく使われるハンダ付けタイプのオスコネクタと、ハンダ付けタイプのメ

スコネクタを用意いたしました。

下記、共通仕様に表記されております。カタログページの検索にはこちらをご利用j下さい。

基本仕様

材料／仕上

項目	材料	仕上
絶縁体	ジアリルフタレート樹脂	ブルー
オスコンタクト	黄銅	銀メッキ
メスコンタクト	リン青銅	銀メッキ
フード	ABS樹脂	グレー
バネロック	ステンレス鋼	-
固定金具	亜鉛ダイキャスト	亜鉛ユニクロメッキ

使用方法

コネクタ×フード組合せ表

コネクタ	フード
	ストレート >>3085ページ	縦横兼用 >>3085ページ	中継用ストレート >>3085ページ
	MR-*L+	MR-*LW+	MR-*LK2+
オス >>3084ページ	○	○	○
メス >>3084ページ	○	○	○

フード×フード組合せ表

フード		フード
		ストレート >>3085ページ	縦横兼用 >>3085ページ	中継用ストレート >>3085ページ
		MR-*L+	MR-*LW+	MR-*LK2+
ストレート >>3085ページ	MR-*L+	×	×	○
縦横兼用 >>3085ページ	MR-*LW+	×	×	○
中継用ストレート >>3085ページ	MR-*LK2+	○	○	×

・コネクタはオス⇔メスの組合せで同一芯数であれば結合可能です。

使用例

コンタクト配列図

適用電線

	AWG	mm2
サイズ	22以下	0.32以下

（ただしフードのケーブルクランプ内径によっては、ケーブル仕上外径が同じか、または小さくなるようにしてください。）

電気的特性

項目	特性	条件
定格電流	3A以下	結合後コンタクト単体の許容できる電流
定格電圧	AC300V以下	使用温度範囲内において許容できる電圧
接触抵抗	5mΩ以下	DC1Aにて測定
絶縁抵抗	1000MΩ以上	DC500Vで測定
耐電圧	AC1000V	１分間印加後絶縁破壊のないこと
使用温度範囲	-40℃～＋105℃	-

機械的特性

項目	特性	条件
単芯あたりの挿入抜去力	挿入力：300g以下、抜去力：50g以上	0.6±0.01平鋼製ゲージにて測定
耐振動性	試験後割れやゆるみのないこと	振幅1.5mm、振動周波数10Hz～55Hz、加速度15Gの試験
耐衝撃性	各部に割れや異常のないこと	加速度50Gにて試験
挿抜耐久性	接触抵抗が10mΩ／DC1Aであること	1000回の抜きさしを行った後測定

環境的特性

項目	特性	条件
耐温度性	各部に割れや異常のないこと	－55℃～＋85℃で試験後測定
耐湿性	絶縁抵抗1000MΩ以上／DC500V、耐電圧AC1000V／1分間であること	温度40℃、時間96H、湿度90～95％で測定
耐腐食性	はなはだしい腐食がなく接触抵抗10mΩ／ DC1A以下であること	５％塩水、48時間試験後測定

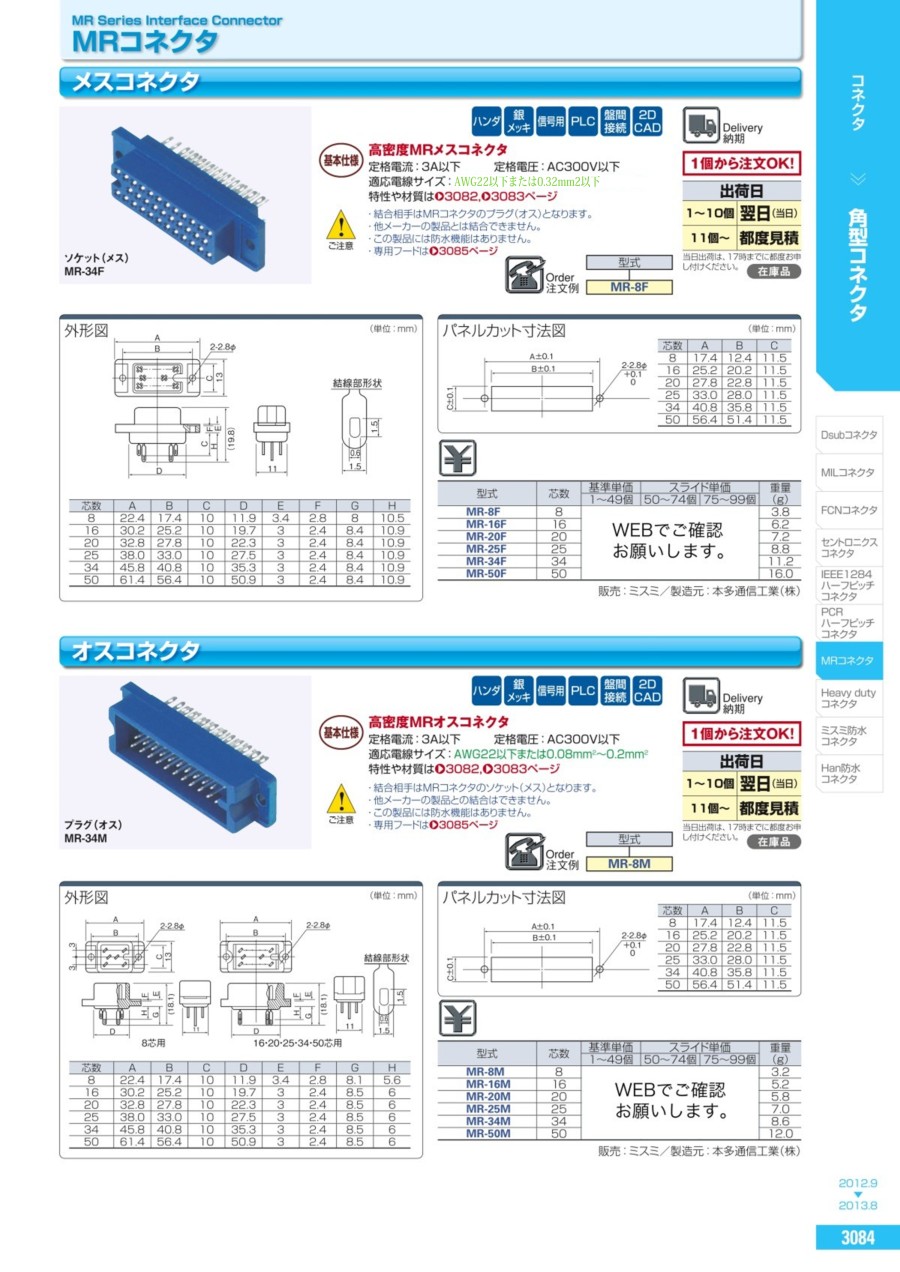

カタログ
