【第一電子工業】製商品　ｾﾝﾄﾛﾆｸｽｺﾈｸﾀ　圧接バネロックタイプ(オス)

【第一電子工業】製商品　ｾﾝﾄﾛﾆｸｽｺﾈｸﾀ　圧接バネロックタイプ(オス)
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
57F-30140-20S
型番芯数ABCDE重量
g
57F-30140-20S1437.8228.6012.95423.225.17.0
57F-30240-20S2448.6439.4023.74936.338.210.5
57F-30360-20S3661.6252.2036.70351.553.414.4
57F-30500-20S5076.7467.2251.81668.570.418.7

概要仕様

外形図

（単位：ｍｍ）
                             ◆プラグ（オス）
ｾﾝﾄﾛﾆｸｽｺﾈｸﾀ　圧接バネロックタイプ(オス):関連画像
芯数ABCDE
1437.8228.6012.95423.225.1
2448.6439.4023.74936.338.2
3661.6252.2036.70351.553.4
5076.7467.2251.81668.570.4


型番リスト

表示件数
  • 1
    • 型番
    57F-30140-20S
    57F-30240-20S
    57F-30360-20S
    57F-30500-20S
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,207円
    ( 1,328円 )
    在庫品1日目当日出荷可能
    1,679円
    ( 1,847円 )
    在庫品1日目当日出荷可能
    1,437円
    ( 1,581円 )
    在庫品1日目当日出荷可能
    2,162円
    ( 2,378円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    オールプラスチックのフラットケーブル圧接タイプコネクタです。 通信機器、計測機器
    【特長】
    ・勘合部の台形形状により誤挿入を防止します
    ・セルフクリーニング構造で安定した接触が可能

    【ココが特長】
    ●本製品は第一電子工業(DDK)製の商品です。
    ●一括圧接にて電線接続が行えるオールプラスチック製のオスコネクタです。
    ●圧接バネロックタイプのメスコネクタはこちら

    【ご注意】
    ・ネジロック式のものとは結合できません。（ロック方式が違うため）
    ・結線は圧接式ですので、専用圧接工具またはミスミ取扱いの簡易圧接工具（P524）をご使用ください。
    ・なお、ミスミ取扱簡易工具で結線をした場合は、圧接後十分な確認を行ってからご使用ください。

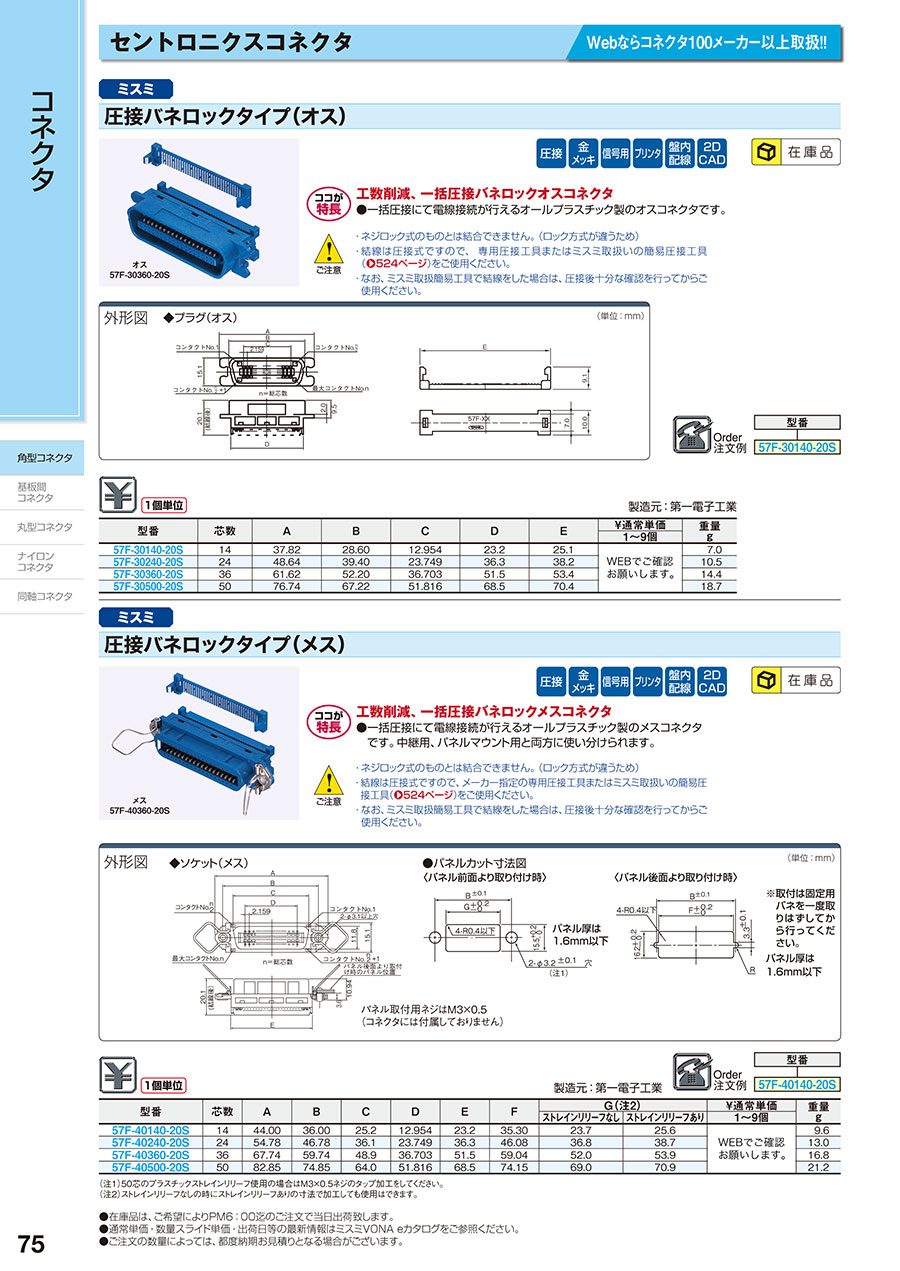

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-75

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
