半田付けタイプ・デップタイプコネクタ ケーブル用ストレートフード付プラグ（オス）5７シリーズ

半田付けタイプ・デップタイプコネクタ ケーブル用ストレートフード付プラグ（オス）5７シリーズ
  • オス 57-30360
  • オス RC-30360
  • 使用方法
  • 一部SALE 2026/03/31まで
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
580円～1,621円特別価格
税込単価
638円～1,783円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

セントロニクスコネクタ ハンダ付けバネロックタイプ（パネルマウントメス）

ミスミ

セントロニクスコネクタ ハンダ付けバネロックタイプ（パネルマウントメス）
4.2
通常価格(税別)： 502円 (税込価格：552円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

半田付けタイプ・デップタイプコネクタ ケーブル用ストレートフード付ソケット（メス）5７シリーズ

ミスミ

半田付けタイプ・デップタイプコネクタ ケーブル用ストレートフード付ソケット（メス）5７シリーズ
4
通常価格(税別)： 818円 (税込価格：900円)

通常出荷日：在庫品1日目

アンフェノール・インターフェイス用プラグコネクタ基板間接続やインターフェィス接...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

ミスミユニット事例

プローブ治具の段替え

未確定：候補が7型番あります。
    数量：

    商品仕様

    規格表

    型式
    RC-30140
    ■ 57シリーズ（第一電子工業製）
    型番ピン数ABCDEFG
    57-30140141341.437.89.1以下21.425.56.5×9.8
    57-302402423.84148.69.1以下2136.511.1×9.8
    57-303603636.74361.69.1以下2349.213.9×9.8
    57-305005051.845.476.79.1以下25.464.317.0×9.8
    		  ■ RCシリーズ（ミスミ製）
    型番ピン数ABCDEFG
    RC-30140141339.337.98.121.225.6φ7.0
    RC-303603636.740.661.87.922.649.3φ11.5
    RC-305005051.843.8778.524.964.4φ12.5

    [ ! ] 第一電子工業製、ミスミ製は互換性があります。※両製品ともセントロニクスコネクタ規格を準拠しております。

    概要仕様

    外形図

    （単位：ｍｍ）
    ■ 57シリーズ（第一電子工業製）■ RCシリーズ（ミスミ製）
    ｾﾝﾄﾛﾆｸｽｺﾈｸﾀ　ハンダ付けバネロックタイプ(オス):関連画像ｾﾝﾄﾛﾆｸｽｺﾈｸﾀ　ハンダ付けバネロックタイプ(オス):関連画像

    嵌合後寸法（参考）
    ●57-30タイプと57-40タイプ
    ｾﾝﾄﾛﾆｸｽｺﾈｸﾀ　ハンダ付けバネロックタイプ(オス):関連画像
    型式篏合相手型式H
    57-3014057-4014042.5
    57-3024057-4024042.0
    47-3036047-4036044.0
    47-3050047-4050046.7
    ●57-30タイプと57-60タイプ
    ｾﾝﾄﾛﾆｸｽｺﾈｸﾀ　ハンダ付けバネロックタイプ(オス):関連画像
    型式篏合相手型式K
    57-3014057-6014074.0
    57-30240ーー
    47-3036047-6036077.7
    47-30500ーー

    関連部品

    ■嵌合相手
    型番ピン数（別売）推奨篏合相手
    パネルマウント (メス(ソケット))パネルマウント (メス(ソケット))パネルマウント (メス(ソケット))コネクタ付ケーブル (メス(ソケット))
    機器内用インターフェース用中継用
    57-301401457-2014057-4014057-60140DCENT-S□-□-14-□
    57-302402457-2024057-40240ーDCENT-S□-□-24-□
    57-303603657-20360-D35-CG57-4036057-60360DCENT-S□-□-36-□
    57-305005057-2050057-40500ーDCENT-S□-□-50-□

    型番ピン数（別売）推奨篏合相手
    パネルマウント (メス(ソケット))パネルマウント (メス(ソケット))コネクタ付ケーブル (メス(ソケット))
     中継用
    RC-3014014RC-40140RC-60140CENT-S□-□-14-□
    RC-3036036RC-40360ーー
    RC-3050050RC-40500RC-60500CENT-S□-□-50-□
    [ ! ] 嵌合相手は同シリーズを推奨します。シリーズが異なる場合、嵌合保証はできかねます。
    ■ジェンダーチェンジャー
    型式ピン数本体形状
    PSGC-36F-F36メス/メス
    PSGC-50F-F50
    PSGC-36M-M36オス/オス
    PSGC-50M-M50

    型番リスト

    表示件数
  • 1
    • 型番
    57-30140
    57-30240
    57-30360
    57-30500
    RC-30140
    RC-30360
    RC-30500

    ピン数

    タイプ

    		RoHS?最小発注数量
    14
    通常価格タイプ
    10
    1個
    24
    通常価格タイプ
    10
    1個
    36
    通常価格タイプ
    10
    1個
    50
    通常価格タイプ
    10
    1個
    14
    低価格タイプ
    10
    1個
    36
    低価格タイプ
    10
    1個
    50
    低価格タイプ
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,003円
    ( 1,103円 )
    在庫品1日目当日出荷可能
    1,285円
    ( 1,414円 )
    在庫品1日目当日出荷可能
    1,142円
    ( 1,256円 )
    在庫品1日目当日出荷可能
    1,621円1,053円
    ( 1,158円 )
    在庫品1日目当日出荷可能
    580円
    ( 638円 )
    在庫品1日目当日出荷可能
    849円509円
    ( 560円 )
    在庫品1日目当日出荷可能
    959円
    ( 1,055円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    アンフェノール・インターフェイス用プラグコネクタ
    基板間接続やインターフェィス接続等、多岐にわたる
    【特長】
    角型コネクタの代表的57シリーズは、57ファミリーコネクタの基本となるもので、下記の5タイプがあります
    ●57-10タイプ（ユニット接続用プラグ）
    ●57-20タイプ（ユニット接続用レセプタクル）
    ●57-30タイプ（ケーブル用ストレートフード付プラグ）
    ●57-40タイプ（ロックスプリング付パネル用レセプタクル）
    ●57-60タイプ（ケーブル中継用レセプタクル）

    定格電圧 AC500V（r,m.s,）
    定格電流 5A ／コンタクト
    耐 電 圧 AC1.200V（r.m.s.）1 分間
    絶縁抵抗 DC500Vで1,000MΩ以上
    接触抵抗 DC5Aで5mΩ以下
    使用温度範囲 -55℃〜 +105℃
    適合電線（最大） 単線：0.65mm（導体径）又は、AWG22 以下より線：0.2mm2（導体断面積）又は、AWG24以下

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    【ココが特長】
    ●ケーブルをハンダで取り付けて対パネル接続用に使用するコネクタです。
    ●ハンダ付け バネロックタイプ メスコネクタはこちらをご確認下さい

    【ご注意】
    ・P75、P76の圧接タイプとも結合できます。
    ・P73のネジロック式とは結合できません。
    ■終息予定商品：RC-30140、RC-30360、RC-30500
    　　生産上の都合で終了予定がございます。在庫が無くなり次第終了となります(2016年12月）。

    使用方法

    使用例

    ｾﾝﾄﾛﾆｸｽｺﾈｸﾀ　ハンダ付けバネロックタイプ(オス):関連画像

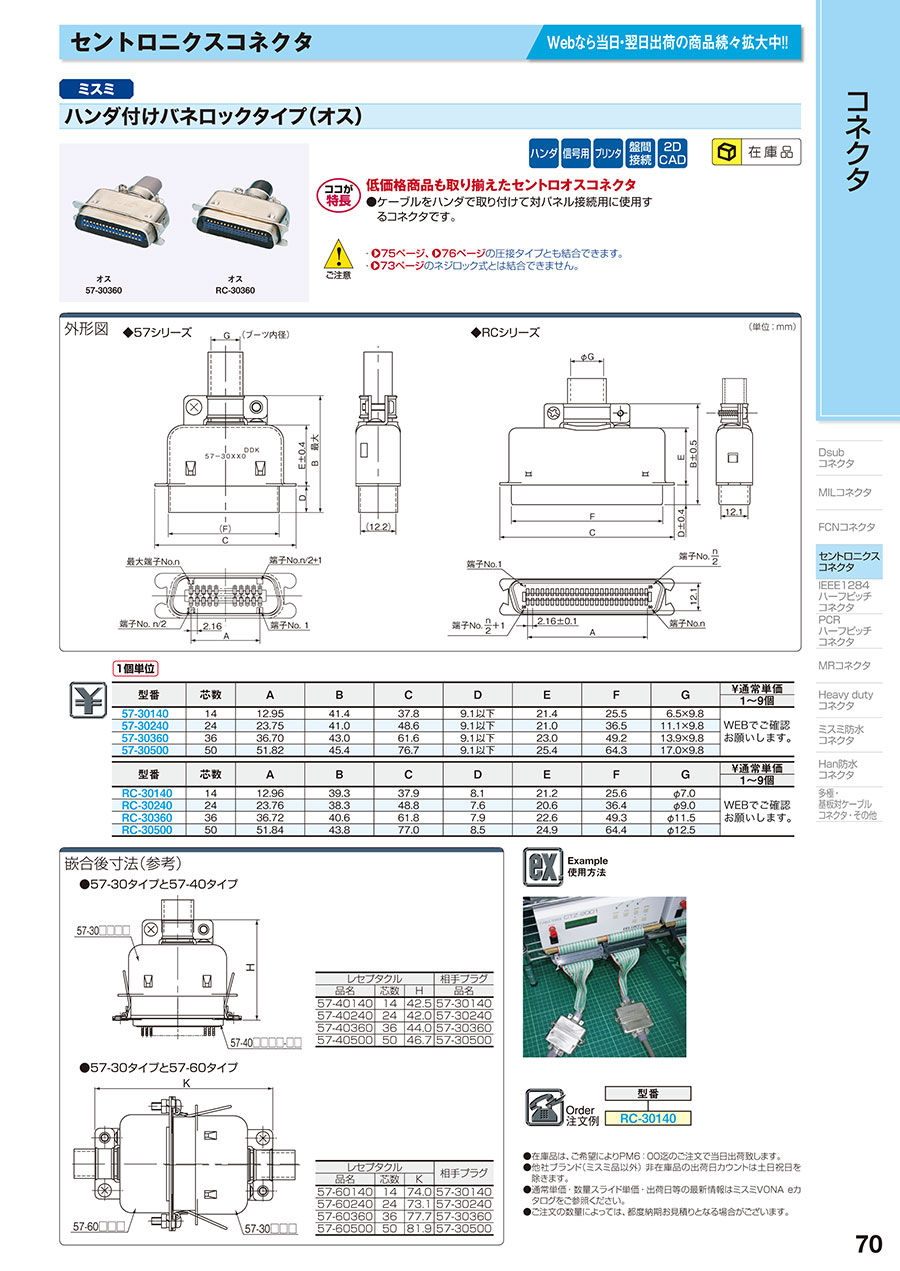

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-70

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
