【東洋技研】PCV5シリーズ(バネクランプ式・FCNコネクタ)
規格・仕様：
- 信号用
- センサー
- PLC
- 125V
- コネクタ
- FCNコネクタ
- 端子台クランプ
- バネ
- 極数 (極)
- 40
- 取付方法
- DINレール/直付け
- 端子間ピッチ (mm)
- 5
- 対応機器
- PLC
- 対応機器メーカ
- 三菱電機 / オムロン
- 寸法 縦 (mm)
- 41
- 寸法 横 (mm)
- 107
- 寸法 奥行き (mm)
- 43
- 端子台極数 (極)
- 40
- コネクタ極性 (搭載コネクタ)
- オス
- 端子台タイプ
- バネクランプ式
- 結線方式
- 裸端子/棒端子
－閉じる
PCV5-4F402の仕様・寸法情報
コネクタ
FCNコネクタ
端子台クランプ
バネ
極数(極)
40
取付方法
DINレール/直付け
端子間ピッチ(mm)
5
対応機器
PLC
対応機器メーカ
三菱電機 / オムロン
寸法 縦(mm)
41
寸法 横(mm)
107
寸法 奥行き(mm)
43
端子台極数(極)
40
コネクタ極性 (搭載コネクタ)
オス
端子台タイプ
バネクランプ式
結線方式
裸端子/棒端子
商品仕様
規格表
| 型式 | 重量 (g) |
| PCV5-4F402 | 107 |
概要仕様
適合ハーネス
| 型式 | 極数 | 実装コネクタ(オス) | 推奨ハーネス |
| PCV5-4F402 | 40 | 1747053-1(タイコエレクトロニクス) | NFCNシリーズ |
仕様
| 仕様 | ||
| 定格電圧 | AC/DC 125V | |
| 定格電流 | 1A | |
| 耐電圧 | AC500V/1分間 | |
| 絶縁抵抗 | 1000MΩ以上(DC500Vにて) | |
| 耐振動性 | 10〜55Hz/複振幅 1.5mm | |
| 耐衝撃性 | 491m/S2 | |
| 周囲温度(動作) | −20〜＋55℃ | |
| 周囲温度(保管) | −25〜＋85℃ | |
| 相対湿度 | 45〜85％R.H. | |
| 端子間ピッチ | 5mm | |
| 適合電線 | 単 線 | φ1.6mm |
| 撚り線 | 1.25mm2/AWG16 | |
| 電線むき長さ | 11mm | |
| 取付方法 | 35mmDINレールまたは直付け | |
材質
| 絶縁本体 | PBT(ポリブチレンテレフタレート) |
| 開閉ボタン | PPE(ポリフェニレンエーテル) |
| ケース | PPE(ポリフェニレンエーテル) |
| 導電板 | BsR(真鍮) |
| バ ネ | ステンレス |
| 基 板 | GE4F(ガラス布・エポキシ) |
詳細情報
基本情報
【特長】
・振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用した。
・安定した結線力を長期に渡り保持しますので増し締め等のメンテナンスフリーが実現する。
・コネクタから端子台へは1対1で結線されており、実装コネクタも多数ご用意。
・5mmピッチのスプリングロック式端子台を採用し、従来のネジ式よりも省スペース化を実現。
・増し締めの必要がなくメンテナンスフリー。
・フェルール（棒圧着端子）使用時だけでなくストリップ電線でも配線可能。
・配線のしやすい段差のついた二段端子を実装。
バネ結線で省スペースFCNタイプ
●コネクタ部には、タイコエレクトロニクス1747053-1を搭載しています。
●端子台のケーブル締め付けがバネ圧式のため、ネジ結線と違い安定した結線力を保持します。
●端子台のピッチが5mmで2列端子台構造のため、省スペース化がはかれます。
●35mmDINレールにワンタッチで取付できます。また直取付けにも対応いたします。

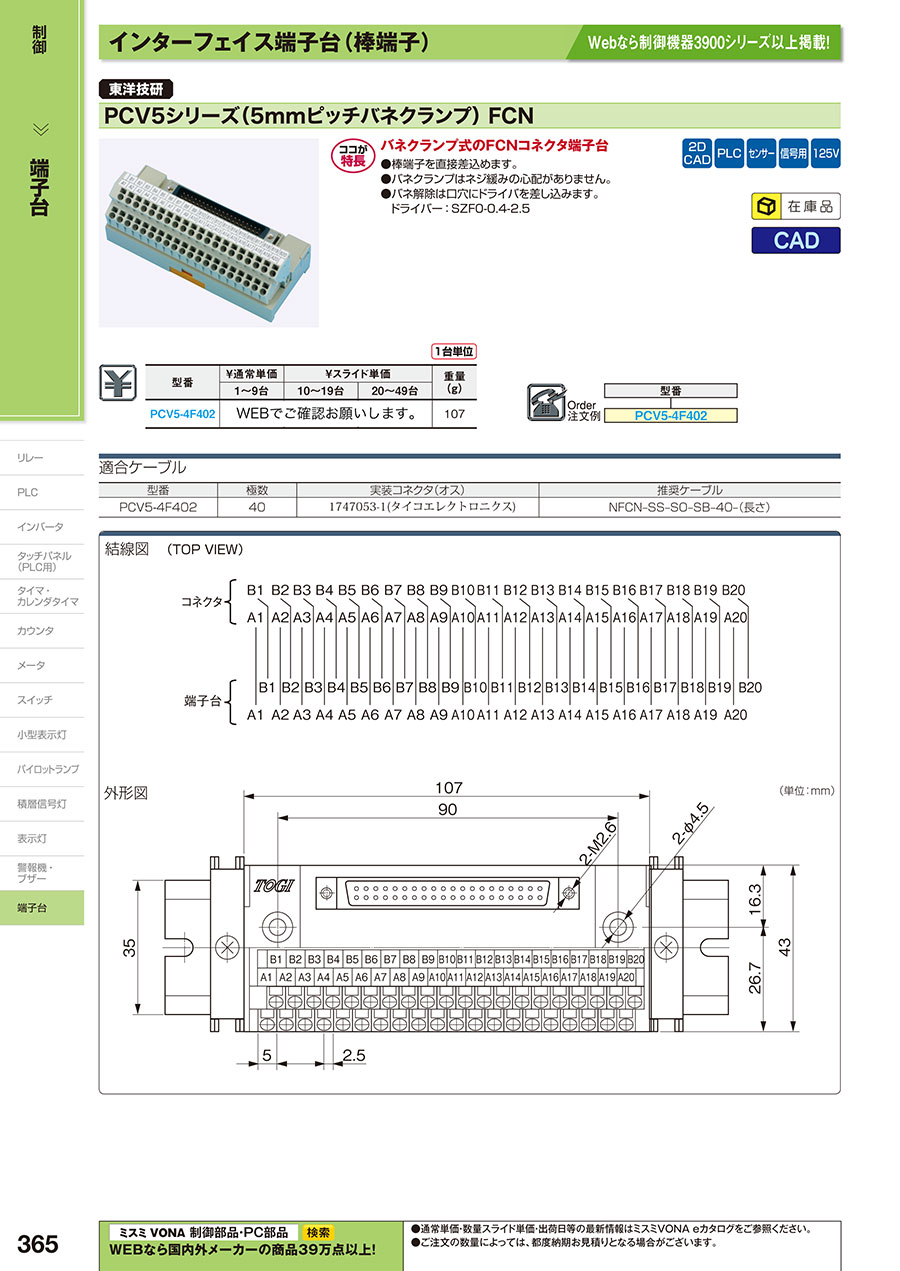

カタログ
