MWIシリーズ(上下分割)
- 通常単価(税別)
- 4,200円
- 税込単価
- 4,620円
通常出荷日：在庫品1日目当日出荷可能
上下段の分割配線で横幅80mmの省スペースを実現。コネクタ番号と端子台記名板は同一番号を採用。富士通F...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
MWI-FCN40-HWTB40の仕様・寸法情報
コネクタ
MILコネクタ
端子台ネジ
M3
極数(極)
40
取付方法
DINレール/直付け
端子間ピッチ(mm)
7
対応機器
PLC
寸法 縦(mm)
86
寸法 横(mm)
80
寸法 奥行き(mm)
42.5
対応圧着端子
Y端子
端子台極数(極)
40
コネクタ極性 (搭載コネクタ)
オス
端子台ネジタイプ
セルフアップ
-
-
chemSHERPA
調査中
商品仕様
規格表
| 型式 | 極数 |
| MWI-FCN40-HWTB40 | 40 |
概要仕様
接続情報
| 型式 | 極数 | 実装コネクタ(富士通)オス | 推奨ハーネス | コネクタ端子台重量(ｇ) |
| MWI-FCN40-HWTB40 | 40 | FCN-364P040-AU | NFCN-SS-SO(商品ページ) | 約180 |
仕様
| 定格電圧 | AC/DC125V |
| 定格電流 | 1A |
| 耐電圧 | ＡＣ５００V １分間 |
| 耐振動性 | 複振幅1.5mm/1時間(10〜55Hz/min) |
| 耐衝撃性 | 10G相当 |
| 絶縁抵抗 | 100MΩ以上(DC500Vメガ) |
| 周囲温度(動作) | −20〜+80℃ |
| 周囲温度(保管) | −20〜+80℃ |
| 相対温度 | 45〜85% |
| 端子間ピッチ | 7mm |
| 端子台ネジ | M3 |
| 締付トルク | 0.6〜0.9N・m |
| 適合電線 | 1.25mm2Max |
| (2mm2Max：指定圧着端子使用時) |
材質
| 端子台 | ＵＬ９４Ｖ-１(ポリカーポネイド) |
| 端子ネジ | 鉄、ニッケルメッキ |
| 端子板 | 黄銅、スズメッキ |
| ケース | ＵＬ９４Ｖ-０(ポリカーポネイド) |
詳細情報

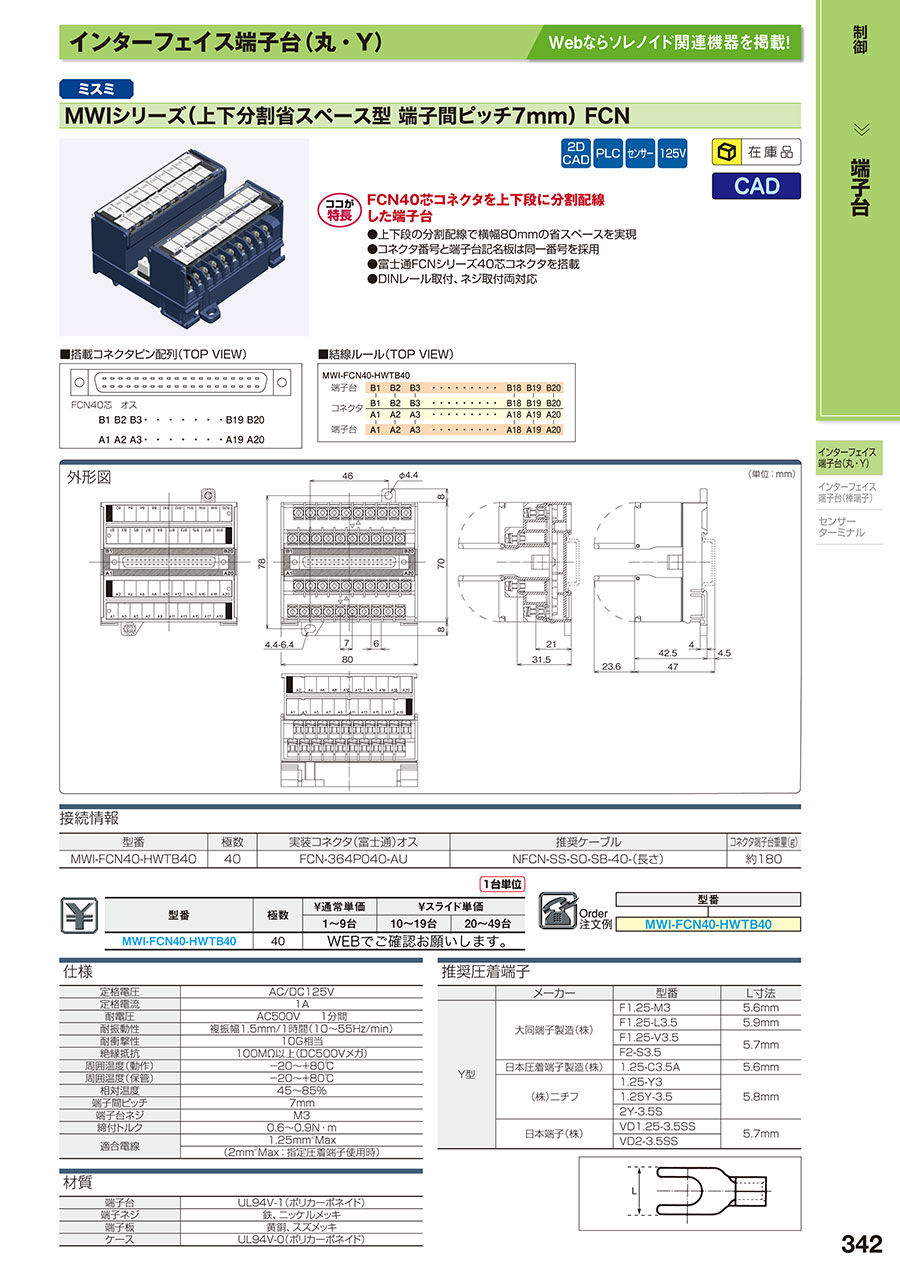

カタログ
