【オムロン】MILコネクタ 基板ストレートオスコネクタ(BOX型)
- 通常単価(税別)
- 160円～864円
- 税込単価
- 176円～950円
通常出荷日：在庫品1日目当日出荷可能
【特長】オムロン製のBOX型、基板実装用MILストレートオスコネクタです。各種FA機器の基板に使用可能...
詳細を確認
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| XG4C-1031 |
| 型式 | 芯数 | 重量 g |
| XG4C-1031 | 10 | 1.2 |
| XG4C-1431 | 14 | 1.6 |
| XG4C-1631 | 16 | 1.8 |
| XG4C-2031 | 20 | 2.2 |
| XG4C-2631 | 26 | 2.7 |
| XG4C-3031 | 30 | 3.1 |
| XG4C-3431 | 34 | 3.4 |
| XG4C-4031 | 40 | 4.1 |
| XG4C-5031 | 50 | 5.0 |
| XG4C-5071 | 50 | 5.0 |
| XG4C-6031 | 60 | 5.9 |
| XG4C-6071 | 60 | 5.9 |
| XG4C-6431 | 64 | 6.3 |
| XG4C-6471 | 64 | 6.3 |

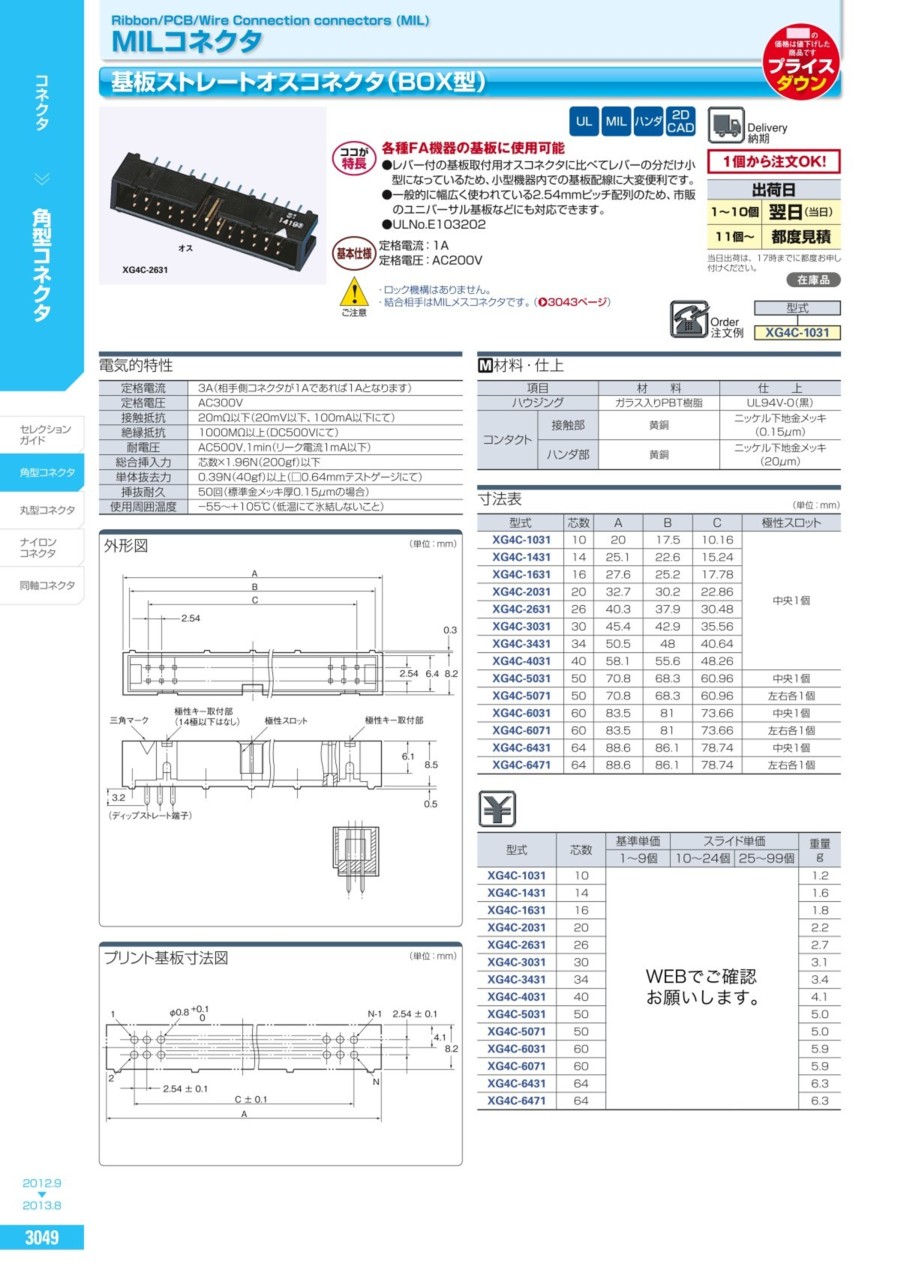

概要仕様
外形図
（単位：ｍｍ）
プリント基板寸法図
（単位：ｍｍ）
電気的特性
| 定格電流 | 3A(相手側コネクタが1Aであれば1Aとなります) |
| 定格電圧 | AC300V |
| 接触抵抗 | 20mΩ以下(20mV以下、100mA以下にて) |
| 絶縁抵抗 | 1000MΩ以上(DC500Vにて) |
| 耐電圧 | AC500V,1min(リーク電流1mA以下) |
| 総合挿入力 | 芯数×1.96N(200gf)以下 |
| 単体抜去力 | 0.39N(40gf)以上(□0.64mmテストゲージにて) |
| 挿抜耐久 | 50回(標準金メッキ厚0.15μmの場合) |
| 使用周囲温度 | −55〜＋105℃(低温にて氷結しないこと) |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
265円 ( 292円 ) | 在庫品1日目当日出荷可能 |
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
225円 ( 248円 ) | 在庫品1日目当日出荷可能 |
187円 ( 206円 ) | 在庫品1日目当日出荷可能 |
299円 ( 329円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
345円 ( 380円 ) | 在庫品1日目当日出荷可能 |
642円 ( 706円 ) | 在庫品1日目当日出荷可能 |
847円 ( 932円 ) | 在庫品1日目当日出荷可能 |
579円 ( 637円 ) | 在庫品1日目当日出荷可能 |
864円 ( 950円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
オムロン製のBOX型、基板実装用MILストレートオスコネクタです。
各種FA機器の基板に使用可能です。
レバー付の基板取付用オスコネクタに比べてレバーの分だけ小型になっているため、小型機器内での基板配線に大変便利です。
一般的に幅広く使われている2.54mmピッチ配列のため、市販のユニバーサル基板などにも対応できます。
【ココが特長】
各種FA機器の基板に使用可能
●本製品はオムロン製の商品です。
●レバー付の基板取付用オスコネクタに比べてレバーの分だけ小型になっているため、小型機器内での基板配線に大変便利です。
●一般的に幅広く使われている2.54mmピッチ配列のため、市販のユニバーサル基板などにも対応できます。
●ULNo.E103202
【基本仕様】
定格電流：1A
定格電圧：AC200V
【ご注意】
・ロック機構はありません。
・結合相手はMILメスコネクタです。（こちら）
各種FA機器の基板に使用可能
●本製品はオムロン製の商品です。
●レバー付の基板取付用オスコネクタに比べてレバーの分だけ小型になっているため、小型機器内での基板配線に大変便利です。
●一般的に幅広く使われている2.54mmピッチ配列のため、市販のユニバーサル基板などにも対応できます。
●ULNo.E103202
【基本仕様】
定格電流：1A
定格電圧：AC200V
【ご注意】
・ロック機構はありません。
・結合相手はMILメスコネクタです。（こちら）
カタログ
商品担当おすすめ
【オムロン】MILコネクタ 基板ストレートオスコネクタ(BOX型)のレビュー
基板に実装するコネクタ
5
5.02022/06/03
信号数が多い場合によく使用しているコネクタです。
バリエーションが豊富で便利です。
0人が参考にしています。
基板実装
5
5.02020/01/28
自作基板のJTAG用コネクタとして使用しました。安心して使用できるコネクタです。このシリーズのピン数違いのものも含め、自...もっと読む
0人が参考にしています。
製品
5
5.02019/12/26
急ぎで必要だったのでこちらで購入させていただきました。
短納期・低価格で助かりました。
0人が参考にしています。
検証用途
5
5.02019/12/04
安価ですが十分な品質です。
しっかりと接続できており、問題ありません。
0人が参考にしています。
製品
5
5.02019/05/21
型式違いでこちらのシリーズで統一しています。
前に比べると芯数の表示が見やすくなったように思います。
0人が参考にしています。
