【オムロン】MILコネクタ バラ線用圧接工具

【オムロン】MILコネクタ バラ線用圧接工具 XY2B-7006
  • 商品分類
    圧接工具

型番:

XY2B-7006
解除
    数量：
    －閉じる

    XY2B-7006の仕様・寸法情報

    商品分類
    圧接工具
    -
    -

    商品仕様

    規格表

    型式
    XY2B-7006
    型式重量g
    XY2B-7006143.7

    概要仕様

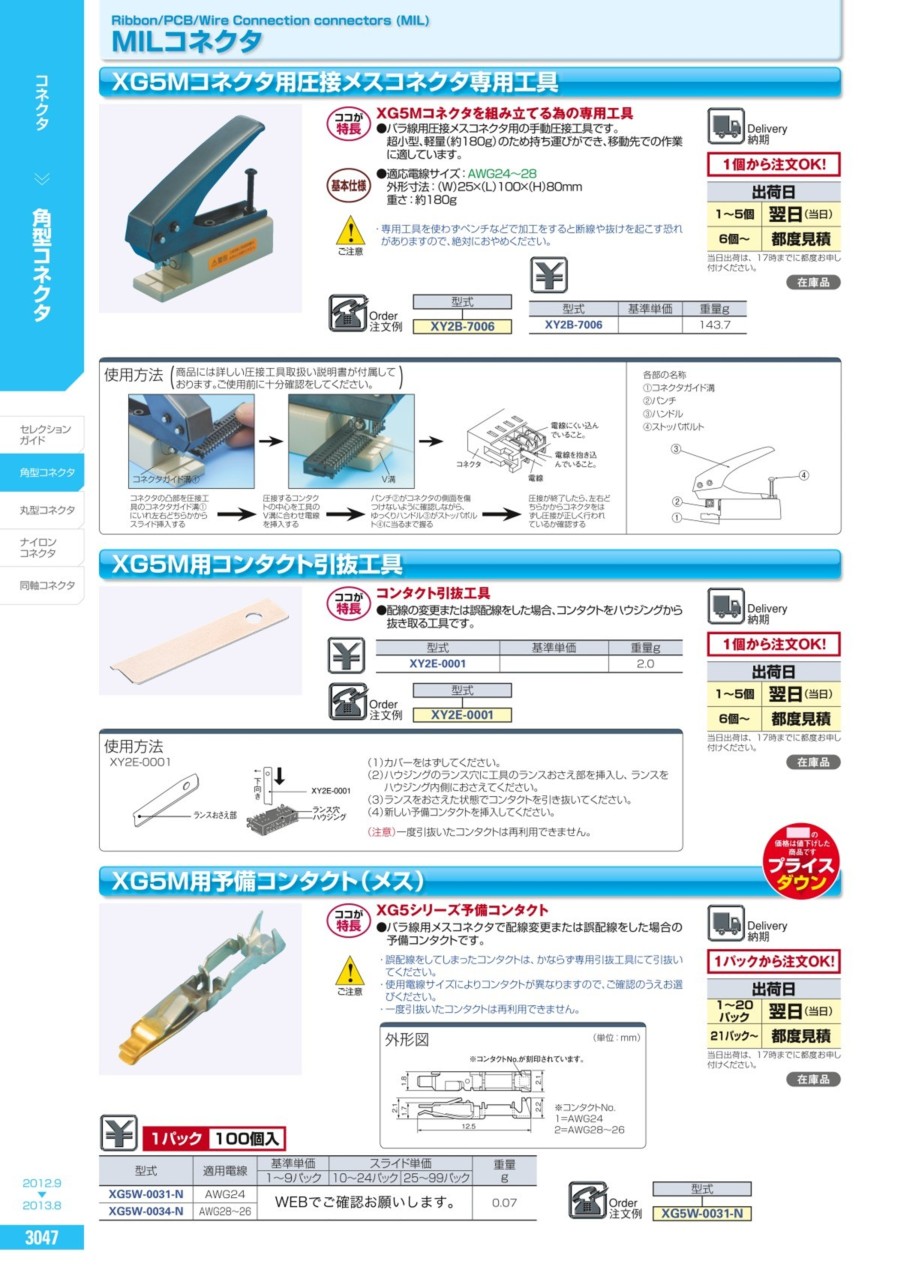

    使用方法

    商品には詳しい圧接工具取扱い説明書が付属しております。ご使用前に十分確認をしてください。
    MILコネクタ バラ線用圧接工具:関連画像    		各部の名称
    ①コネクタガイド溝
    ②パンチ
    ③ハンドル
    ④ストッパボルト
    MILコネクタ バラ線用圧接工具:関連画像
    コネクタの凸部を圧接工
    具のコネクタガイド溝①
    にいれ左右どちらかから
    スライド挿入する    		MILコネクタ バラ線用圧接工具:関連画像圧接するコンタク
    トの中心を工具の
    V溝に合わせ電線
    を挿入する    		MILコネクタ バラ線用圧接工具:関連画像パンチ②がコネクタの側面を傷
    つけないように確認しながら、
    ゆっくりハンドル③がストッパボル
    ト④に当るまで握る    		MILコネクタ バラ線用圧接工具:関連画像圧接が終了したら、左右ど
    ちらかからコネクタをは
    ずし圧接が正しく行われ
    ているか確認する

    型番リスト

    表示件数
  • 1
    • 型番
    XY2B-7006
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,962円
    ( 14,258円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    コネクタ専用工具でバラ線圧接コネクタ用の工具。
    【特長】
    ・この簡易圧接工具は、超小型、軽量のため実験室などで試作用に、あるいは機器のメンテナンス時の修理用に最適です
    【用途】
    ・XG5M用工具

    【ココが特長】
    XG5Mコネクタを組み立てる為の専用工具
    ●バラ線用圧接メスコネクタ用（こちら）の手動圧接工具です。
    　超小型､軽量（約180g）のため持ち運びができ､移動先での作業に適しています｡

    【基本仕様】
    ●適応電線サイズ：AWG24〜28
    　外形寸法：（W）25 ×（L）100×（H）80mm
    　重さ：約180g

    【ご注意】
    ・専用工具を使わずペンチなどで加工をすると断線や抜けを起こす恐れがありますので､絶対におやめください｡

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【オムロン】MILコネクタ バラ線用圧接工具の型番XY2B-7006のページです。 型番XY2B-7006に関する仕様情報を記載しております。
    【オムロン】MILコネクタ バラ線用圧接工具のレビュー
    4.1平均満足度：4.16件のレビュー
    試作品の配線
    4
    満足度：4.02016/04/25
    圧着工具は高価なものが多いのですが、この工具は安い。 勘合するコネクタがたくさんあり、便利に使っています。
    1人が参考にしています。
    オムロンMILコネクタの圧接
    5
    満足度：5.02022/03/01
    オムロン製の純正工具なので、MILコネクタの圧接に問題なく使えます。
    0人が参考にしています。
    MILコネクタ圧着工具として
    2
    満足度：2.02021/01/12
    オムロンの正規品で問題なく使用できました。価格も他と遜色なく良かったです。

    ミスミからのコメント

    いつもミスミをご利用頂きまして誠にありがとうございます。 商品に問題なくご利用いただけたとのことで、良かったです。 引き続きご愛顧の程よろしくお願い申し上げます。

    0人が参考にしています。
    MILコネクタ圧接用
    5
    満足度：5.02019/12/20
    MILコネクタ圧着用に使用しました。 圧着工具は一般的に高価なものがほとんどですがこれは安くて助かります。
    0人が参考にしています。
    用途に合わせたピンのみ接続
    5
    満足度：5.02018/07/05
    接続ピンがすべてに必要ないときに、こちらの商品で必要な個所のみ圧着ができ、しかも他の圧着機に比べ安価です。
    0人が参考にしています。
