エレクトロニクス部品技術窓口
【オムロン】製商品 MILコネクタ バラ線用圧接メスコネクタ
未確定：候補が24型番あります。
商品仕様
規格表
| 型式 | - | 適用電線記号 |
| XG5M | - | 2035-N |
| 型式 | 適用電線記号 | 芯数 | 極性ガイド | 重量 g | |
| AWG24 | AWG28〜26 | ||||
| XG5M | 1032-N | 1035-N | 10 | 中央1つ | 2.0 |
| 1432-N | 1435-N | 14 | 中央1つ | 2.5 | |
| 1632-N | 1635-N | 16 | 中央1つ | 2.8 | |
| 2032-N | 2035-N | 20 | 中央1つ | 3.3 | |
| 2632-N | 2635-N | 26 | 中央1つ | 4.0 | |
| 3032-N | 3035-N | 30 | 中央1つ | 4.5 | |
| 3432-N | 3435-N | 34 | 中央1つ | 5.0 | |
| 4032-N | 4035-N | 40 | 中央1つ | 5.8 | |
| 5032-N | 5035-N | 50 | 中央1つ | 7.1 | |
| 5033-N | 5036-N | 50 | 左右各1つ | 7.1 | |
| 6032-N | 6035-N | 60 | 中央1つ | 8.3 | |
| — | 6036-N | 60 | 左右各1つ | 8.3 | |
| 6432-N | － | 64 | 中央1つ | 8.8 | |
| — | 6436-N | 64 | 左右各1つ | 8.8 | |
概要仕様
外形図
（単位：ｍｍ） |  | |||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
電気的特性
材料・仕上
| 定格電流 | 3A |
| 定格電圧 | AC300V |
| 絶縁抵抗 | 1000MΩ以上／DC500V |
| 耐電圧 | AC650Vr.m.s／1分間 |
| 接触抵抗 | 20mΩ以下(20mV以下、100mA以下にて) |
| 挿抜寿命 | 50回 |
| 使用温度 | −55℃〜＋85℃ |
材料・仕上
| 項目 | 材 料 | 仕 上 | |
| 絶縁体 | ガラス入りPBT樹脂 | 黒色UL94V-0 | |
| コンタクト | 接触部 | りん青銅 | ニッケル下地金メッキ(0.15μm) |
| 圧接部 | ニッケル下地錫合金メッキ(2.0μm) | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
327円 ( 360円 ) | 在庫品1日目当日出荷可能 |
372円 ( 409円 ) | 在庫品1日目当日出荷可能 |
544円 ( 598円 ) | 在庫品1日目当日出荷可能 |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
555円 ( 611円 ) | 在庫品1日目当日出荷可能 |
507円 ( 558円 ) | 在庫品1日目当日出荷可能 |
631円 ( 694円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
828円 ( 911円 ) | 在庫品1日目当日出荷可能 |
711円 ( 782円 ) | 在庫品1日目当日出荷可能 |
881円 ( 969円 ) | 在庫品1日目当日出荷可能 |
681円 ( 749円 ) | 在庫品1日目当日出荷可能 |
1,009円 ( 1,110円 ) | 在庫品1日目当日出荷可能 |
1,281円 ( 1,409円 ) | 在庫品1日目当日出荷可能 |
1,280円 ( 1,408円 ) | 在庫品1日目当日出荷可能 |
1,281円 ( 1,409円 ) | 在庫品1日目当日出荷可能 |
887円 ( 976円 ) | 在庫品1日目当日出荷可能 |
1,518円 ( 1,670円 ) | 在庫品1日目当日出荷可能 |
1,520円 ( 1,672円 ) | 在庫品1日目当日出荷可能 |
1,520円 ( 1,672円 ) | 在庫品1日目当日出荷可能 |
1,224円 ( 1,346円 ) | 在庫品1日目当日出荷可能 |
1,794円 ( 1,973円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
オムロン製。バラ線で圧接接続を行います。専用工具で容易に圧接できます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
使用方法
使用例

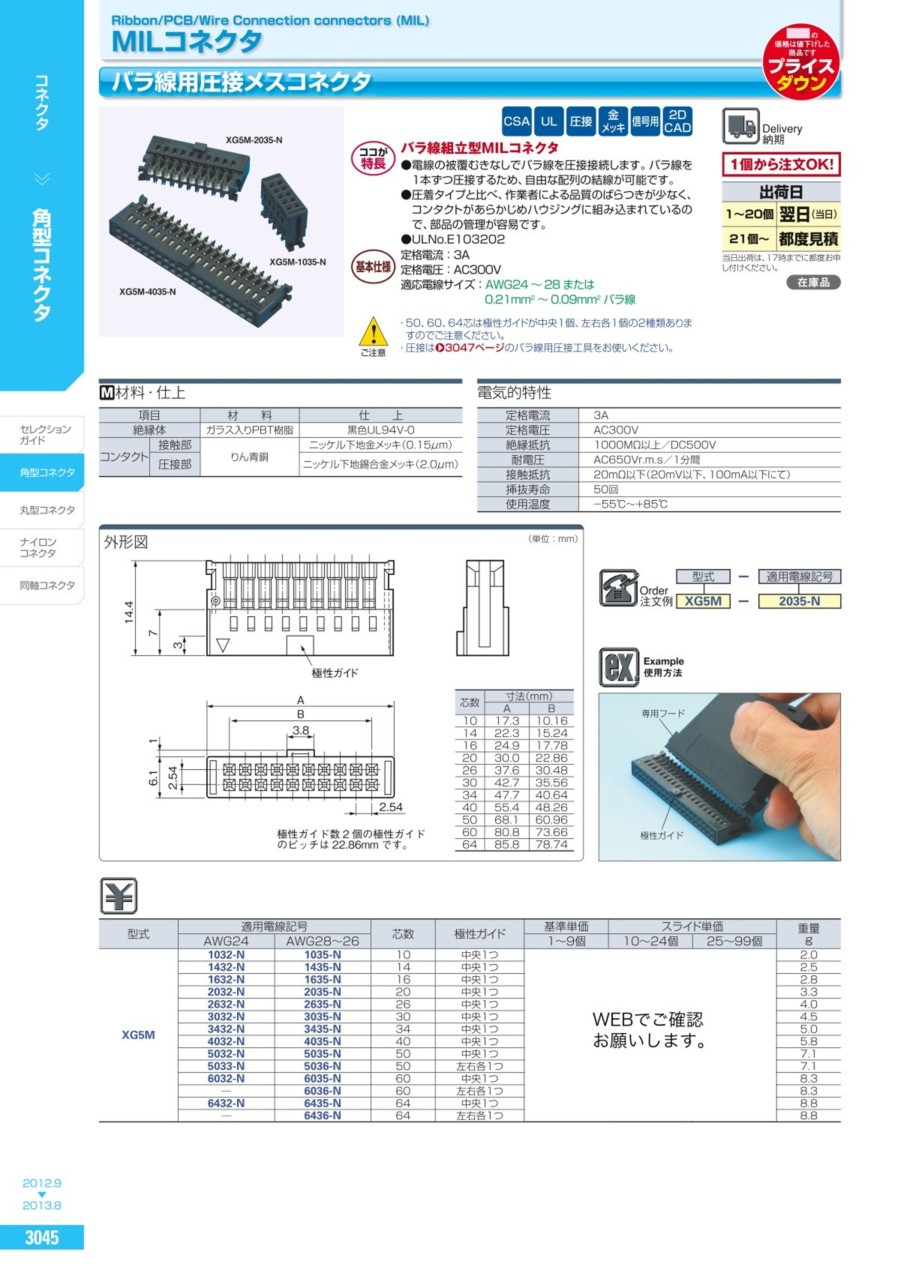

カタログ
商品担当おすすめ
【オムロン】製商品 MILコネクタ バラ線用圧接メスコネクタのレビュー
制御機器の配線
4
4.02023/06/03
今まで使っていたコネクターが入手できなくて、MIL規格のコネクターでバラ線対応で希望のピン数があるのはこれしかなくて仕方...もっと読む
0人が参考にしています。
制御機器の配線
4
4.02021/08/02
他メーカのバラ線用のコネクタが生産終了となったため、こちらのコネクタを使用しました。専用工具が必要ですが線を剥かずに圧着...もっと読む
0人が参考にしています。
社内検査機用に使用
5
5.02021/05/10
バラ線使用した検査機接続部のコネクタを選定して2個だけ特急で必要でした。 少ロットでしたが即日出荷して即組立作業を進める...もっと読む
0人が参考にしています。
コネクタ、ピンセットになっている
5
5.02021/03/22
コネクタの場合、ピンが別売りになってる場合が多いのですが、オムロンのこのコネクタは通常でピンとコネクタがセットになって売...もっと読む
0人が参考にしています。
基板対基板の接続用に
4
4.02020/12/03
バラ線を使う必要があったのでこのコネクタを選定しました。被覆を剝かなくてもいいので、とても楽に作業出来ました。
0人が参考にしています。
