【フエニックス・コンタクト】UM45シリーズ(MILソケットコネクタ)
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 5,740円～13,291円
- 税込単価
- 6,314円～14,620円
貫通モジュール。【特長】・VARIOFACEモジュール。・ネジ接続。・リボンケ...
詳細情報を確認する規格・仕様：
- 信号用
- センサー
- PLC
- コネクタ
- MILコネクタ
- 端子台クランプ
- ネジ
- 取付方法
- DINレール/直付け
- 端子間ピッチ (mm)
- 5
- 寸法 縦 (mm)
- 45
- 端子台タイプ
- ネジクランプ式
- 結線方式
- 裸端子/棒端子
未確定：候補が9型番あります。
商品仕様
規格表
| 型式 |
| UM45-FLKS16 |
| 型式 | 極数 | 重量 (g) | 寸法A (ｍｍ) |
| UM45-FLK10 | 10 | 75.00 | 54 |
| UM45-FLK14 | 14 | 75.90 | 59 |
| UM45-FLKS16 | 16 | 88.00 | 62 |
| UM45-FLKS20 | 20 | 88.00 | 67 |
| UM45-FLKS26 | 26 | 113.50 | 75 |
| UM45-FLKS34 | 34 | 118.00 | 85 |
| UM45-FLKS40 | 40 | 140.10 | 95 |
| UM45-FLKS50 | 50 | 141.50 | 110 |
| UM45-FLKS64 | 64 | 182.40 | 136 |
概要仕様
外形図 | （単位：mm） | |
 |  | 35mm幅DINレール ▶7613ページ 止め金具 ▶5104ページ |
| UM45-FLK10、14 | UM45-FLKS16～64 |
コネクタピン配列 | 電源ストリップ長さ | ||
コネクタかん合面から見たピン配列 |  |
端子台ネジ配列
| TOP VIEW | ||||||||||||||||||||||
| UM45-FLK10 | 2 | 4 | 6 | 8 | 10 | |||||||||||||||||
| 1 | 3 | 5 | 7 | 9 | ||||||||||||||||||
| UM45-FLK14 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | |||||||||||||||
| 1 | 3 | 5 | 7 | 9 | 11 | 13 | ||||||||||||||||
| UM45-FLKS16 | 1 | 6 | 7 | 12 | 13 | |||||||||||||||||
| 2 | 3 | 8 | 9 | 14 | 15 | |||||||||||||||||
| 4 | 5 | 10 | 11 | 16 | ||||||||||||||||||
| UM45-FLKS20 | 1 | 6 | 7 | 12 | 13 | 18 | 19 | |||||||||||||||
| 2 | 3 | 8 | 9 | 14 | 15 | 20 | ||||||||||||||||
| 4 | 5 | 10 | 11 | 16 | 17 | |||||||||||||||||
| UM45-FLKS26 | 1 | 6 | 7 | 12 | 13 | 18 | 19 | 24 | 25 | |||||||||||||
| 2 | 3 | 8 | 9 | 14 | 15 | 20 | 21 | 26 | ||||||||||||||
| 4 | 5 | 10 | 11 | 16 | 17 | 22 | 23 | |||||||||||||||
| UM45-FLKS34 | 1 | 6 | 7 | 12 | 13 | 18 | 19 | 24 | 25 | 30 | 31 | |||||||||||
| 2 | 3 | 8 | 9 | 14 | 15 | 20 | 21 | 26 | 27 | 32 | 33 | |||||||||||
| 4 | 5 | 10 | 11 | 16 | 17 | 22 | 23 | 28 | 29 | 34 | ||||||||||||
| UM45-FLKS40 | 1 | 6 | 7 | 12 | 13 | 18 | 19 | 24 | 25 | 30 | 31 | 36 | 37 | |||||||||
| 2 | 3 | 8 | 9 | 14 | 15 | 20 | 21 | 26 | 27 | 32 | 33 | 38 | 39 | |||||||||
| 4 | 5 | 10 | 11 | 16 | 17 | 22 | 23 | 28 | 29 | 34 | 35 | 40 | ||||||||||
| UM45-FLKS50 | 1 | 6 | 7 | 12 | 13 | 18 | 19 | 24 | 25 | 30 | 31 | 36 | 37 | 42 | 43 | 48 | 49 | |||||
| 2 | 3 | 8 | 9 | 14 | 15 | 20 | 21 | 26 | 27 | 32 | 33 | 38 | 39 | 44 | 45 | 50 | ||||||
| 4 | 5 | 10 | 11 | 16 | 17 | 22 | 23 | 28 | 29 | 34 | 35 | 40 | 41 | 46 | 47 | |||||||
| UM45-FLKS64 | 1 | 6 | 7 | 12 | 13 | 18 | 19 | 24 | 25 | 30 | 31 | 36 | 37 | 42 | 43 | 48 | 49 | 54 | 55 | 60 | 61 | |
| 2 | 3 | 8 | 9 | 14 | 15 | 20 | 21 | 26 | 27 | 32 | 33 | 38 | 39 | 44 | 45 | 50 | 51 | 56 | 57 | 62 | 63 | |
| 4 | 5 | 10 | 11 | 16 | 17 | 22 | 23 | 28 | 29 | 34 | 35 | 40 | 41 | 46 | 47 | 52 | 53 | 58 | 59 | 64 | ||
共通仕様
| 仕様 | |
| コネクタタイプ | MILソケットコネクタ |
| 定格電圧 | AC/DC60V |
| 定格電流 | 1A |
| 耐電圧 | AC2500V 1分間 |
| 絶縁抵抗 | 100MΩ以上(DC500V) |
| 適用電線 | 1.5mm2/AWG16 |
| 締付トルク | 0.5Nm |
| 周囲温度 | ー20℃〜＋50℃ |
材質
| 端子台 | ポリアミドPA UL94-V2 |
| ケース | PVC |
| 基 板 | ガラスエポキシ1.6t |
■コネクタの仕様変更について
搭載しているMILコネクタが随時変更となります。
在庫保有の関係前後することもございますが、製品の使用上同機能になりますので使用上に問題は無いと判断いたします。
詳しくは以下メーカーの文書を切り出して掲載いたします。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,740円 ( 6,314円 ) | 在庫品1日目当日出荷可能 |
6,649円 ( 7,314円 ) | 在庫品1日目当日出荷可能 |
7,152円 ( 7,867円 ) | 在庫品1日目当日出荷可能 |
7,724円 ( 8,496円 ) | 在庫品1日目当日出荷可能 |
8,197円 ( 9,017円 ) | 在庫品1日目当日出荷可能 |
6,937円 ( 7,631円 ) | 在庫品1日目当日出荷可能 |
8,122円 ( 8,934円 ) | 在庫品1日目当日出荷可能 |
9,376円 ( 10,314円 ) | 在庫品1日目当日出荷可能 |
13,291円 ( 14,620円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
貫通モジュール。
【特長】
・VARIOFACEモジュール。
・ネジ接続。
・リボンケーブルコネクタ付き。
・NS35/7.5に取付け。
【用途】
・多種多様な配電盤・監視盤等に幅広く使用される。
【ココが特長】
●MIL-C-83503コネクタに対応するネジクランプ式端子台
●コネクタ端子台の極数は10、14、16、20、26、34、40、50、64から選択可能
●大小2種類のロックレバーが付属します。接続するMILソケットに、ストレインリリーフがある場合は大を、ない場合は小さい方をお使いください。
●MIL-C-83503コネクタに対応するネジクランプ式端子台
●コネクタ端子台の極数は10、14、16、20、26、34、40、50、64から選択可能
●大小2種類のロックレバーが付属します。接続するMILソケットに、ストレインリリーフがある場合は大を、ない場合は小さい方をお使いください。

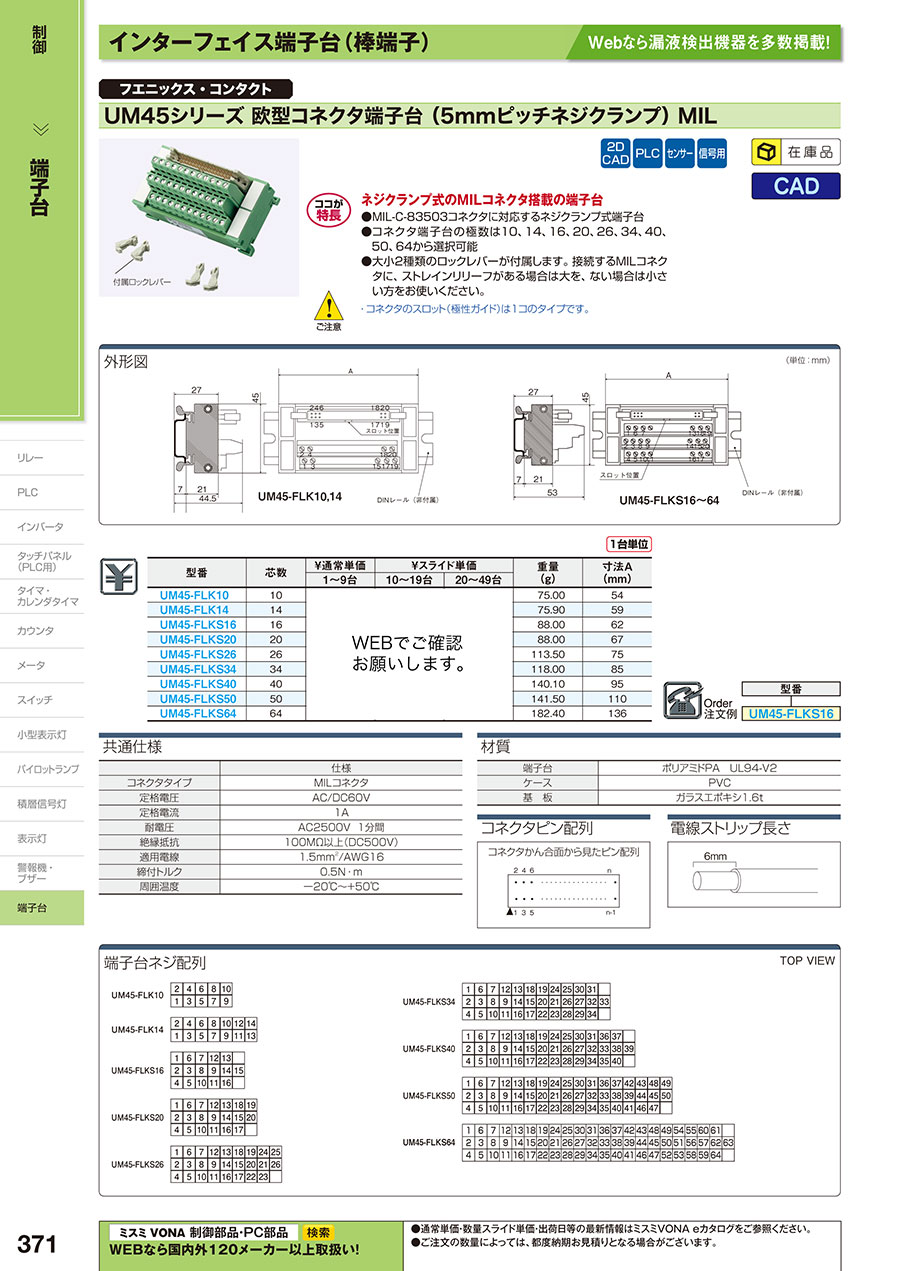

カタログ
商品担当おすすめ
【フエニックス・コンタクト】UM45シリーズ(MILソケットコネクタ)のレビュー
機械組み立て
5
5.02020/02/26
初めて購入しました。
機械に取付やすく、とても満足です。こちらで安く購入できてよかったです。
0人が参考にしています。
