【東洋技研】PCV5シリーズ(バネクランプ式・MILコネクタ)

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,618円～4,413円

税込単価: 3,980円～4,854円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プッシュイン接続（Push-In Design）コネクタ端子台

4.3

通常価格(税別)： 1,782円 (税込価格：1,960円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MWSシリーズ（バネアップ）,対応圧着端子 Y端子/丸端子

4.2

通常価格(税別)： 2,501円 (税込価格：2,751円)

通常出荷日：在庫品1日目

【特長】・振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用し...

詳細情報を確認する

規格・仕様：

信号用
センサー
PLC
125V

コネクタ
MILコネクタ
端子台クランプ
バネ
取付方法
DINレール/直付け
寸法縦 (mm)
41
寸法奥行き (mm)
43
コネクタ極性 (搭載コネクタ)
オス
端子台タイプ
バネクランプ式
結線方式
裸端子/棒端子

未確定：候補が3型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式	極　数	重量 (g)
型式	極　数	重量 (g)
PCV5-1H202	20	55.83
PCV5-1H402	40	104.84
PCV5-1H502	50	127.44

概要仕様

DINレールはこちら

止め金具はこちら

適合ハーネス

型式	極　数	実装コネクタ(オス)	ガイドキー位置	推奨ハーネス
PCV5-1H202	20	HIF3BA-20PA-2.54DSA71	中央1カ所	HIFSシリーズ (MILコネクタハーネス)
PCV5-1H402	40	HIF3BA-40PA-2.54DSA71	中央1カ所
PCV5-1H502	50	HIF3BA-50PA-2.54DSA71	左右2カ所

＊極性スロットは下側です。

共通仕様

		仕様
定格電圧		AC/DC 125V
定格電流		1A
耐電圧		AC600V/1分間
絶縁抵抗		100MΩ以上(DC500Vにて)
耐振動性		10〜55Hz/複振幅　1.5mm
耐衝撃性		500m/S²
周囲温度(動作)		−10〜＋50℃(氷結または結露しないこと)
周囲温度(保管)		−25〜＋85℃
相対湿度		45〜85％R.H.
端子間ピッチ		5mm
適合電線	単　線	φ0.5mm〜φ1.6mm
	撚り線	0.08〜1.25mm²/AWG28〜16
電線むき長さ		9〜10mm
取付方法		35mmDINレールまたは直付け
コネクタ取り付け方向		垂直

材質

絶縁本体	66ナイロン(UL94V-0)
開閉ボタン	46ナイロン(UL94V-0)
ケース	変性PPO(UL94V-0)
導電板	C2680R　スズメッキ仕上げ
バ　ネ	ステンレス
基　板	ガラスエポキシ

型番リスト

表示件数

型番

PCV5-1H202

PCV5-1H402

PCV5-1H502

極数

(極)

対応機器

寸法横

(mm)

端子台極数

(極)

RoHS?

最小発注数量

20	-	57	20	10	1個
40	-	107	40	10	1個
50	サーボモータ	132	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,618円 ( 3,980円 )	在庫品1日目当日出荷可能
4,369円 ( 4,806円 )	在庫品1日目当日出荷可能
4,413円 ( 4,854円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用した。
・安定した結線力を長期に渡り保持しますので増し締め等のメンテナンスフリーが実現する。
・コネクタから端子台へは1対1で結線されており、実装コネクタも多数ご用意。
・5mmピッチのスプリングロック式端子台を採用し、従来のネジ式よりも省スペース化を実現。
・増し締めの必要がなくメンテナンスフリー。
・フェルール（棒圧着端子）使用時だけでなくストリップ電線でも配線可能。・配線のしやすい段差のついた二段端子を実装。

MILコネクタで省スペースバネ結線方式
●コネクタ部には、ヒロセ電機（株）製HIF3BAシリーズ（オス）20芯、40芯、50芯を搭載しています。
●端子台のケーブル締め付けがバネ圧結線方式のため、ネジ結線と違い安定した結線力を保持します。
●端子台のピッチが5mmで2列端子台構造のため、省スペース化がはかれます。
●35mmDINレールにワンタッチで取付できます。また直取付けにも対応いたします。

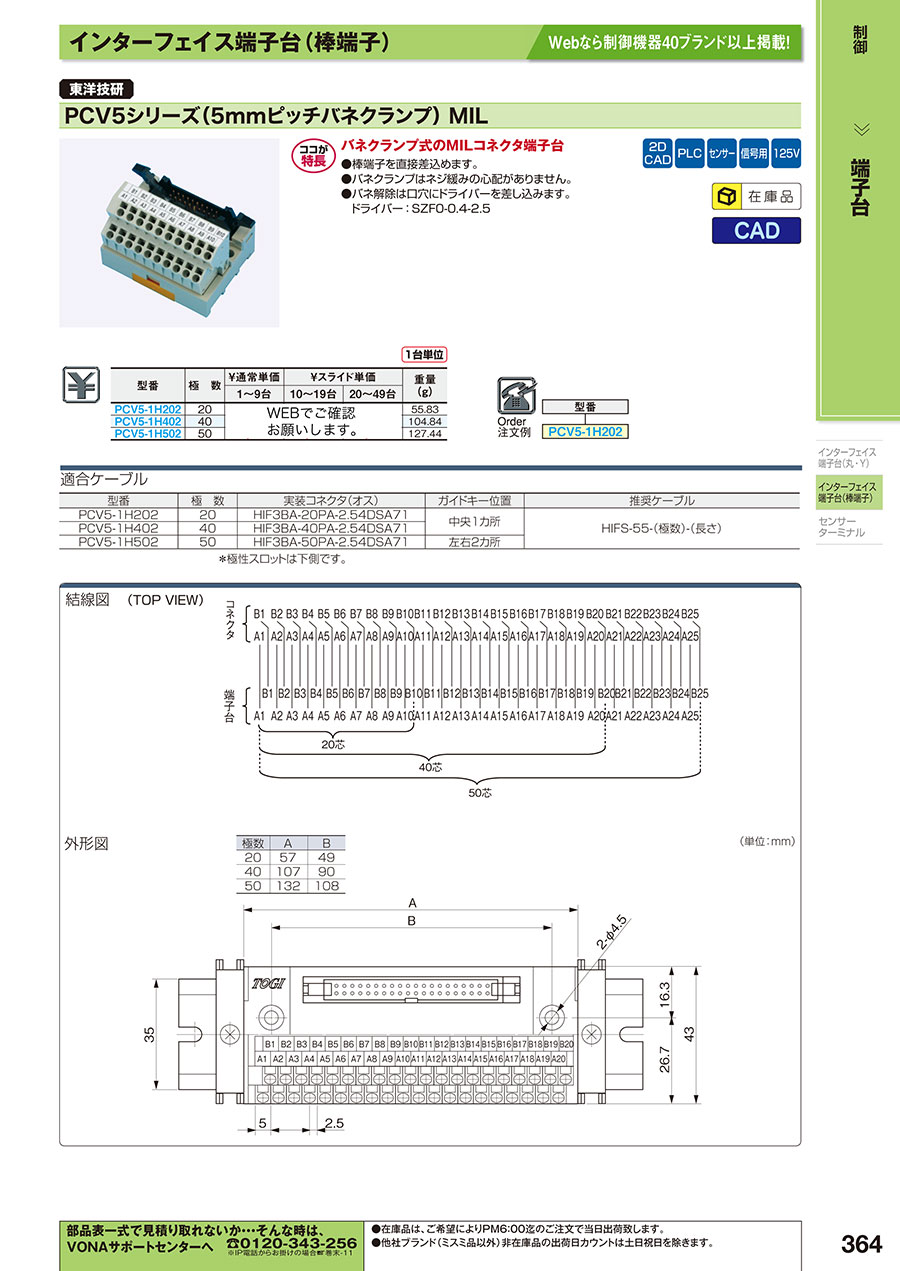

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
