ミスミ

MWIシリーズ(超小型)

MWIシリーズ(超小型) MWI-M20-TB20

型番:

MWI-M20-TB20
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

MWI-M20-TB20の仕様・寸法情報

コネクタ
MILコネクタ
端子台ネジ
M3
極数(極)
20
取付方法
DINレール付
端子間ピッチ(mm)
7.62
対応機器
PLC
対応機器メーカ
三菱電機 / オムロン
代表規格
CUL
寸法 縦(mm)
47
寸法 横(mm)
55
寸法 奥行き(mm)
50
対応圧着端子
Y端子/丸端子
端子台極数(極)
20
端子台ネジタイプ
バネアップ
RoHS?
10
-
-
chemSHERPA
調査中

商品仕様

規格表

型式
MWI-M20-TB20
型式極数
MWI-M20-TB2020

概要仕様

20芯MILコネクタ　オス
MWIシリーズ(超小型):関連画像


外形図

（単位：ｍｍ）
MWIシリーズ(超小型):関連画像

■搭載コネクタピン配列（TOP VIEW）
MWI-M20-TB20
（標準記名板）記名板■対応している機器メーカ名とシリーズ名
…三菱電機　FXシリーズ
 …オムロン　CJW-MD233
             …その他、省スペース仕様に最適

※コネクタ番号と記名板番号は一致します。
【ご注意】
・各機種コネクタ配列に関して機器側の仕様を確認の上ご注文願います。
材質
端子台PBT(ポリプチレンテレフタレート)
ケースPPE(ポニフェニレンエーテル)
基盤GE4F(ガラスエポキシ)
仕様
定格絶縁電圧AC/DC24V
定格通電電流1A
絶縁抵抗1000MΩ以上(DC500Vメガにて)
耐電圧AC2000V　60Hz　1分間　(対アース間)
端子台ネジM3×6L(ネジアップ)
締付トルク0.5〜0.8N・m
端子間ピッチ7.62mm
端子台適合電線1.25mm2/AWG16以下
周囲温度−20℃〜＋55℃(通電時)
−30℃〜＋85℃(無通電時)
周囲湿度45％〜85％
ULE184879
適合圧着端子
1.25-3
商品ページ
F1.25-3
商品ページ
接続情報
型式極数実装コネクタ(ヒロセ)オス推奨ハーネス重量(g)
MWI-M20-TB2020HIF3BA-20PA-2.54DSA71HIFSシリーズ (商品ページ〜)111

型番リスト

表示件数
  • 1
    • 型番
    MWI-M20-TB20
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,075円
    ( 3,383円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・45mmx55mmサイズの省スペースコネクタ端子台

    【ココが特長】
    ●スペースの無い場所への設置に最適
    ●入力は、汎用のMIL20芯コネクタを搭載
    ●端子台は、取付結線が容易なねじアップ端子台を搭載

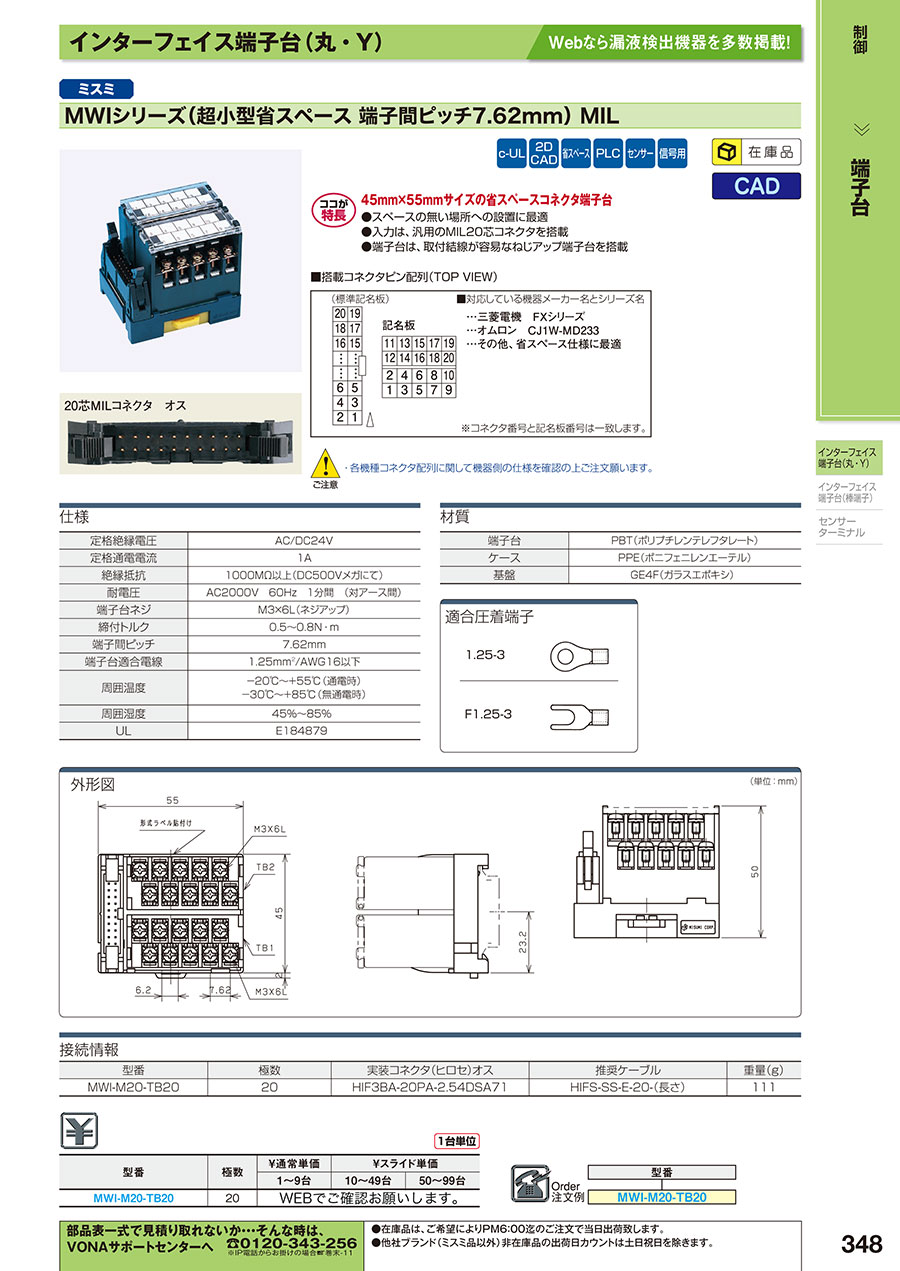

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-348

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    MWIシリーズ(超小型)の型番MWI-M20-TB20のページです。 型番MWI-M20-TB20に関する仕様情報を記載しております。
