【日本航空電子工業】製商品　Dsubｺﾈｸﾀ　パネル取付ロック金具（フロント　リアマウント兼用）

【日本航空電子工業】製商品　Dsubｺﾈｸﾀ　パネル取付ロック金具（フロント　リアマウント兼用）
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
D20418-J3F
型式AネジFネジ重量
g
D20418-J3FM2.6M2.61.4
D20418-2F＃4-40＃4-401.3

概要仕様

1組の中継には固定金具が2個必要です。

外形図

（単位：mm）

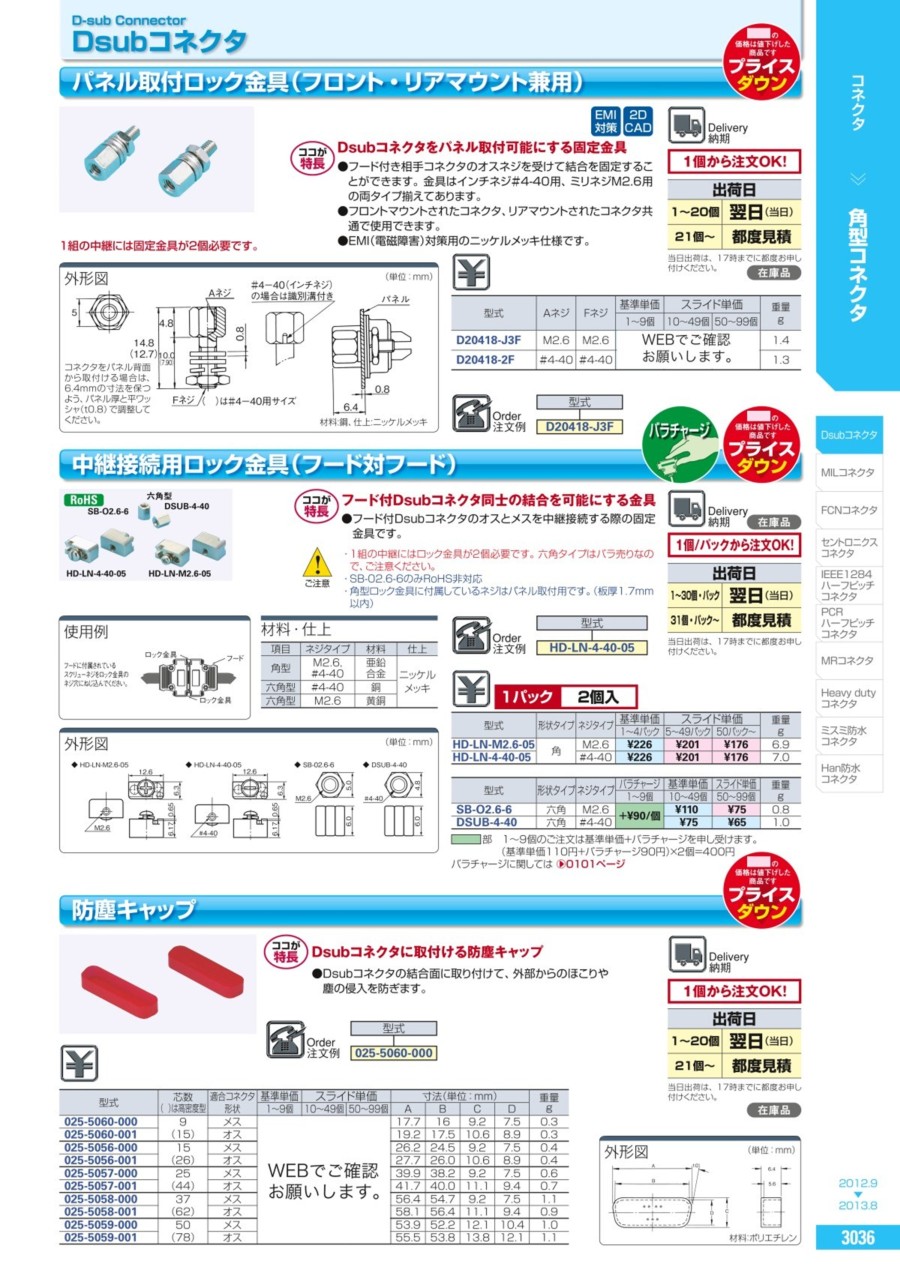

Dsubｺﾈｸﾀ　パネル取付ロック金具（フロント・リアマウント兼用）:関連画像

コネクタをパネル背面から取付ける場合は、6.4mmの寸法を保つよう、パネル厚と平ワッシャ（t0.8）で調整してください。		Dsubｺﾈｸﾀ　パネル取付ロック金具（フロント・リアマウント兼用）:関連画像
材料：鋼、仕上：ニッケルメッキ

型番リスト

表示件数
  • 1
    • 型番
    D20418-2F
    D20418-J3F

    ネジタイプ

    		RoHS?最小発注数量
    #4-40
    10
    4個
    M2.6
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    108円
    ( 119円 )
    在庫品1日目当日出荷可能
    100円
    ( 110円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    日本航空電子工業（JAE）製。Dsubコネクタをパネル取付可能にする固定金具

    【ココが特長】
    ●フード付き相手コネクタのオスネジを受けて結合を固定することができます。
    ●金具はインチネジ＃4-40用、ミリネジM2.6用の両タイプ揃えてあります。
    ●フロントマウントされたコネクタ、リアマウントされたコネクタ共通で使用できます。
    ●EMI（電磁障害）対策用のニッケルメッキ仕様です。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
