Dsubコネクタ 中継接続用ロック金具（フード対フード）

Dsubコネクタ 中継接続用ロック金具（フード対フード） DSUB-4-40
  • DSUB-4-40
  • HD-LN-4-40-05
  • HD-LN-M2.6-05
通常単価(税別)
178円
税込単価
196円
通常出荷日：在庫品1日目当日出荷可能

【仕様】・フード付Dsubコネクタ同士の結合を可能にする金具。

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
    代替品はこちらです。
  • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
詳細を確認

よく一緒に見られています

【日本航空電子工業】製商品　Dsubｺﾈｸﾀ　パネル取付ロック金具（フロント　リアマウント兼用）

ミスミ

【日本航空電子工業】製商品　Dsubｺﾈｸﾀ　パネル取付ロック金具（フロント　リアマウント兼用）
通常価格(税別)： 100円 (税込価格：110円)

通常出荷日：在庫品1日目

よく一緒に見られています

Dsubコネクタ EMI　プラスチックフード Dsubシリーズ

ミスミ

Dsubコネクタ EMI　プラスチックフード Dsubシリーズ
通常価格(税別)： 364円 (税込価格：400円)

通常出荷日：在庫品1日目

型番:

DSUB-4-40
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

DSUB-4-40の仕様・寸法情報

種類
コネクタ固定具
材質
メタル
色
銀
仕様
六角型
ネジタイプ
#4-40
材質詳細
銅
商品種類
Dsubコネクタ　中継接続用ロック金具
RoHS?
10
chemSHERPA
調査中

商品仕様

規格表



＜角型タイプ＞
1パック2個入
型番形状タイプネジタイプ重量
g
HD-LN-M2.6-05角M2.66.9
HD-LN-4-40-05#4-407.0
※角型タイプは、1パック＝2個入りです。
※一部フードにjは、適合できません、

＜六角タイプ＞
型番形状タイプネジタイプ重量
g
SB-O2.6-6六角M2.60.8
DSUB-4-40六角#4-401.0
※六角タイプは、バラ売りで販売しており。パック販売品ではありません。必要な数量をご指定頂きご注文下さい。


概要仕様

使用例

フードに付属されている
スクリューネジをロック金具の
ネジ穴にねじ込んでください。		Dsubｺﾈｸﾀ　中継接続用ロック金具（フード対フード）:関連画像

外形図

  （単位：mm）
◆ HD-LN-M2.6-05◆ HD-LN-4-40-05◆ SB-02.6-6◆ DSUB-4-40
材料・仕上
項目ネジタイプ材料仕上
角型M2.6,
#4-40		亜鉛
合金		ニッケルメッキ
六角型#4-40銅
六角型M2.6黄銅

型番リスト

表示件数
  • 1
    • 型番
    DSUB-4-40

    仕様

    ネジタイプ

    材質詳細

    		RoHS?最小発注数量
    六角型
    #4-40
    銅
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    178円
    ( 196円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・フード付Dsubコネクタ同士の結合を可能にする金具。

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
      代替品はこちらです。
    • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
    【ココが特長】
    ●フード付Dsubコネクタのオスとメスを中継接続する際の固定金具です。

    【ご注意】
    ・1組の中継にはロック金具が2個必要です。六角タイプはバラ売りなので、ご注意ください。
    ・角型ロック金具に付属しているネジはパネル取付用です。（板厚1.7mm以内）
    ・角型タイプは下記のフードにはご使用いただけませんのでご注意ください。
    　ＥＭＩ対策アルミダイキャストフード（こちら）

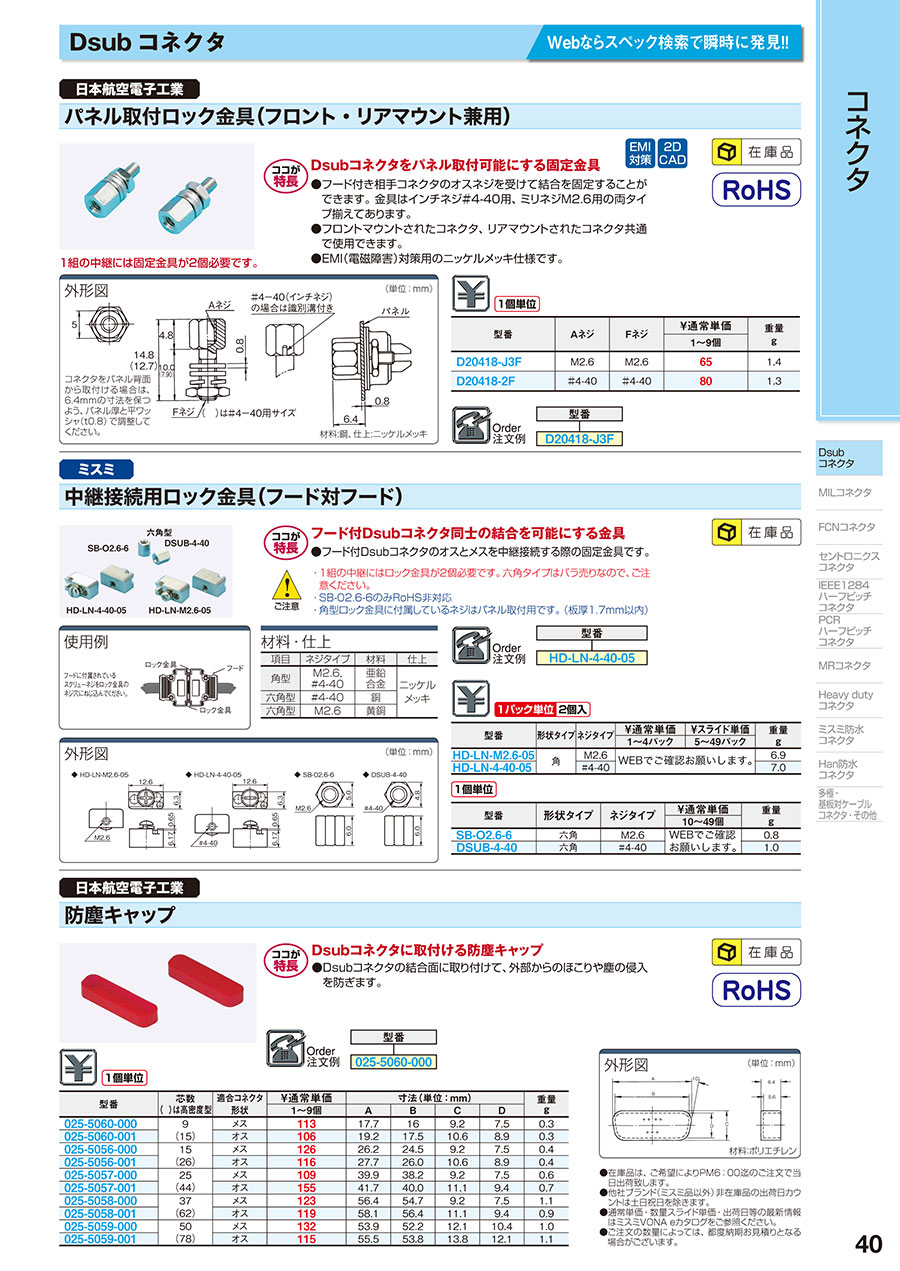

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-40

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    Dsubコネクタ 中継接続用ロック金具（フード対フード）の型番DSUB-4-40のページです。 型番DSUB-4-40に関する仕様情報を記載しております。
    Dsubコネクタ 中継接続用ロック金具（フード対フード）のレビュー
    3.9平均満足度：3.911件のレビュー
    D-Sub中継用
    5
    満足度：5.02020/06/30
    既存ケーブルの延長用に使用しました。 コネクタ同士が抜けることなく簡単に接続でき、とても便利な製品だと思います。
    1人が参考にしています。
    D-subコネクタ中継に使用
    5
    満足度：5.02016/04/25
    配線をコネクタ化しどのように固定するか調べている時にこの商品を見つけました。必要なのは1組（2ケ）でしたが送料無料ですぐ...もっと読む
    1人が参考にしています。
    組立用
    3
    満足度：3.02021/02/09
    価格変動が激しいので、まめに見積りをとっておいたほうがいい。
    0人が参考にしています。
    DSUBの延長
    3
    満足度：3.02020/08/19
    少し取り付けがやりづらいところがありますが、付け外しを頻繁に行う場所でなければ問題ありません。 やはりしっかりねじ止めで...もっと読む
    0人が参考にしています。
    バーコードリーダー接続
    4
    満足度：4.02020/07/21
    RS232Cで片側インチネジでの接続で使用。単品で購入でき助かった。
    0人が参考にしています。
