Dsubコネクタ ジェンダーチェンジャ
- 通常単価(税別)
- 427円～725円特別価格
- 税込単価
- 470円～798円特別価格
通常出荷日：在庫品1日目当日出荷可能
Dsubコネクタのオスとメスを変換またはハーネスを延長するアダプタです。 【特長】既設の配線を有効活用...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| DGC-9SS |
※H15は高密度15芯
| 型番 | 芯数※ | 本体コネクタ形状 | ネジタイプ | 変換内容 | 重量 |
| g | |||||
| DGC-9PP-M | 9 | オス/オス | M2.6 | メス（ソケット）を オス（ピン）へ変換 | 10 |
| DGC-15PP-M | 15 | 12 | |||
| DGC-25PP-M | 25 | 15 | |||
| DGC-37PP-M | 37 | 19 | |||
| HDGC-15PP-M | H15 | 10 | |||
| DGC-9SS-M | 9 | メス/メス | オス（ピン）を メス（ソケット）へ変換 | 11 | |
| DGC-15SS-M | 15 | 13.5 | |||
| DGC-25SS-M | 25 | 18 | |||
| DGC-37SS-M | 37 | 23.5 | |||
| HDGC-15SS-M | H15 | 10 | |||
| DGC-9PP | 9 | オス/オス | #4-40 | メス（ソケット）を オス（ピン）へ変換 | 10 |
| DGC-15PP | 15 | 12 | |||
| DGC-25PP | 25 | 15 | |||
| DGC-37PP | 37 | 19 | |||
| HDGC-15PP | H15 | 10 | |||
| DGC-9SS | 9 | メス/メス | オス（ピン）を メス（ソケット）へ変換 | 11 | |
| DGC-15SS | 15 | 13.5 | |||
| DGC-25SS | 25 | 18 | |||
| DGC-37SS | 37 | 23.5 | |||
| HDGC-15SS | H15 | 10 | |||
| DGC-9PS | 9 | オス/メス | #4-40 | オス（ピン）または メス（ソケット）の 高さ調整 | 10.5 |
| DGC-15PS | 15 | 17 | |||
| DGC-25PS | 25 | 16.5 | |||
| HDGC-15PS | H15 | 9.5 |
概要仕様
外観イメージ
[ ! ] 取付ねじは両端めねじです。
| ●オス←→メス変換用 | ●高さ調整用 | |
| 9芯ソケット（メス）を →9芯プラグ（オス）へ変換 | 9芯プラグ（オス）を →9芯ソケット（メス）へ変換 | 9芯コネクタの高さ調整 |
 |  |  |
| DGC-9PP | DGC-9SS | DGC-9PS |
 |  |  |
| 高密度15芯ソケット（メス）を →高密度15芯プラグ（オス）へ変換 | 高密度15芯プラグ（オス）を →高密度15芯ソケット（メス）へ変換 | 高密度15芯コネクタの 高さ調整 |
 |  |  |
| HDGC-15PP | HDGC-15SS | HDGC-15PS |
 |  |  |
外形図
（単位：ｍｍ）| ◆オス／オス（PP） | ◆メス／メス（SS） | ◆オス／メス（PS） | |||||||||||||||||||||||||
 |  |  |
|
材料・仕上・仕様
[ ! ] UL規格には適合しておりません。
| 項目 | 材 料 | 仕 上 |
| 絶縁体 | P.B.T | 青 |
| シェル | 鋼 | 錫メッキ |
| コンタクト | 黄銅 | ニッケルメッキ下地金メッキ |
| 使用温度範囲 | −55℃〜＋105℃ | |
| 挿抜回数 | 200回程度（保障値ではありません） | |
| 定格電流 | 3A | |
| 耐電圧(1分間) | AC1000Vr.m.s | |
| 絶縁抵抗(DC500V) | 1000MΩ以上 | |
関連部品
※組立イメージ
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
482円 ( 530円 ) | 在庫品1日目当日出荷可能 |
483円 ( 531円 ) | 在庫品1日目当日出荷可能 |
481円432円 ( 475円 ) | 在庫品1日目当日出荷可能 |
484円 ( 532円 ) | 在庫品1日目当日出荷可能 |
483円 ( 531円 ) | 在庫品1日目当日出荷可能 |
484円 ( 532円 ) | 在庫品1日目当日出荷可能 |
482円 ( 530円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
481円 ( 529円 ) | 在庫品1日目当日出荷可能 |
483円 ( 531円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
475円 ( 523円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
691円 ( 760円 ) | 在庫品1日目当日出荷可能 |
725円 ( 798円 ) | 在庫品1日目当日出荷可能 |
713円 ( 784円 ) | 在庫品1日目当日出荷可能 |
708円 ( 779円 ) | 在庫品1日目当日出荷可能 |
484円314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
482円337円 ( 371円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
483円 ( 531円 ) | 在庫品1日目当日出荷可能 |
482円 ( 530円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
Dsubコネクタのオスとメスを変換またはハーネスを延長するアダプタです。
【特長】
既設の配線を有効活用して延長することができます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
● Dsubコネクタのオスとメスを変換または延長するアダプタです。
● 既設の配線を有効活用して延長が可能です。
【ご注意】
・内部結線は同一コンタクトNo.接続の全線ストレート結線です。
・取り付けるフードのネジにより型番が異なります。
● Dsubコネクタのオスとメスを変換または延長するアダプタです。
● 既設の配線を有効活用して延長が可能です。
【ご注意】
・内部結線は同一コンタクトNo.接続の全線ストレート結線です。
・取り付けるフードのネジにより型番が異なります。

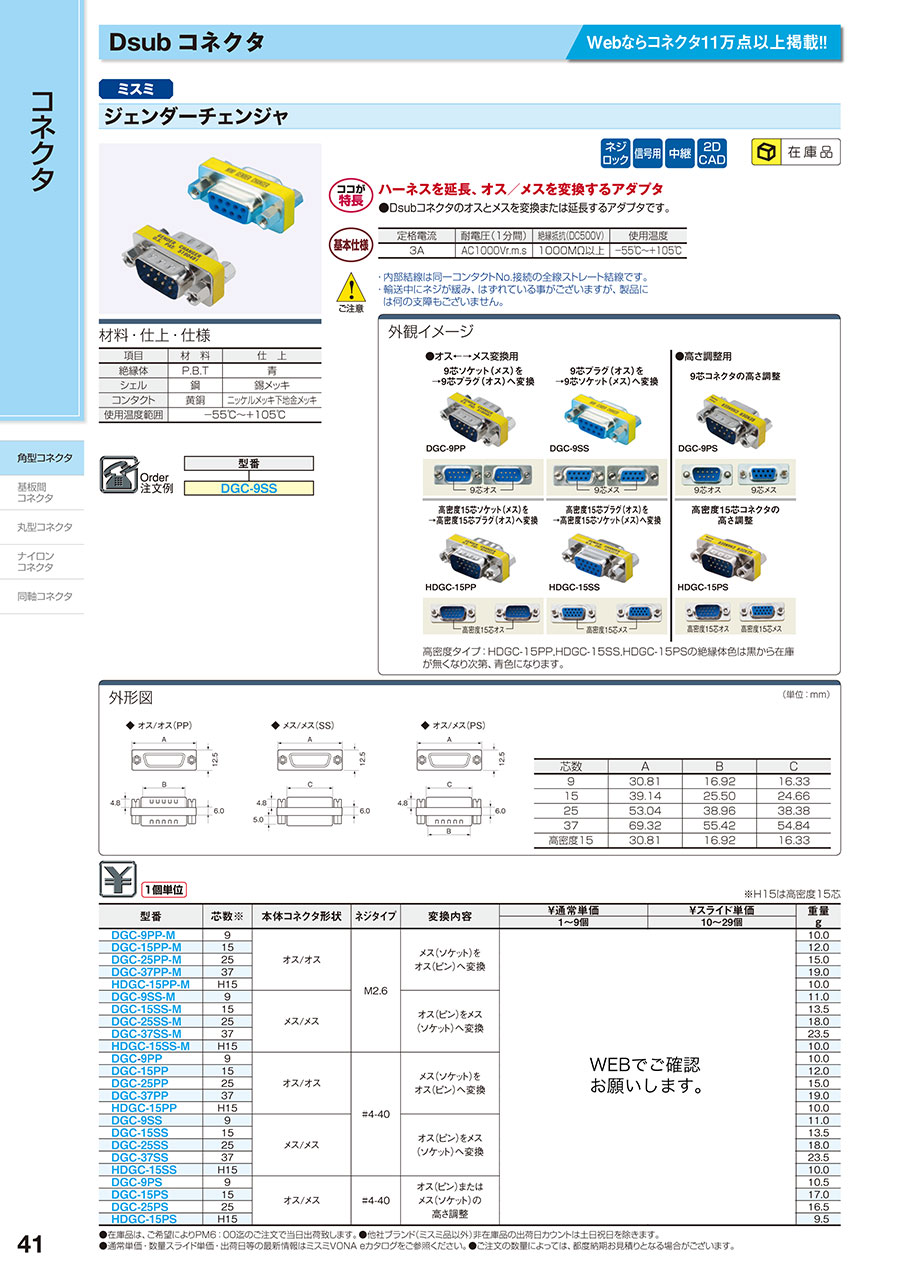

カタログ
