Dsubｺﾈｸﾀ EMI対策 樹脂フード（ハンダ/圧接兼用）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 984円～2,355円
- 税込単価
- 1,082円～2,591円
【特長】ヒロセ電機製のフードです。表面にニッケルメッキ処理を施してあるため、E...
詳細情報を確認する
未確定：候補が8型番あります。
商品仕様
規格表
| 型式 |
| HDE-CTH-10 |
| 型番 | 芯数 （ ）は高密度型 | スクリュー タイプ | 重量 g |
| HDE-CTH-10 | 9（15） | M2.6ショート | 15.0 |
| HDA-CTH-10 | 15（26） | 18.0 | |
| HDB-CTH-10 | 25（44） | 27.0 | |
| HDC-CTH-10 | 37（62） | 33.0 | |
| HDE-CTH-4-40-10 | 9（15） | #4-40ショート | 15.6 |
| HDA-CTH-4-40-10 | 15（26） | 19.2 | |
| HDB-CTH-4-40-10 | 25（44） | 28.1 | |
| HDC-CTH-4-40-10 | 37（62） | 36.7 |
概要仕様

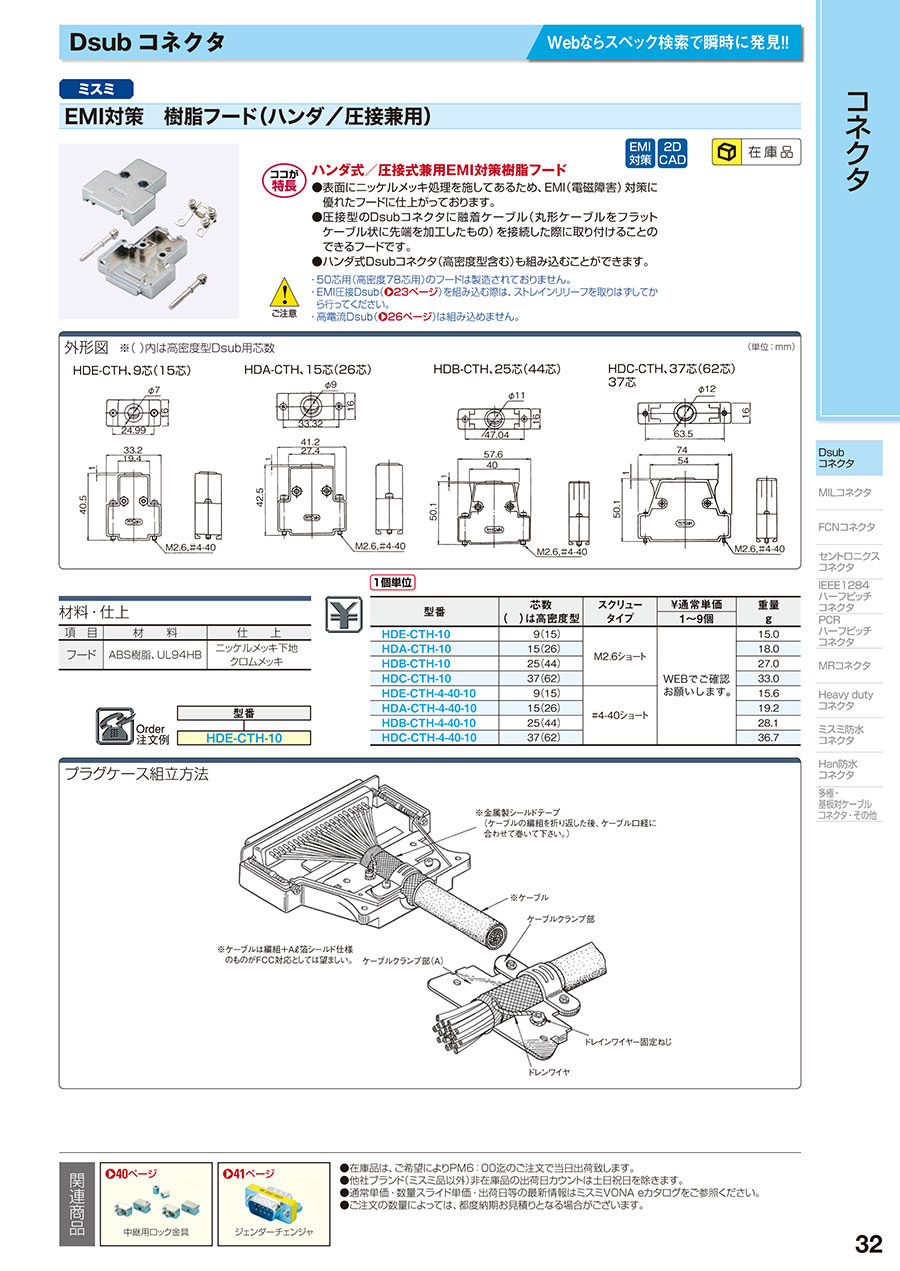

外形図
（単位：ｍｍ）※（）内は高密度型Dsub用芯数
HDE-CTH、9芯（15芯）  | HAD-CTH、15芯（26芯）  | HDB-CTH、25芯（44芯）  | HDC-CTH、37芯（62芯） 37芯  |
プラグケース組立方法
材料・仕上
| 項 目 | 材 料 | 仕 上 |
| フード | ABS樹脂、UL94HB | ニッケルメッキ下地 クロムメッキ |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,063円 ( 1,169円 ) | 在庫品1日目当日出荷可能 |
1,237円 ( 1,361円 ) | 在庫品1日目当日出荷可能 |
1,126円 ( 1,239円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
2,355円 ( 2,591円 ) | 在庫品1日目当日出荷可能 |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
1,028円 ( 1,131円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
ヒロセ電機製のフードです。
表面にニッケルメッキ処理を施してあるため、EMI（電磁障害）対策に優れたフードに仕上がっております。
圧接型のDsubコネクタに融着ケーブル（丸形ケーブルをフラットケーブル状に先端を加工したもの）を接続した際に取り付けることのできるフードです。
ハンダ式Dsubコネクタ（高密度型含む）も組み込むことができます。
カタログ
商品担当おすすめ
Dsubｺﾈｸﾀ EMI対策 樹脂フード（ハンダ/圧接兼用）のレビュー
通信ｹｰﾌﾞﾙに使用
4
4.02023/05/10
当社装置とパソコン間のRS-232C通信ケーブルに使用しています。メーカー品なので機能／性能(EMI)には問題ありません...もっと読む
0人が参考にしています。
試験用ハーネス
4
4.02020/03/10
比較的安価で小ロット使用に向いています。
他メーカーのものと遜色なく使えました。
0人が参考にしています。
装置のインターフェースを繋ぐケーブルに使用
4
4.02019/09/04
他に選択肢がなかったことと値段を考慮して選びました。ハンダ付けで使用しています。ハンダ付けの際に仕方ないことではあります...もっと読む
0人が参考にしています。
検査装置と基板間の接続に
5
5.02019/08/08
あまり数を多く使わないので、少量で購入できるミスミを利用しました。ミスミのDsubコネクタEMI対策ハンダ付けタイプ／マ...もっと読む
0人が参考にしています。
シーケンサとサイネージプレーヤーの間に使用
5
5.02019/08/08
ディスプレイの会社です。シーケンサから232C通信とサイネージプレーヤーの間に使用しています。合うものがこの商品しかなか...もっと読む
0人が参考にしています。
