型式	芯数 (　)は高密度型	スクリュータイプ	重量 g
型式	芯数 (　)は高密度型	スクリュータイプ	重量 g
J-C9-2C	9(15)	M2.6ショート	8.2
J-C15-2C	15(26)		12.3
J-C25-2C	25(44)		18.8
J-C37-2C	37(62)		30.8
J-C9-1C	9(15)	#4-40ショート	8.6
J-C15-1C	15(26)		12.4
J-C25-1C	25(44)		18.8
J-C37-1C	37(62)		30.5

概要仕様

組立手順

1. コネクタ本体と電線の結線（はんだ付又は圧着したコンタクトを挿入）
2.シールド編組線を外被に沿っており返しその上に銅箔テープを巻く。
3.コネクタ本体をシールドカバーAに収納。
4.シールドカバーBにスクリューロックを取り付ける。
5.Eリングをセットする。
6.シールドカバーBをシールドカバーAに沿って合わせ、カバーのランスが掛かるまで押し込む。
7.カバーナットを所定位置まで締めつける。

外形図

（単位：ｍｍ）

◆シールドカバーA	◆シールドカバーB

カバーナット

Eリング

スクリューロック（ミリネジM2.6）
スクリューロック（インチネジ#4-40）

	A	B	C	D	E	φd	ケーブル引出し口径
J-C9-＊C	19.4	42	30	19	13.6	7.2	7±0.2
J-C15-＊C	27.6	46.9	38	19	13.6	7.2	7±0.2
J-C25-＊C	41.4	57	52	25	16.4	8.4	8±0.2
J-C37-＊C	57.8	70.6	68	28	18.8	10.4	10±0.2

材料・仕上

項目	材　　料	仕　　上
シールドカバーA,B	軟鋼	銅下地付ニッケルメッキ
カバーナット	ガラス入PBT	UL94V-0、黒
Eリング	ステンレス鋼	−
ロックネジ	軟鋼	銅下地付ニッケルメッキ

型番リスト

表示件数

型番

ピン数	スクリュータイプ	RoHS?	最小発注数量

9（15）	#4-40ショート	10	1個
9（15）	M2.6ショート	10	2個
15（26）	#4-40ショート	10	1個
15（26）	M2.6ショート	10	2個
25（44）	#4-40ショート	10	1個
25（44）	M2.6ショート	10	1個
37（62）	#4-40ショート	10	1個
37（62）	M2.6ショート	10	1個

通常単価(税別) (税込単価)	通常出荷日

420円 ( 462円 )	在庫品1日目当日出荷可能
443円 ( 487円 )	在庫品1日目当日出荷可能
647円 ( 712円 )	在庫品1日目当日出荷可能
647円 ( 712円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
670円 ( 737円 )	在庫品1日目当日出荷可能
980円 ( 1,078円 )	在庫品1日目当日出荷可能
984円 ( 1,082円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
日本圧着端子製造（JST）製の金属製フードです。
一般的に幅広く使用されているDsubコネクタ用のフードで、組立が簡単で堅牢です。
軟鋼製フードの表面にニッケルメッキを施しているため、シールドケーブルとの接続におけるEMI効果を最大限に活かすことができます。
箱型形状で完全にコネクタとケーブルの接続部分などを覆うため、ノイズの侵入に対して高水準のシールド効果を実現しております。
フードを締めつけるカバーナットによってケーブルも一緒に締めつけるため、ケーブルは高い水準の保持力でクランプされます。

【ココが特長】
●本製品は日本圧着端子製造(JST)製の商品です。
●一般的に幅広く使用されているDsubコネクタ用のフードです。
●軟鋼製フードの表面にニッケルメッキを施しているため、シールドケーブルとの接続におけるEMI効果を最大限に活かすことができます。
●箱型形状で完全にコネクタとケーブルの接続部分などを覆うため、ノイズの侵入に対して高水準のシールド効果を実現しております。
●フードを締めつけるカバーナットによってケーブルも一緒に締めつけるため、ケーブルは高い水準の保持力でクランプされます。
●プレス加工による軟鋼を使用しているため、小型軽量で、かつ強度的にも優れております。

【ご注意】
・次のDsubコネクタには使用できません。
EMI圧接Dsub（こちら）
高電流Dsub（こちら）
・50芯（高密度78芯）用は製造されておりません。

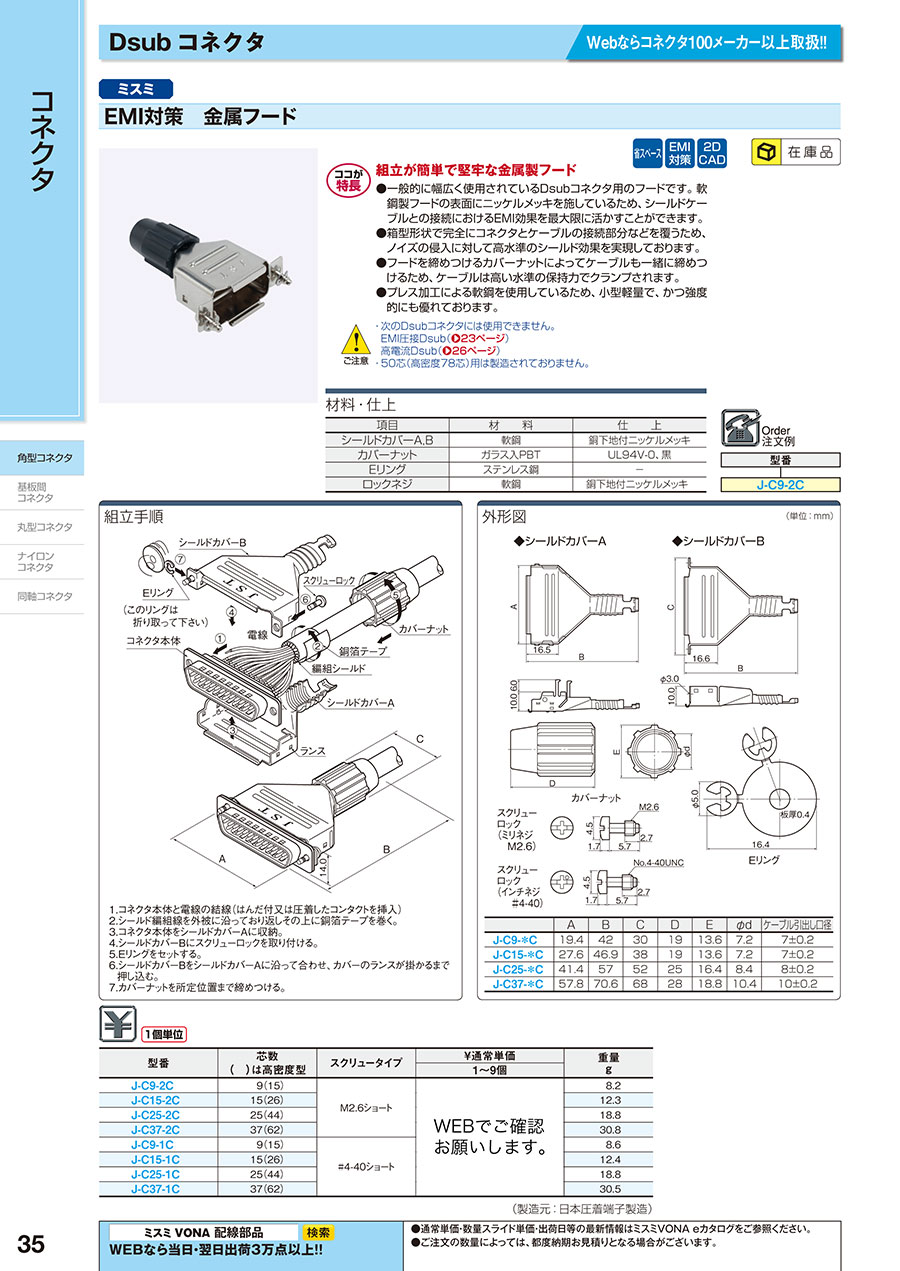

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
