Dsubコネクタ用フード 17JEシリーズ
- 通常単価(税別)
- 525円～1,401円
- 税込単価
- 578円～1,541円
ソルダカップ型コンタクトで、半田付結線用コネクタです。 通信機器、計測機器【特長】●ソルダカップ型コン...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| 17JE-25H-1A-CF |
| 型式 | 芯数 ( )は高密度型 | ケーブル 引出方向 | スクリュータイプ | 重量 g |
| 17JE-09H-1A-CF | 9(15) | ストレート | M2.6 | 14.5 |
| 17JE-15H-1A-CF | 15(26) | 20.7 | ||
| 17JE-25H-1A-CF | 25(44) | 23.7 | ||
| 17JE-37H-1A-CF | 37(62) | 27.7 | ||
| 17JE-09H-1C-CF | 9(15) | #4-40 | 15.1 | |
| 17JE-15H-1C-CF | 15(26) | 21.6 | ||
| 17JE-25H-1C-CF | 25(44) | 24.1 | ||
| 17JE-37H-1C-CF | 37(62) | 28.5 | ||
| 17JE-09LH1-1A-CF | 9(15) | アングル | M2.6 | 14.7 |
| 17JE-25LH-1A-CF | 25(44) | 23.4 | ||
| 17JE-09LH1-1C-CF | 9(15) | #4-40 | 15.5 | |
| 17JE-25LH-1C-CF | 25(44) | 24.0 |
概要仕様
外形図
（ ）内は高密度Dsub用芯数 （単位：ｍｍ）◆9芯（15芯）ストレート ◆9芯（15芯）アングル  | ◆15芯（26芯）ストレート | |
◆25芯（44芯）ストレート  | ◆25芯（44芯）アングル  | ◆37芯（62芯）ストレート  ※9芯（15芯）用にブーツは付属しません。 |
| 項 目 | 材 料 | 仕 上 |
| フード | ABS樹脂､UL94V-0 | ニッケルメッキ |
| 結合固定ネジ | 黄銅 | ニッケルメッキ |
| ケーブルクランプ | 鋼 | ニッケルメッキ |
| ブーツ(9芯用除く) | 塩化ビニル | 灰色 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
618円 ( 680円 ) | 在庫品1日目当日出荷可能 |
933円 ( 1,026円 ) | 在庫品1日目当日出荷可能 |
922円 ( 1,014円 ) | 在庫品1日目当日出荷可能 |
618円 ( 680円 ) | 在庫品1日目当日出荷可能 |
1,401円 ( 1,541円 ) | 在庫品1日目当日出荷可能 |
653円 ( 718円 ) | 在庫品1日目当日出荷可能 |
805円 ( 886円 ) | 在庫品1日目当日出荷可能 |
723円 ( 795円 ) | 在庫品1日目当日出荷可能 |
1,155円 ( 1,271円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ソルダカップ型コンタクトで、半田付結線用コネクタです。
通信機器、計測機器
【特長】
●ソルダカップ型コンタクトで、手半田付結線用コネクタです
●芯数は9芯、15芯、25芯、37芯です
●AWG22以下のより線が最適です（半田付けの際の半田ゴテは40W以下のものを使用して下さい）
●金属シェルの表面処理はNi めっきを施しピンコネクタにはビート加工を施してあります
●ケーブル・プラグの結線部はメタライズ処理されたフードによりシールドすることができEMI対策に有効です
EMI対策
●本製品は第一電子工業(DDK)製の商品です。
●厚みが15mmと薄いフードです。（アングル25芯（高密度44芯）用は16mm）
●9芯（高密度15芯）と25芯(高密度44芯）はケーブルを横から引き出すアングルタイプを使用するので、
さらにスペースを有効に使う事が可能です。
●表面にはニッケルメッキ処理が施してあるためEMI（電磁障害）対策に適したフードです。
●こちらのフードにはケーブルブッシュ(ブーツ)が付属しております。※9芯タイプには付属しておりませんのでご了承ください。

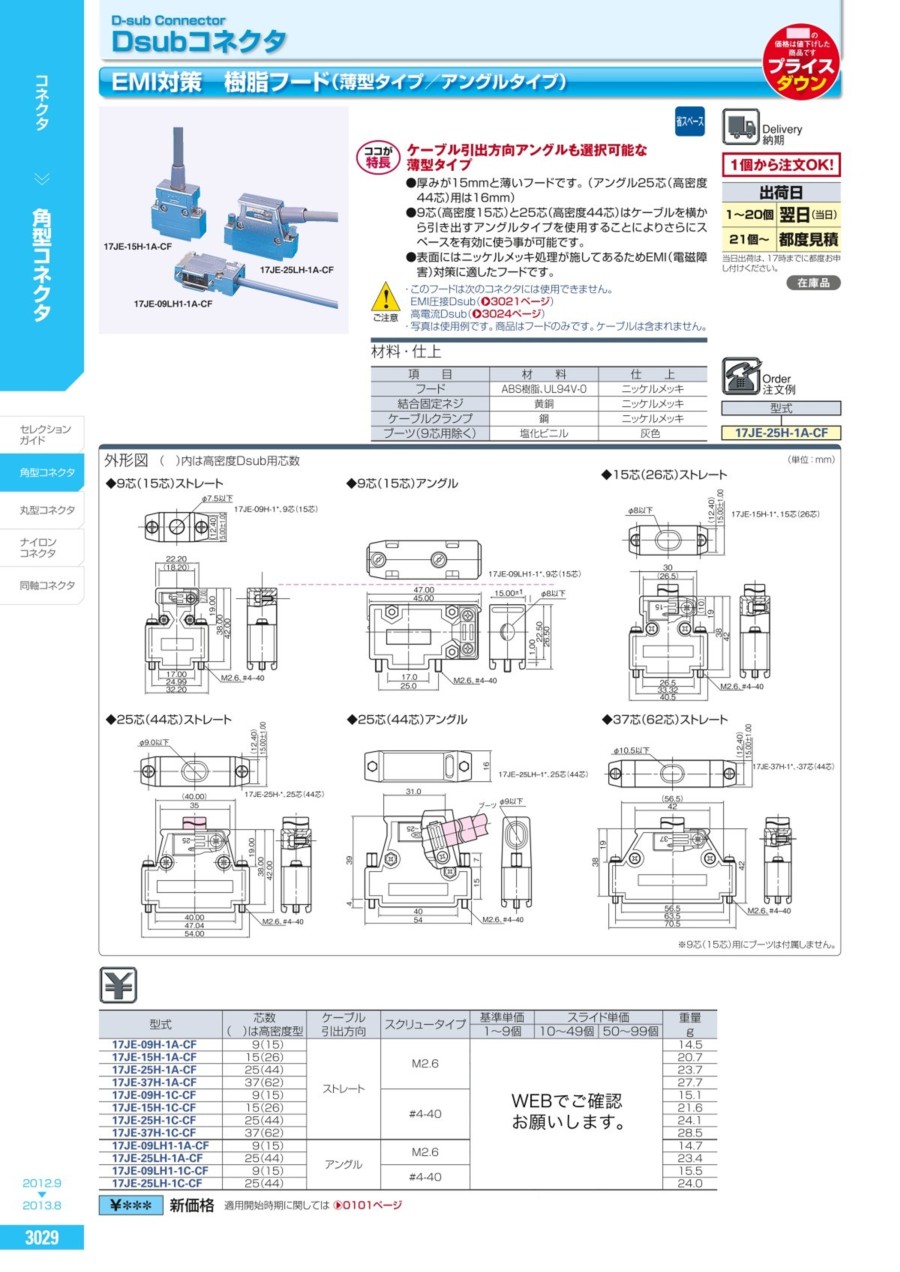

カタログ
