Dsubコネクタ EMI　プラスチックフード Dsubシリーズ

4.3

平均満足度4.3

この商品のレビューをみる（8件）

通常単価(税別): 364円～1,254円

税込単価: 400円～1,379円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【日本航空電子工業】製商品　Dsubｺﾈｸﾀ　パネル取付ロック金具（フロント　リアマウント兼用）

4.4

通常価格(税別)： 100円 (税込価格：110円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ中継接続用ロック金具（フード対フード）

3.9

通常価格(税別)： 178円 (税込価格：196円)

通常出荷日：在庫品1日目

小型・高信頼角型Dsubフード多様接続に対応【特長】小型・高信頼角型コネクタ ...

詳細情報を確認する

規格・仕様：

EMI対策

材質
プラスチック
仕様
直形フード
種類
フード
材質詳細
ABS樹脂

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が40型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

DE-C8-J9-F11R

芯数 ( )は高密度型	スクリュータイプ	EMI対策樹脂フード(ニッケルメッキ)	重量 g	汎用樹脂フード(黒)	重量 g
		型式		型式
		型式		型式
9(15)	M2.6 ショート	DE-C8-J9-F11R	15.8	DE-C8-J9-B11R	13.7
15(26)		DA-C8-J10-F11R	15.4	DA-C8-J10-B11R	17
25(44)		DB-C8-J10-F11R	21.7	DB-C8-J10-B11R	22.9
37(62)		DC-C8-J13-F11R	22.7	DC-C8-J13-B11R	28.2
50(78)		DD-C8-J13-F11R	29.2	DD-C8-J13-B11R	28.9
9(15)	#4-40 ショート	DE-C8-J9-F21R	14.6	DE-C8-J9-B21R	14.9
15(26)		DA-C8-J10-F21R	15.6	DA-C8-J10-B21R	17.4
25(44)		DB-C8-J10-F21R	21.6	DB-C8-J10-B21R	22.9
37(62)		DC-C8-J13-F21R	22.9	DC-C8-J13-B21R	33
50(78)		DD-C8-J13-F21R	28.7	DD-C8-J13-B21R	34
9(15)	M2.6 ロング	DE-C8-J9-F41R	18.9	DE-C8-J9-B41R	19.4
15(26)		DA-C8-J10-F41R	21.4	DA-C8-J10-B41R	23
25(44)		DB-C8-J10-F41R	28	DB-C8-J10-B41R	28.8
37(62)		DC-C8-J13-F41R	33.2	DC-C8-J13-B41R	33.8
50(78)		DD-C8-J13-F41R	34.8	DD-C8-J13-B41R	34.9
9(15)	#4-40 ロング	DE-C8-J9-F51R	15.5	DE-C8-J9-B51R	19.6
15(26)		DA-C8-J10-F51R	21.7	DA-C8-J10-B51R	19.7
25(44)		DB-C8-J10-F51R	28.1	DB-C8-J10-B51R	28.8
37(62)		DC-C8-J13-F51R	24.1	DC-C8-J13-B51R	37
50(78)		DD-C8-J13-F51R	35.2	DD-C8-J13-B51R	34.7

部　1～9個のご注文は基準単価+バラチャージを申し受けます。
【計算例】　DE-C8-J9-F11R　を2個ご注文の場合　（基準単価304円+バラチャージ100円）×2個＝808円
バラチャージに関しては >>0101ページ
【日本航空電子型式は末尾4桁の間に-が入ります。例）ミスミ品：DC-C8-J13-F11R →日本航空電子品： DC-C8-J13-F1-1R】

概要仕様

外形図

（単位：ｍｍ）

◆ショートスクリュータイプ	◆ロングスクリュータイプ

芯数	A±0.5	B±0.5	C±0.5	D±0.5	φE	F±0.3	G±1	H約
9(15)	38.0	26	19.5	36.8	9	24.99	16	14
15(26)	38.0	18	26.0	45.1	10	33.32	16	14
25(44)	41.5	18	40.0	58.8	10	47.04	16	10
37(62)	47.0	18	52.0	75.3	13	63.50	16	5
50(78)	47.0	18	50.0	72.9	13	61.10	19	5

●EMI対策樹脂フード

材料・仕上

項目		材料	仕上
フード	EMI対策品	ABS樹脂	ニッケルメッキ
フード	汎用品	ABS樹脂	黒色
結合固定ネジ		鋼	ニッケルメッキ

型番リスト

表示件数

型番

色	特長	適合シェルサイズ	RoHS?	最小発注数量

黒	ショートスクリュウ/M2.6ミリねじ	A	10	1個
黒	ショートスクリュウ/#4-40インチねじ	A	10	1個
黒	ロングスクリュウ/M2.6ミリねじ	A	10	1個
黒	ロングスクリュウ/#4-40インチねじ	A	10	1個
銀	ショートスクリュウ/M2.6ミリねじ	A	10	1個
銀	ショートスクリュウ/#4-40インチねじ	A	10	1個
銀	ロングスクリュウ/M2.6ミリねじ	A	10	1個
銀	ロングスクリュウ/#4-40インチねじ	A	10	1個
黒	ショートスクリュウ/M2.6ミリねじ	B	10	1個
黒	ショートスクリュウ/#4-40インチねじ	B	10	1個
黒	ロングスクリュウ/M2.6ミリねじ	B	10	1個
黒	ロングスクリュウ/#4-40インチねじ	B	10	1個
銀	ショートスクリュウ/M2.6ミリねじ	B	10	1個
銀	ショートスクリュウ/#4-40インチねじ	B	10	1個
銀	ロングスクリュウ/M2.6ミリねじ	B	10	1個
銀	ロングスクリュウ/#4-40インチねじ	B	10	1個
黒	ショートスクリュウ/M2.6ミリねじ	C	10	1個
黒	ショートスクリュウ/#4-40インチねじ	C	10	1個
黒	ロングスクリュウ/M2.6ミリねじ	C	10	1個
黒	ロングスクリュウ/#4-40インチねじ	C	10	1個
銀	ショートスクリュウ/M2.6ミリねじ	C	10	1個
銀	ショートスクリュウ/#4-40インチねじ	C	10	1個
銀	ロングスクリュウ/M2.6ミリねじ	C	10	1個
銀	ロングスクリュウ/#4-40インチねじ	C	10	1個
黒	ショートスクリュウ/M2.6ミリねじ	D	10	1個
黒	ショートスクリュウ/#4-40インチねじ	D	10	1個
黒	ロングスクリュウ/M2.6ミリねじ	D	10	1個
黒	ロングスクリュウ/#4-40インチねじ	D	10	1個
銀	ショートスクリュウ/M2.6ミリねじ	D	10	1個
銀	ショートスクリュウ/#4-40インチねじ	D	10	1個
銀	ロングスクリュウ/M2.6ミリねじ	D	10	1個
銀	ロングスクリュウ/#4-40インチねじ	D	10	1個
黒	ショートスクリュウ/M2.6ミリねじ	E	10	1個
黒	ショートスクリュウ/#4-40インチねじ	E	10	1個
黒	ロングスクリュウ/M2.6ミリねじ	E	10	1個
黒	ロングスクリュウ/#4-40インチねじ	E	10	1個
銀	ショートスクリュウ/M2.6ミリねじ	E	10	1個
銀	ショートスクリュウ/#4-40インチねじ	E	10	1個
銀	ロングスクリュウ/M2.6ミリねじ	E	10	1個
銀	ロングスクリュウ/#4-40インチねじ	E	10	1個

通常単価(税別) (税込単価)	通常出荷日

748円 ( 823円 )	在庫品1日目当日出荷可能
786円 ( 865円 )	在庫品1日目当日出荷可能
904円 ( 994円 )	在庫品1日目当日出荷可能
1,077円 ( 1,185円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
451円 ( 496円 )	在庫品1日目当日出荷可能
743円 ( 817円 )	在庫品1日目当日出荷可能
1,138円 ( 1,252円 )	在庫品1日目当日出荷可能
702円 ( 772円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
623円 ( 685円 )	在庫品1日目当日出荷可能
684円 ( 752円 )	在庫品1日目当日出荷可能
556円 ( 612円 )	在庫品1日目当日出荷可能
803円 ( 883円 )	在庫品1日目当日出荷可能
732円 ( 805円 )	在庫品1日目当日出荷可能
886円 ( 975円 )	在庫品1日目当日出荷可能
742円 ( 816円 )	在庫品1日目当日出荷可能
587円 ( 646円 )	在庫品1日目当日出荷可能
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能
723円 ( 795円 )	在庫品1日目当日出荷可能
887円 ( 976円 )	在庫品1日目当日出荷可能
952円 ( 1,047円 )	在庫品1日目当日出荷可能
603円 ( 663円 )	在庫品1日目当日出荷可能
1,254円 ( 1,379円 )	在庫品1日目当日出荷可能
844円 ( 928円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
1,022円 ( 1,124円 )	在庫品1日目当日出荷可能
1,142円 ( 1,256円 )	在庫品1日目当日出荷可能
1,067円 ( 1,174円 )	在庫品1日目当日出荷可能
965円 ( 1,062円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
1,029円 ( 1,132円 )	在庫品1日目当日出荷可能
455円 ( 501円 )	在庫品1日目当日出荷可能
484円 ( 532円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	在庫品1日目当日出荷可能
1,045円 ( 1,150円 )	在庫品1日目当日出荷可能
364円 ( 400円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
719円 ( 791円 )	在庫品1日目当日出荷可能
719円 ( 791円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

小型・高信頼角型Dsubフード
多様接続に対応
【特長】
小型・高信頼角型コネクタ
【用途】
・コンピュータ,OA・通信・産業・工作・ＦA機器
EMI対策

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
●表面にニッケルメッキ処理が施してあるEMI（電磁障害）対策タイプと汎用タイプを揃えました。
●固定ネジはドライバで固定するショートスクリュータイプと、手で固定作業が行えるロングスクリュータイプがあります。
●それぞれＭ2.6ミリネジと#4-40インチネジより用途に合わせてご選定可能です。

【ご注意】
・このフードは次のコネクタには使用できません。
EMI圧接Dsub（こちら）
高電流Dsub（こちら）

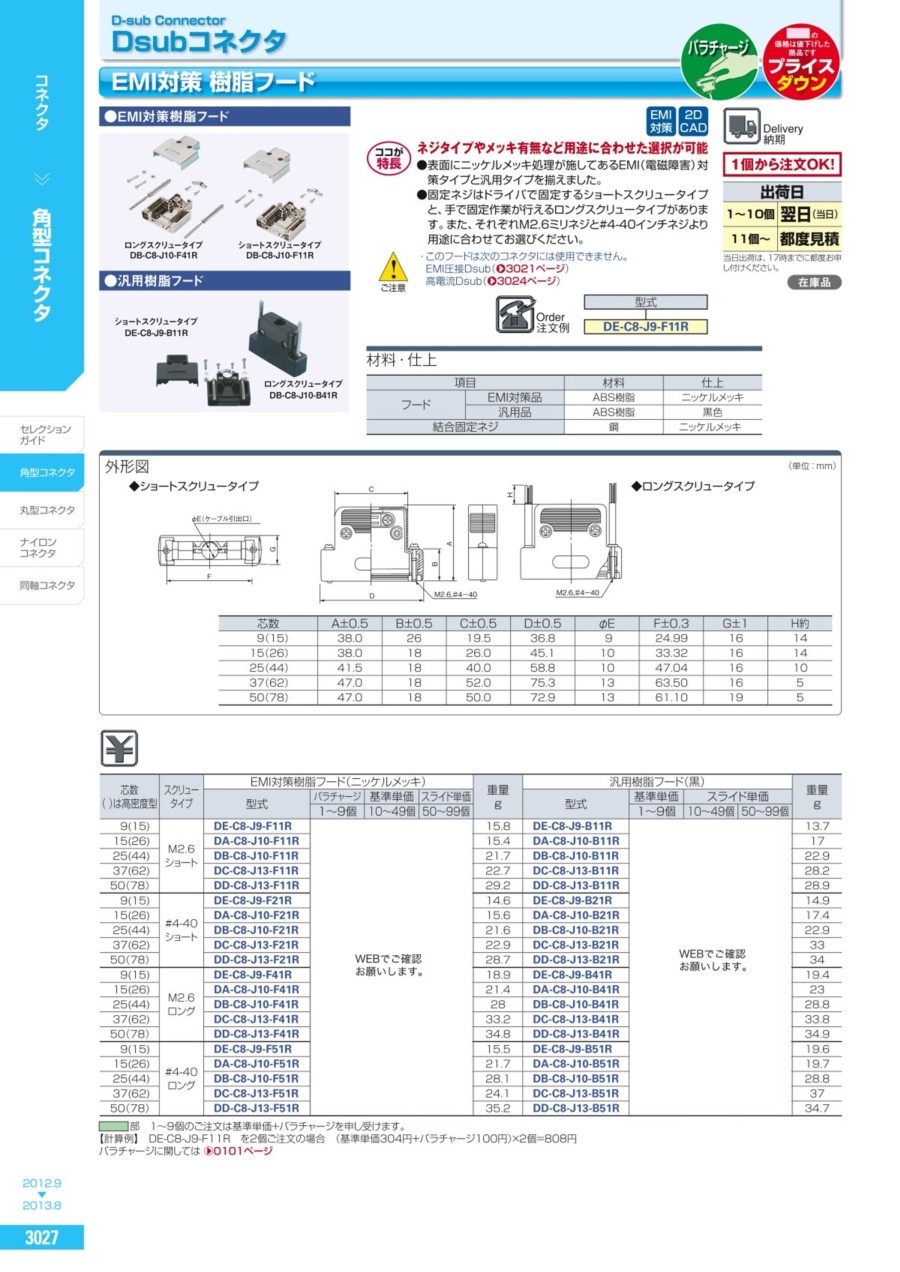

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
