型式	芯数	スクリュータイプ	重量 (g)
型式	芯数	スクリュータイプ	重量 (g)
DE-C4-J6	9(15)	M2.6 ショート	31.40
DA-C4-J10	15(26)		41.60
DB-C4-J11	25(44)		56.00
DC-C4-J12	37(62)		63.40
DD-C4-J13	50(78)		82.10
DE-C4-J6-S1	9(15)	#4-40 ショート	31.40
DA-C4-J10-S1	15(26)		41.40
DB-C4-J11-S1	25(44)		54.50
DC-C4-J12-S1	37(62)		63.60
DD-C4-J13-S1	50(78)		83.60
DE-C4-J6-F	9(15)	M2.6 ロング	37.60
DA-C4-J10-F	15(26)		44.60
DB-C4-J11-F	25(44)		61.60
DC-C4-J12-F	37(62)		69.70
DD-C4-J13-F	50(78)		89.40
DE-C4-J6-F1	9(15)	#4-40 ロング	37.60
DA-C4-J10-F1	15(26)		44.40
DB-C4-J11-F1	25(44)		61.60
DC-C4-J12-F1	37(62)		69.70
DD-C4-J13-F1	50(78)		89.40

概要仕様

外形図

（単位：ｍｍ）

◆ショートスクリュータイプ
Dsubｺﾈｸﾀ　EMI対策　アルミダイキャストフード:外形図

◆ロングスクリュータイプ
Dsubｺﾈｸﾀ　EMI対策　アルミダイキャストフード:外形図

芯数	A±0.5	B±0.5	C±0.5	D±0.13	φE±0.5
9(15)	34.70	39	16	24.99	7
15(26)	43.00	46	16	33.32	10
25(44)	57.00	49	16	47.04	11.5
37(62)	73.00	55	16	63.50	13
50(78)	71.00	55	19	61.10	13

合わせ溝の段差加工

※独自の段差をフードの合わせ溝に設け、コネクタのフランジを確実にカバーします。

材料・仕上

項目	材料	仕上
フード	アルミダイキャスト	ニッケルメッキ
結合固定ネジ	鋼	ニッケルメッキ

型番リスト

表示件数

型番

特長	適合シェルサイズ	RoHS?	最小発注数量

ショートスクリュウ/M2.6ミリねじ	-	10	1個
ロングスクリュウ/M2.6ミリねじ	A	10	1個
ロングスクリュウ/#4-40インチねじ	A	10	1個
ショートスクリュウ/#4-40インチねじ	A	10	1個
ショートスクリュウ/M2.6ミリねじ	-	10	1個
ロングスクリュウ/M2.6ミリねじ	-	10	1個
ロングスクリュウ/#4-40インチねじ	B	10	1個
ショートスクリュウ/#4-40インチねじ	B	10	1個
M2.6ミリねじ	-	10	1個
ロングスクリュウ/M2.6ミリねじ	C	10	1個
ロングスクリュウ/#4-40インチねじ	C	10	1個
ショートスクリュウ/#4-40インチねじ	C	10	1個
ショートスクリュウ/M2.6ミリねじ	D	10	1個
ロングスクリュウ/M2.6ミリねじ	D	10	1個
ロングスクリュウ/#4-40インチねじ	D	10	1個
ショートスクリュウ/#4-40インチねじ	D	10	1個
ショートスクリュウ/M2.6ミリねじ	-	10	1個
ロングスクリュウ/M2.6ミリねじ	E	10	1個
ロングスクリュウ/#4-40インチねじ	-	10	1個
ショートスクリュウ/#4-40インチねじ	E	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,159円 ( 1,275円 )	在庫品1日目当日出荷可能
2,894円 ( 3,183円 )	在庫品1日目当日出荷可能
2,909円 ( 3,200円 )	在庫品1日目当日出荷可能
1,494円 ( 1,643円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
2,470円 ( 2,717円 )	在庫品1日目当日出荷可能
3,008円 ( 3,309円 )	在庫品1日目当日出荷可能
2,612円 ( 2,873円 )	在庫品1日目当日出荷可能
1,176円 ( 1,294円 )	在庫品1日目当日出荷可能
2,351円 ( 2,586円 )	在庫品1日目当日出荷可能
2,141円 ( 2,355円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
2,104円 ( 2,314円 )	在庫品1日目当日出荷可能
2,212円 ( 2,433円 )	在庫品1日目当日出荷可能
2,459円 ( 2,705円 )	在庫品1日目当日出荷可能
1,535円 ( 1,689円 )	在庫品1日目当日出荷可能
830円 ( 913円 )	在庫品1日目当日出荷可能
2,904円 ( 3,194円 )	在庫品1日目当日出荷可能
1,648円 ( 1,813円 )	在庫品1日目当日出荷可能
1,810円 ( 1,991円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

小型・高信頼角型Dsubフード
多様接続に対応
【特長】
小型・高信頼角型コネクタ
【用途】
・コンピュータ,OA・通信・産業・工作・ＦA機器
EMI対策

【ココが特長】
●本製品は日本航空電子工業（JAE）の商品です。
●フード本体がアルミ製のダイキャストなので堅牢かつ軽量なフードです。
●ニッケルメッキを施してある上、2枚のフードの合わせ溝に独自の段差を設けコネクタフランジを確実にカバーするためEMI対策に優れています。

【ご注意】
・フード対フード中継用のロック金具角型タイプはこのフードにはご使用いただけません。
　中継する場合は六角タイプをお使いください。フード固定金具はこちら
・このフードは次のコネクタには使用できません。
　　EMI圧接Dsub（こちら）
　　高電流Dsub（こちら）

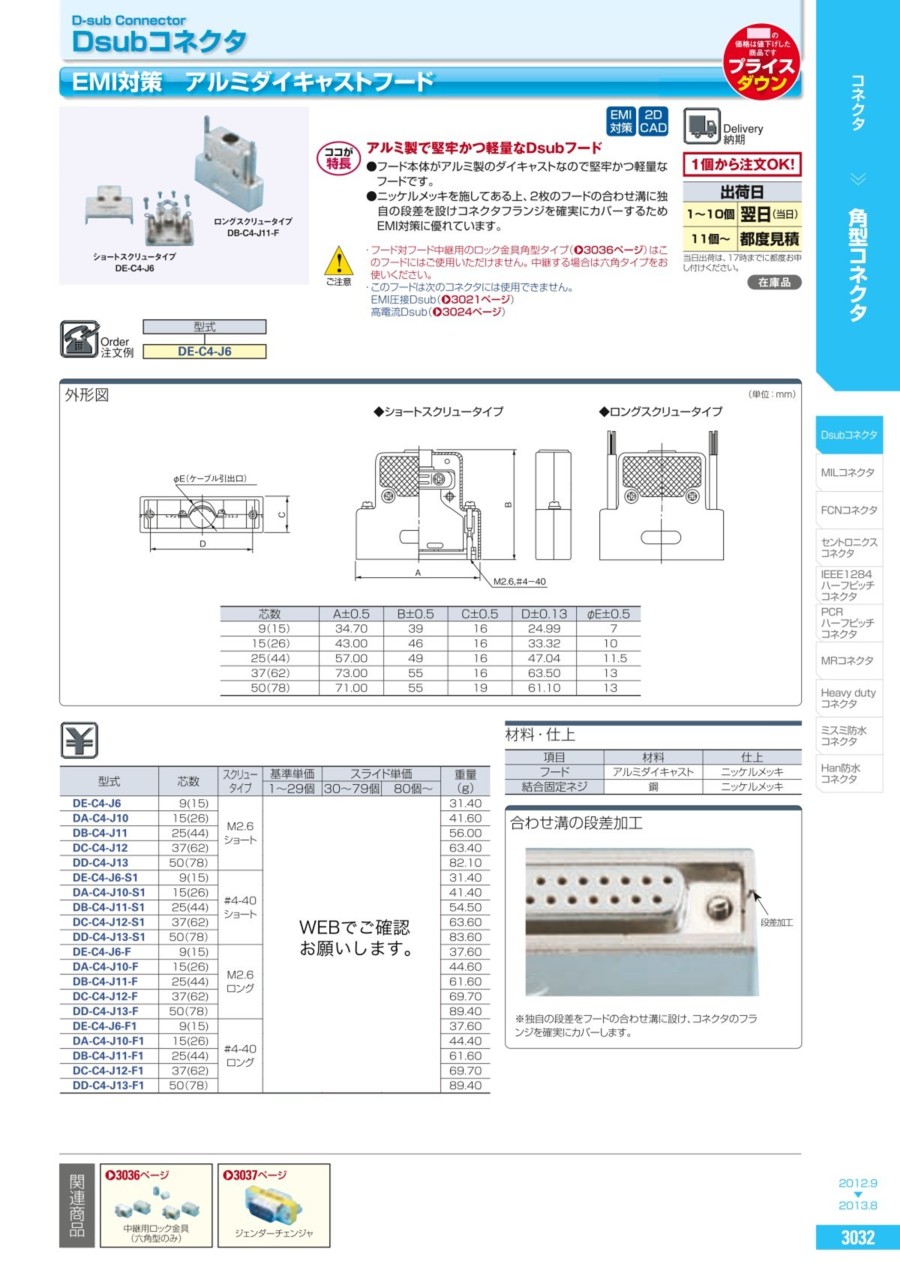

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
