Dsubｺﾈｸﾀ ハンダ付けタイプ/マシンコンタクト（高電流型）
- 通常単価(税別)
- 756円～2,823円
- 税込単価
- 832円～3,105円
通常出荷日：在庫品1日目当日出荷可能
ドイツERNI(エルニ)製。最大20Aまでの電流が流せる高電流対応タイプ。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| E-DSUB3M |
| 1パック | 10本入 |
| 型番 | 定格 電流 | タイプ |
| 594-221 | 10A | オス （ピン） |
| 594-223 | 20A | |
| 594-172 | 10A | メス （ソケット） |
| 594-174 | 20A |
| 型番 | 芯数 | タイプ |
| E-DSUB3M | 3 | オス （ピン） |
| E-DSUB5M | 5 | |
| E-DSUB8M | 8 | |
| E-DSUB3F | 3 | メス （ソケット） |
| E-DSUB5F | 5 | |
| E-DSUB8F | 8 |
| 型番 | 芯数 |
| 063-388 | 3 |
| 063-387 | 5 |
| 063-386 | 8 |
概要仕様
外形図
（単位：ｍｍ）◆オス（ピン）用ハウジング  | ◆メス（ソケット）用ハウジング  |
※パネルカット寸法は>>3012ページ
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
◆オス（ピン）コンタクト  | ◆メス（ソケット）コンタクト  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
◆専用フード  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電気的特性
コネクタハウジング
ハンダ式コンタクト
コネクタハウジング
| 耐電圧 | AC1000V／1分間 |
| 絶縁抵抗 | 10000MΩ |
| 使用温度範囲 | −55℃〜＋125℃ |
| 定格電流 | 594-221、594-172 | 10A以下 |
| 594-223、594-174 | 20A以下 | |
| 定格電圧 | AC125V以下 | |
| 接触抵抗 | 1mΩ以下 | |
| 挿抜寿命 | 500回以上 | |
材料・仕上
コネクタハウジング
ハンダ式コンタクト
コネクタハウジング
| 項目 | 材料 | 仕上 |
| 絶縁体 | PBT | 緑または白 |
| シェル | 鋼 | ニッケルメッキ |
| 材料 | 仕上 | |
| オス(ピン) | 黄銅 | 金メッキ |
| メス(ソケット) | ベリリウム銅 |
詳細情報
基本情報
ドイツERNI(エルニ)製。最大20Aまでの電流が流せる高電流対応タイプ。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
【ココが特長】
●この商品はドイツのERNI(エルニ)製のDsubコネクタです。
●Dsubコネクタのハウジングを利用して高電流を流すことができます。
●10A用と20A用のコンタクトかお選びいただけます。
●専用フードは内部にシールド板を備えたEMI対策品となっております。
●この商品はドイツのERNI(エルニ)製のDsubコネクタです。
●Dsubコネクタのハウジングを利用して高電流を流すことができます。
●10A用と20A用のコンタクトかお選びいただけます。
●専用フードは内部にシールド板を備えたEMI対策品となっております。
【基本仕様】
適応電線サイズ：10A用：AWG22〜16または0.3〜1.25mm2
20A用：AWG18〜12または0.75〜3.5mm2
共通仕様
適用電線サイズ
| コネクタタイプ | 適用電線サイズ | ||
|---|---|---|---|
| AWGサイズ | 導体断面積（mm2） | ||
| ハンダ結線タイプ | 20より細いもの | 0.53未満 | |
| 圧接結線タイプ | 1.27mmピッチ 28フラットケーブル | − | |
| 高密度ハンダ結線タイプ | 24〜28 | 0.2〜0.08 | |
| 端子台内蔵タイプ | 14〜26 | 2.0〜1.5 | |
| 高電流タイプ | 10A用 | 16〜12 | 0.3〜1.25 |
| 20A用 | 12〜18 | 0.75〜3.5 | |
ご注意
・フードを取り付ける場合は、ケーブル引出し口の径によって左表の電線が用できない場合があります。ケーブル仕上外径等にも十分注意してご使用ください。
パネル寸法
ハンダ結線・圧着結線タイプ
●寸法表
| 芯数 | A±0.15 | B±0.2 | C±0.2 | ||
|---|---|---|---|---|---|
| 高電流型 | 高密度型 | その他 | |||
| － | 15 | 9 | 24.99 | 20.6 | 12.0 |
| 3 | 26 | 15 | 33.32 | 28.8 | 12.0 |
| 5 | 44 | 25 | 47.04 | 42.6 | 12.0 |
| 8 | 62 | 37 | 63.50 | 59.0 | 12.0 |
| － | 78 | 50 | 61.11 | 56.6 | 15.2 |
パネルの前面からの取付け穴と後面からの取付け穴は共通です。
圧接結線タイプ
a.コネクタをパネルの前面から取付ける場合の寸法
●寸法表
| 芯数 | A1 | B1 |
|---|---|---|
| 9 | 24.99 | 22.00 |
| 15 | 33.32 | 30.30 |
| 25 | 47.04 | 44.00 |
| 37 | 63.05 | 60.50 |
b.コネクタをパネルの後面より取付ける場合の寸法
●寸法表
| 芯数 | A2 | B2 |
|---|---|---|
| 9 | 24.99 | 20.20 |
| 15 | 33.32 | 28.60 |
| 25 | 47.04 | 42.50 |
| 37 | 63.05 | 59.20 |
コンタクト配列図
| シェルサイズグループ | E | A | B | C | D |
|---|---|---|---|---|---|
| 標準型 |  |  |  |  |  |
| 高密度型 |  |  |  |  |  |

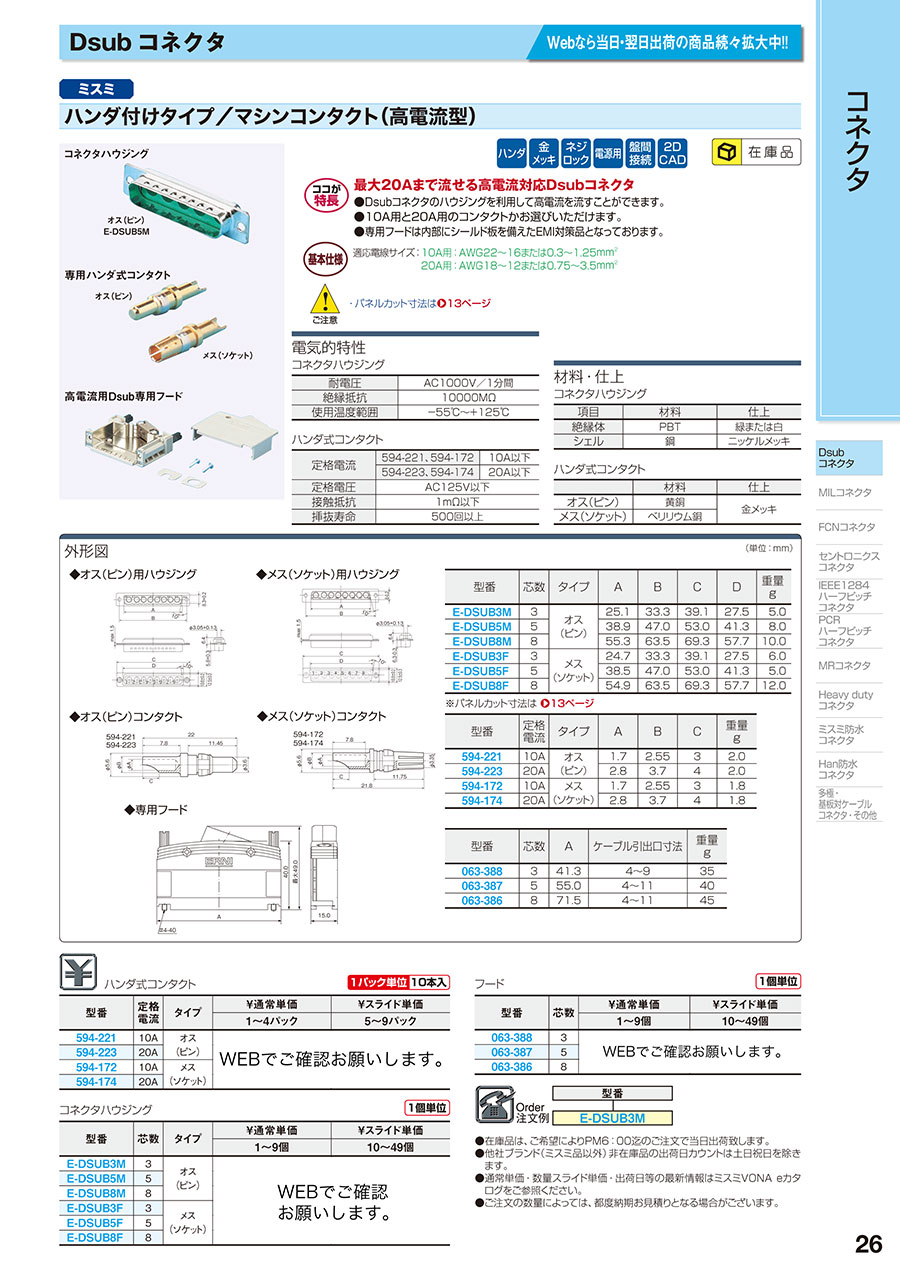

カタログ
商品担当おすすめ
Dsubｺﾈｸﾀ ハンダ付けタイプ/マシンコンタクト（高電流型）のレビュー
電源出力端子
4
4.02016/11/14
大電流が取れるD-SUBは種類も少ないので重宝します。
但しピンを一度さすと抜くことが困難なため抜き工具等も販売していた...もっと読む
0人が参考にしています。
