型式	芯数 ( )は高密度型	スクリュータイプ	重量 g
型式	芯数 ( )は高密度型	スクリュータイプ	重量 g
XM2S-0911	9(15)	M2.6	15
XM2S-1511	15(26)		19
XM2S-2511	25(44)		22
XM2S-3711	37(62)		26
XM2S-0913	9(15)	#4-40	15
XM2S-1513	15(26)		19
XM2S-2513	25(44)		22
XM2S-3713	37(62)		26

販売：ミスミ／製造元：オムロン（株）

概要仕様

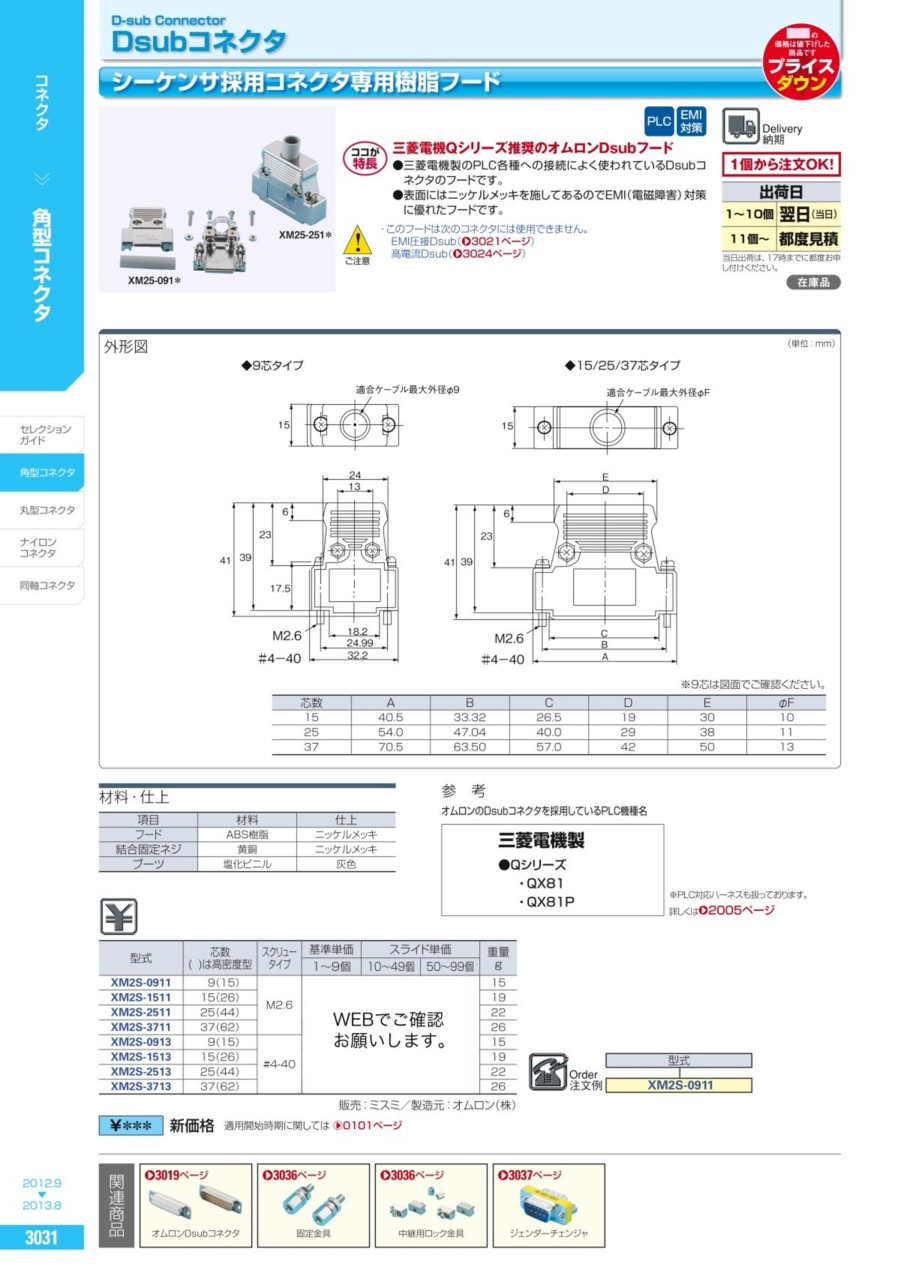

外形図

（単位：ｍｍ）

◆9芯タイプ

◆15/25/37芯タイプ

※9芯は図面でご確認ください。

芯数	A	B	C	D	E	φF
15	40.5	33.32	26.5	19	30	10
25	54.0	47.04	40.0	29	38	11
37	70.5	63.50	57.0	42	50	13

材料・仕上

項目	材料	仕上
フード	ABS樹脂	ニッケルメッキ
結合固定ネジ	黄銅	ニッケルメッキ
ブーツ	塩化ビニル	灰色

参　考
オムロンのDsubコネクタを採用しているPLC機種名
三菱電機製
●Qシリーズ
・QX81
・QX81P
※PLC対応ハーネスも扱っております。
詳しくは商品ページ

型番リスト

表示件数

型番

ピン数	RoHS?	最小発注数量

9	-	1個
9	10	1個
15	-	1個
15	-	1個
25	-	1個
25	-	1個
37	-	1個
37	-	1個

通常単価(税別) (税込単価)	通常出荷日

592円 ( 651円 )	在庫品1日目当日出荷可能
711円 ( 782円 )	在庫品1日目当日出荷可能
544円 ( 598円 )	在庫品1日目当日出荷可能
624円 ( 686円 )	在庫品1日目当日出荷可能
576円 ( 634円 )	在庫品1日目当日出荷可能
646円 ( 711円 )	在庫品1日目当日出荷可能
689円 ( 758円 )	在庫品1日目当日出荷可能
605円 ( 666円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

OA機器のインターフェースに最適なDサブコネクタフード
EMI対策インターフェィス
【特長】
メタライズド処理プラスチックフードを用いることにより効果的なノイズ対策を実現

使用温度範囲：-25～+85℃（結露・氷結のないこと）

【ココが特長】
●この商品はオムロン製Dsubフードです。
●三菱電機製のPLC各種への接続によく使われているDsubコネクタのフードです。
●表面にはニッケルメッキを施してあるのでEMI（電磁障害）対策に優れたフードです。
●こちらのフードにはケーブルブッシュ(ブーツ)が付属しております。

【ご注意】
・このフードは次のコネクタには使用できません。
　EMI圧接Dsub（こちら）
　高電流Dsub（こちら）

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
