Dsubｺﾈｸﾀ 圧着タイプ/プレスコンタクト【100個入り】
- 通常単価(税別)
- 1,269円～4,874円
- 税込単価
- 1,396円～5,361円
通常出荷日：在庫品1日目当日出荷可能
日本航空電子工業（JAE）製。適応電線サイズAWG18まで対応した圧着コンタクト
- 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| DC-20-22P-PKG100 |
| 1パック | 100個入 |
| 型式 | コンタクト サイズ | タイプ | 適応電線 | 重量 (g) | ||
| AWGサイズ | 導体断面積(mm2) | 被覆外径(mm) | ||||
| DC-20-18P-PKG100 | 20-18 | オス(ピン) | #18〜#22 | 0.81〜0.32 | φ1.95以下 | 0.10 |
| DC-20-22P-PKG100 | 20-22 | #22〜#24 | 0.32〜0.21 | φ1.2〜φ1.7 | 0.10 | |
| DC-20-24P-PKG100 | 20-24 | #24〜#28 | 0.21〜0.08 | φ0.8〜φ1.5 | 0.10 | |
| DC-20-18S-PKG100 | 20-18 | メス (ソケット) | #18〜#22 | 0.81〜0.32 | φ1.95以下 | 0.11 |
| DC-20-22S-PKG100 | 20-22 | #22〜#24 | 0.32〜0.21 | φ1.2〜φ1.7 | 0.11 | |
| DC-20-24S-PKG100 | 20-24 | #24〜#28 | 0.21〜0.08 | φ0.8〜φ1.5 | 0.11 | |
概要仕様
外形図
（単位：mm）
| コンタクト注意 ケーブルは、コンタクト結線部の芯線バレルと被覆バレルによって、確実に圧着されます。 ただし、コンタクトサイズ20-18は芯線のみ圧着されます。 | ||||||||||
20-22、20-24の場合 | 20-18の場合 | ||||||||||
材料・仕上表
| 項 目 | 仕 上 |
| 銅合金 | 金メッキ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,322円 ( 3,654円 ) | 在庫品1日目当日出荷可能 |
4,874円 ( 5,361円 ) | 在庫品1日目当日出荷可能 |
1,269円 ( 1,396円 ) | 在庫品1日目当日出荷可能 |
2,296円 ( 2,526円 ) | 在庫品1日目当日出荷可能 |
2,137円 ( 2,351円 ) | 在庫品1日目当日出荷可能 |
2,297円 ( 2,527円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
日本航空電子工業（JAE）製。適応電線サイズAWG18まで対応した圧着コンタクト
ご注意
- 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
共通仕様
適用電線サイズ
| コネクタタイプ | 適用電線サイズ | ||
|---|---|---|---|
| AWGサイズ | 導体断面積（mm2） | ||
| ハンダ結線タイプ | 20より細いもの | 0.53未満 | |
| 圧接結線タイプ | 1.27mmピッチ 28フラットケーブル | − | |
| 高密度ハンダ結線タイプ | 24〜28 | 0.2〜0.08 | |
| 端子台内蔵タイプ | 14〜26 | 2.0〜1.5 | |
| 高電流タイプ | 10A用 | 16〜12 | 0.3〜1.25 |
| 20A用 | 12〜18 | 0.75〜3.5 | |
【ご注意】
・フードを取り付ける場合は、ケーブル引出し口の径によって左表の電線が用できない場合があります。ケーブル仕上外径等にも十分注意してご使用ください。
パネル寸法
ハンダ結線・圧着結線タイプ
●寸法表
| 芯数 | A±0.15 | B±0.2 | C±0.2 | ||
|---|---|---|---|---|---|
| 高電流型 | 高密度型 | その他 | |||
| － | 15 | 9 | 24.99 | 20.6 | 12.0 |
| 3 | 26 | 15 | 33.32 | 28.8 | 12.0 |
| 5 | 44 | 25 | 47.04 | 42.6 | 12.0 |
| 8 | 62 | 37 | 63.50 | 59.0 | 12.0 |
| － | 78 | 50 | 61.11 | 56.6 | 15.2 |
パネルの前面からの取付け穴と後面からの取付け穴は共通です。
圧接結線タイプ
a.コネクタをパネルの前面から取付ける場合の寸法
●寸法表
| 芯数 | A1 | B1 |
|---|---|---|
| 9 | 24.99 | 22.00 |
| 15 | 33.32 | 30.30 |
| 25 | 47.04 | 44.00 |
| 37 | 63.05 | 60.50 |
b.コネクタをパネルの後面より取付ける場合の寸法
●寸法表
| 芯数 | A2 | B2 |
|---|---|---|
| 9 | 24.99 | 20.20 |
| 15 | 33.32 | 28.60 |
| 25 | 47.04 | 42.50 |
| 37 | 63.05 | 59.20 |

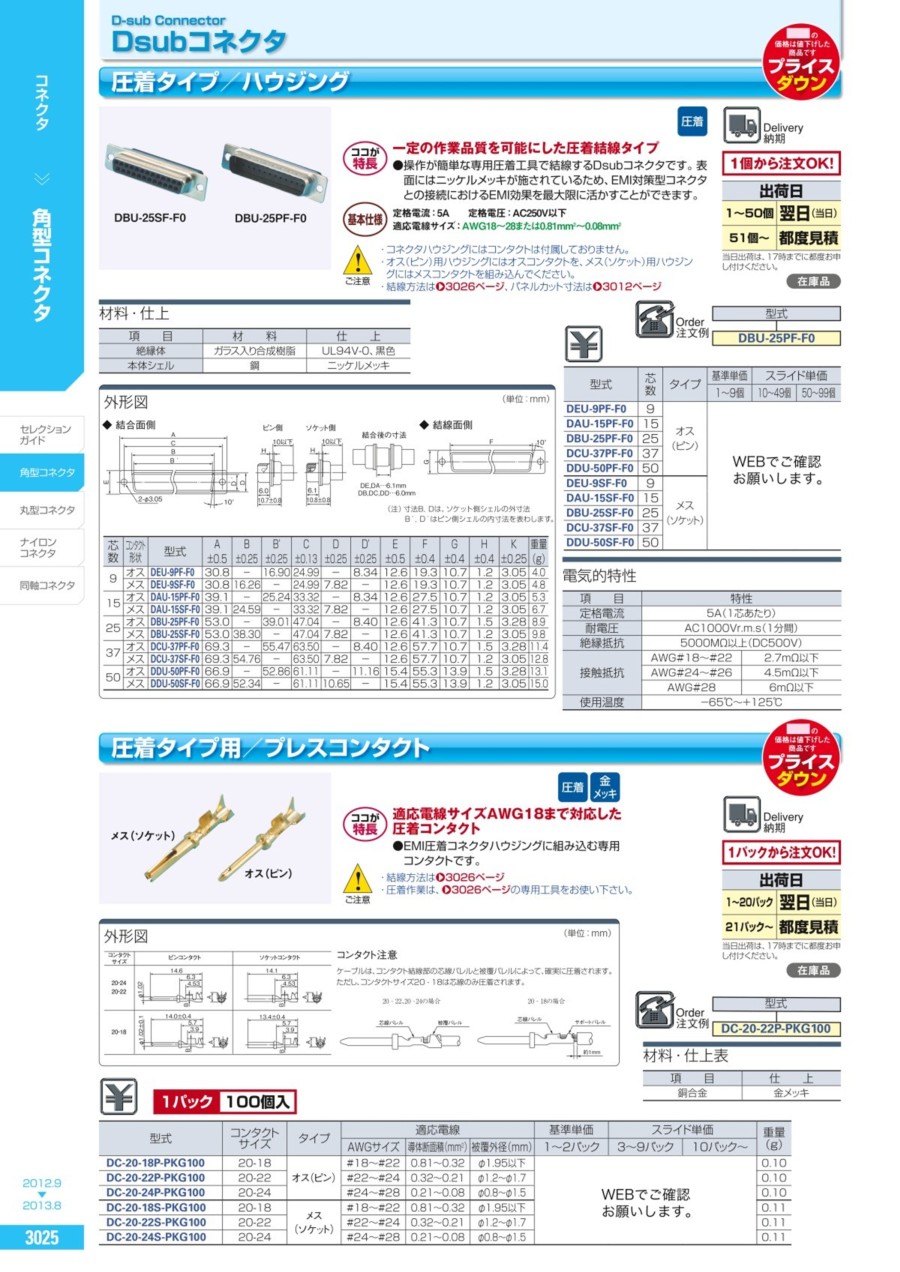

コンタクト配列図
| シェルサイズグループ | E | A | B | C | D |
|---|---|---|---|---|---|
| 標準型 | 9芯 | 15芯 | 25芯 | 37芯 | 50芯 |
| 高密度型 | 15芯 | 26芯 | 44芯 | 62芯 | 78芯 |
