Dsubコネクタ圧接タイプ/プレスコンタクト

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,166円～3,914円

税込単価: 1,283円～4,305円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタハンダ付けタイプ/プレスコンタクト

4.5

通常価格(税別)： 181円 (税込価格：199円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタハンダ付けタイプ/マシンコンタクト

4.5

通常価格(税別)： 252円 (税込価格：277円)

通常出荷日：在庫品1日目

ヒロセ電機製。圧接タイプのため容易に結線可能で、ストレインリリーフの取付けによ...

詳細情報を確認する

規格・仕様：

信号用
盤間接続
PLC
EMI対策
RS422
圧接
金メッキ

用途
ケーブル接続
シリーズ
Dsub
許容電流(A)
1
許容電圧(V)
200
電線接続方法
圧接
接続方向
ストレート
耐環境性
耐環境性なし
耐電圧 (Vr.m.s)
650
着脱方法
その他

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が12型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

FDE-9PF05

型番	芯数	タイプ	重量（g）
型番	芯数	タイプ	重量（g）
FDE-9P05	9	オス（ピン）	8.9
FDA-15P05	15		11.8
FDB-25P05	25		17.4
FDC-37P05	37		23.0
FDE-9PF05	9	オス（ピン）ディンプル加工	7.6
FDA-15PF05	15		10.5
FDB-25PF05	25		15.9
FDC-37PF05	37		22.8
FDE-9S05	9	メス（ソケット）	8.1
FDA-15S05	15		11.4
FDB-25S05	25		17.1
FDC-37S05	37		23.6

概要仕様

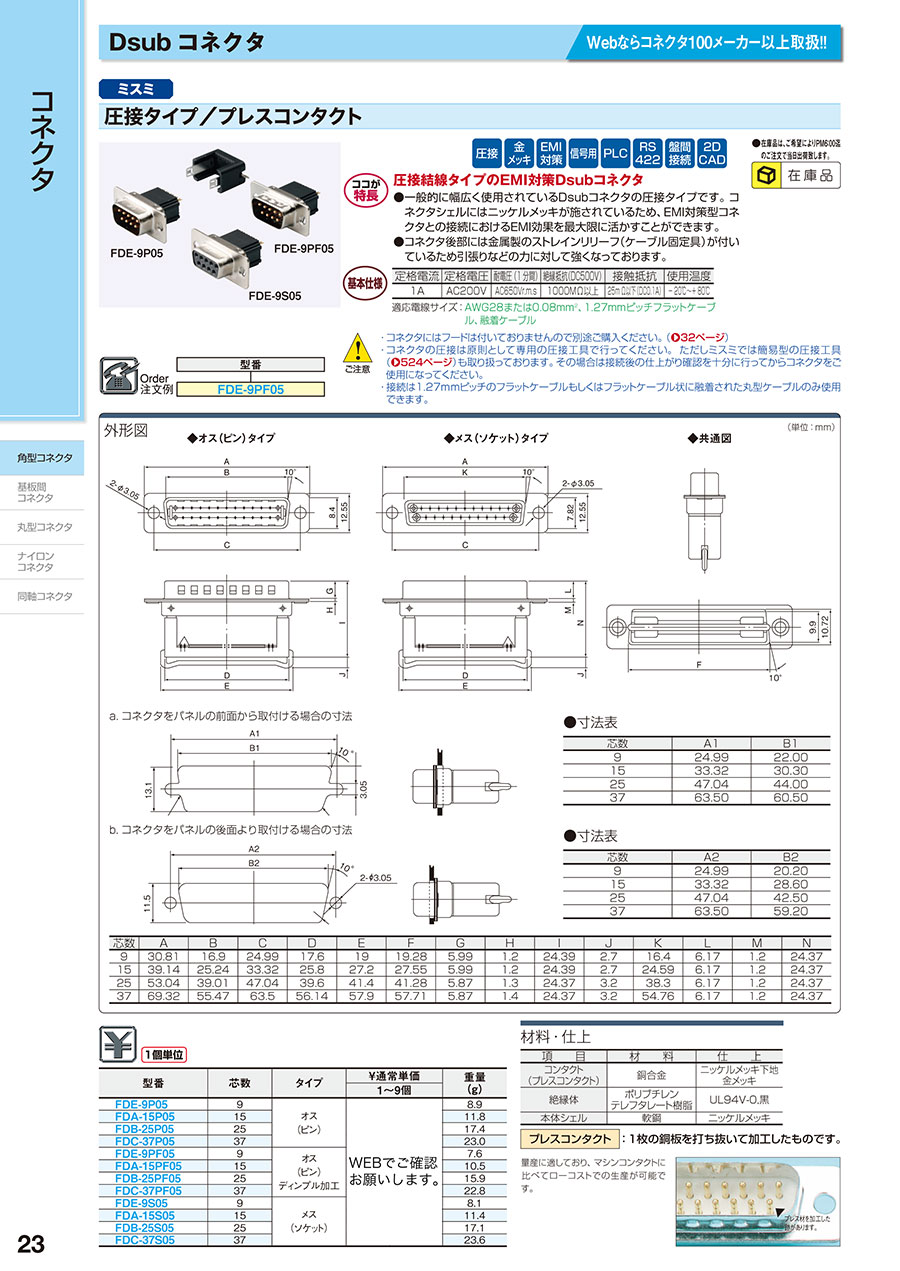

外形図

（単位：ｍｍ）

◆オス（ピン）タイプ

◆メス（ソケット）タイプ

◆共通図

a.コネクタをパネルの前面から取付ける場合の寸法

●寸法表

芯数	A1	B1
9	24.99	22.00
15	33.32	30.30
25	47.04	44.00
37	63.50	60.50

b.コネクタをパネルの後面より取付ける場合の寸法

●寸法表

芯数	A2	B2
9	24.99	20.20
15	33.32	28.60
25	47.04	42.50
37	63.50	59.20

芯数	A	B	C	D	E	F	G	H	I	J	K	L	M	N
9	30.81	16.9	24.99	17.6	19	19.28	5.99	1.2	24.39	2.7	16.4	6.17	1.2	24.37
15	39.14	25.24	33.32	25.8	27.2	27.55	5.99	1.2	24.39	2.7	24.59	6.17	1.2	24.37
25	53.04	39.01	47.04	39.6	41.4	41.28	5.87	1.3	24.37	3.2	38.3	6.17	1.2	24.37
37	69.32	55.47	63.5	56.14	57.9	57.71	5.87	1.4	24.37	3.2	54.76	6.17	1.2	24.37

プレスコンタクト：1枚の銅板を打ち抜いて加工したものです。

量産に適しており、マシンコンタクトに
比べてローコストでの生産が可能です。

材料・仕上

項　　目	材　　料	仕　　上
コンタクト (プレスコンタクト)	銅合金	ニッケルメッキ下地金メッキ
絶縁体	ポリブチレンテレフタレート樹脂	UL94V-0,黒
本体シェル	軟鋼	ニッケルメッキ

型番リスト

表示件数

型番

適用ピン・コンタクト	ピン数	タイプ	RoHS?	最小発注数量

オス(プラグ)	15	-	10	1個
オス(プラグ)	15	ディンプル加工タイプ	-	1個
メス(ソケット)	15	-	-	1個
オス(プラグ)	25	-	10	1個
オス(プラグ)	25	ディンプル加工タイプ	10	1個
メス(ソケット)	25	-	-	1個
オス(プラグ)	37	-	10	1個
オス(プラグ)	37	ディンプル加工タイプ	-	1個
メス(ソケット)	37	-	-	1個
オス(プラグ)	9	-	10	100個
オス(プラグ)	9	ディンプル加工タイプ	-	1個
メス(ソケット)	9	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,809円 ( 1,990円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
2,414円 ( 2,655円 )	在庫品1日目当日出荷可能
3,170円 ( 3,487円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,570円 ( 2,827円 )	在庫品1日目当日出荷可能
3,914円 ( 4,305円 )	在庫品1日目当日出荷可能
3,691円 ( 4,060円 )	在庫品1日目当日出荷可能
3,100円 ( 3,410円 )	在庫品1日目当日出荷可能
1,166円 ( 1,283円 )	9日目
1,639円 ( 1,803円 )	在庫品1日目当日出荷可能
2,719円 ( 2,991円 )	在庫品1日目当日出荷可能

基本情報

ヒロセ電機製。圧接タイプのため容易に結線可能で、ストレインリリーフの取付けにより強い引張力を発揮。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
●この製品はヒロセ社製の商品です。
●一般的に幅広く使用されているDsubコネクタの圧接タイプです。
●コネクタシェルにはニッケルメッキが施されているため、EMI対策型コネクタとの接続におけるEMI効果を最大限に活かすことができます。
●コネクタ後部には金属製のストレインリリーフ（ケーブル固定具）が付いているため引張りなどの力に対して強くなっております。

【基本仕様】

定格電流	定格電圧	耐電圧(1分間)	絶縁抵抗(DC500V)	接触抵抗	使用温度
1A	AC200V	AC650Vr.m.s	1000MΩ以上	25mΩ以下(DC0.1A)	−20℃〜＋80℃

適応電線サイズ：AWG28または0.08mm²

【ご注意】
・コネクタにはフードは付いておりませんので別途ご購入ください。（こちら）
・コネクタの圧接は原則として専用の圧接工具で行ってください。ただしミスミでは簡易型の圧接工具（こちら）も取り扱っております。
　その場合は接続後の仕上がり確認を十分に行ってからコネクタをご使用になってください。
・接続は1.27mmピッチのフラットケーブル（こちら）もしくはフラットケーブル状に融着された丸型ケーブル（こちら）のみ使用できます。

共通仕様

適用電線サイズ

コネクタタイプ		適用電線サイズ
コネクタタイプ		AWGサイズ	導体断面積（mm2）
