Dsubｺﾈｸﾀ　EMI対策　ハンダ付けタイプ/マシンコンタクト

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 536円～1,230円

税込単価: 590円～1,353円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタハンダ付けタイプ/プレスコンタクト

4.5

通常価格(税別)： 181円 (税込価格：199円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ EMI対策品/汎用品　樹脂フード

4.4

通常価格(税別)： 215円 (税込価格：237円)

通常出荷日：在庫品1日目

第一電子工業(DDK)製。マシンコンタクトの採用により挿抜の耐久性があり、ビー...

詳細情報を確認する

規格・仕様：

信号用
盤間接続
PLC
EMI対策
RS422
ハンダ
金メッキ
ネジロック

未確定：候補が8型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

17JE-23090-02-D1

型式	芯数	タイプ
型式	芯数	タイプ
17JE-23090-02-D1	9	オス (ピン)
17JE-23150-02-D1	15
17JE-23250-02-D1	25
17JE-23370-02-D1	37
17JE-13090-02-D1-A	9	メス (ソケット)
17JE-13150-02-D1-A	15
17JE-13250-02-D1-A	25
17JE-13370-02-D1-A	37

部　1〜9個のご注文は基準単価+バラチャージを申し受けます。
【計算例】　17JE-23090-02-D1　を2個ご注文の場合
（基準単価209円+バラチャージ200円）×2個＝818円
バラチャージに関しては >>0101ページ

概要仕様

外形図

（単位：ｍｍ）

◆オス（ピン）タイプ
Dsubｺﾈｸﾀ　EMI対策　ハンダ付けタイプ/マシンコンタクト:外形図

◆メス（ソケット）タイプ
Dsubｺﾈｸﾀ　EMI対策　ハンダ付けタイプ/マシンコンタクト:外形図

芯数	コンタクト形状	型式	A	B	C	D	E	F	G	重量（g）
9	オス	17JE-23090-02-D1	30.70	24.99	16.80	1.37	10.98	8.00	19.50	5.5
9	メス	17JE-13090-02-D1-A	30.70	24.99	16.80	1.37	10.98	-	19.50	7.7
15	オス	17JE-23150-02-D1	39.00	33.32	25.12	1.37	19.20	12.00	27.75	11.2
15	メス	17JE-13150-02-D1-A	39.00	33.32	24.64	1.37	19.20	-	27.75	15.4
25	オス	17JE-23250-02-D1	52.90	47.04	38.84	1.38	33.12	20.00	41.50	6.6
25	メス	17JE-13250-02-D1-A	52.90	47.04	38.35	1.38	33.12	-	41.50	9.3
37	オス	17JE-23370-02-D1	69.20	63.50	55.30	1.38	49.68	20.00	57.95	14.1
37	メス	17JE-13370-02-D1-A	69.20	63.50	54.80	1.38	49.68	-	57.95	19.6

●パネルカット寸法表

芯数	I ^±0.15	II ^±0.2	III ^±0.2
9	24.99	20.6	12.0
15	33.32	28.8	12.0
25	47.04	42.6	12.0
37	63.50	59.0	12.0

マシンコンタクト：銅の棒を削り出して作ったものです。

強度に優れていて、こじりやくり返しの
抜き差しに対応することができます。

材料・仕上

項　　目	材　　料	仕　　上
コンタクト (マシンコンタクト)	銅合金	ニッケル下地金メッキ
絶縁体	PBT樹脂	UL94V-0,乳白色
シェル	鋼	ニッケルメッキ

型番リスト

表示件数

型番

RoHS?	最小発注数量

10	1個
10	1個
10	1個
10	1個
10	1個
10	1個
10	1個
10	1個

通常単価(税別) (税込単価)	通常出荷日

536円 ( 590円 )	在庫品1日目当日出荷可能
629円 ( 692円 )	在庫品1日目当日出荷可能
1,167円 ( 1,284円 )	在庫品1日目当日出荷可能
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
805円 ( 886円 )	在庫品1日目当日出荷可能
927円 ( 1,020円 )	在庫品1日目当日出荷可能
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能

基本情報

第一電子工業(DDK)製。マシンコンタクトの採用により挿抜の耐久性があり、ビート加工により確実に相手側と接触可能。

【ココが特長】
●この商品は第一電子工業(DDK)製の商品です。
●耐久性に優れたマシンコンタクト（削り出し）を採用しているため、こじりや繰り返しの抜き差しに性能を発揮します。
●ピン（オス）側シェルにはメス側と確実な接触を行うビート加工（突起）を設けてあります。

【基本仕様】

定格電流	定格電圧	耐電圧(1分間)	絶縁抵抗(DC500V)	接触抵抗	使用温度
5A	AC300V	AC1000V	1000MΩ以上	10mΩ以下(DC1A)	−55℃〜＋85℃

適応電線サイズ：AWG#20以下または0.5mm²以下（単線）、AWG#22以下または0.3mm²以下（より線）

【ご注意】
・コネクタにはフードや固定用金具は付属しておりません。
別途ご購入ください。（フードはこちら、パネル取り付け金具はこちら）等
・結合はオスとメスの組み合わせで行ってください。
・他メーカーのDsubシリーズとも結合はできますが、メーカーによって寸法や特性が
若干異なる場合があります。ご使用前には十分確認を行ってください。

共通仕様

適用電線サイズ

コネクタタイプ		適用電線サイズ
コネクタタイプ		AWGサイズ	導体断面積（mm2）
ハンダ結線タイプ		20より細いもの	0.53未満
圧接結線タイプ		1.27mmピッチ 28フラットケーブル	−
高密度ハンダ結線タイプ		24〜28	0.2〜0.08
端子台内蔵タイプ		14〜26	2.0〜1.5
高電流タイプ	10A用	16〜12	0.3〜1.25
高電流タイプ	20A用	12〜18	0.75〜3.5

【ご注意】

・フードを取り付ける場合は、ケーブル引出し口の径によって左表の電線が用できない場合があります。ケーブル仕上外径等にも十分注意してご使用ください。

パネル寸法

ハンダ結線・圧着結線タイプ

●寸法表

芯数			A±0.15	B±0.2	C±0.2
高電流型	高密度型	その他	A±0.15	B±0.2	C±0.2
－	15	9	24.99	20.6	12.0
3	26	15	33.32	28.8	12.0
5	44	25	47.04	42.6	12.0
8	62	37	63.50	59.0	12.0
－	78	50	61.11	56.6	15.2

パネルの前面からの取付け穴と後面からの取付け穴は共通です。

圧接結線タイプ

a.コネクタをパネルの前面から取付ける場合の寸法

●寸法表

芯数	A1	B1
9	24.99	22.00
15	33.32	30.30
25	47.04	44.00
37	63.05	60.50

b.コネクタをパネルの後面より取付ける場合の寸法

●寸法表

芯数	A2	B2
9	24.99	20.20
15	33.32	28.60
25	47.04	42.50
37	63.05	59.20

コンタクト配列図

シェルサイズグループ	E	A	B	C	D
標準型
高密度型

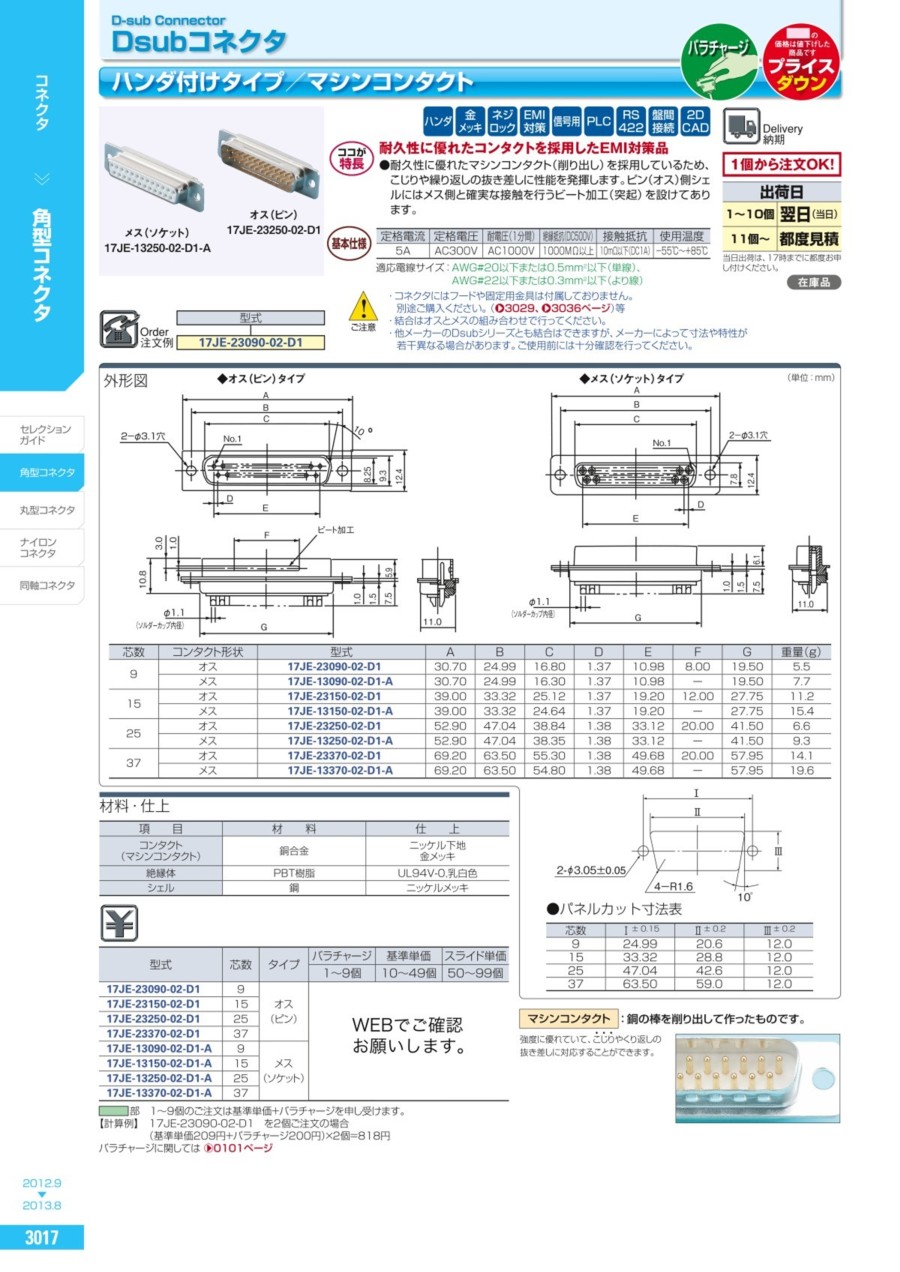

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
