【フエニックス・コンタクト】UM45シリーズ(Dsubコネクタ)
- 通常単価(税別)
- 5,014円～20,031円
- 税込単価
- 5,515円～22,034円
スプリング式貫通モジュールです。【特長】・IEC60807-2準拠で、1:1接...
詳細情報を確認する未確定：候補が10型番あります。
商品仕様
規格表
| 型式 |
| UM45-D9SUB-S |
| 型式 | 芯数 | 重量 (g) | 寸法A (ｍｍ) |
| UM45-D9SUB-S | 9(オス) | 77.00 | 54 |
| UM45-D9SUB-B | 9(メス) | 82.30 | |
| UM45-D15SUB-S | 15(オス) | 91.50 | 65 |
| UM45-D15SUB-B | 15(メス) | 95.10 | |
| UM45-D25SUB-S | 25(オス) | 106.20 | 90 |
| UM45-D25SUB-B | 25(メス) | 120.08 | |
| UM45-D37SUB-S | 37(オス) | 137.00 | 121 |
| UM45-D37SUB-B | 37(メス) | 149.40 | |
| UM45-D50SUB-S | 50(オス) | 174.00 | 156 |
| UM45-D50SUB-B | 50(メス) | 181.90 |
概要仕様

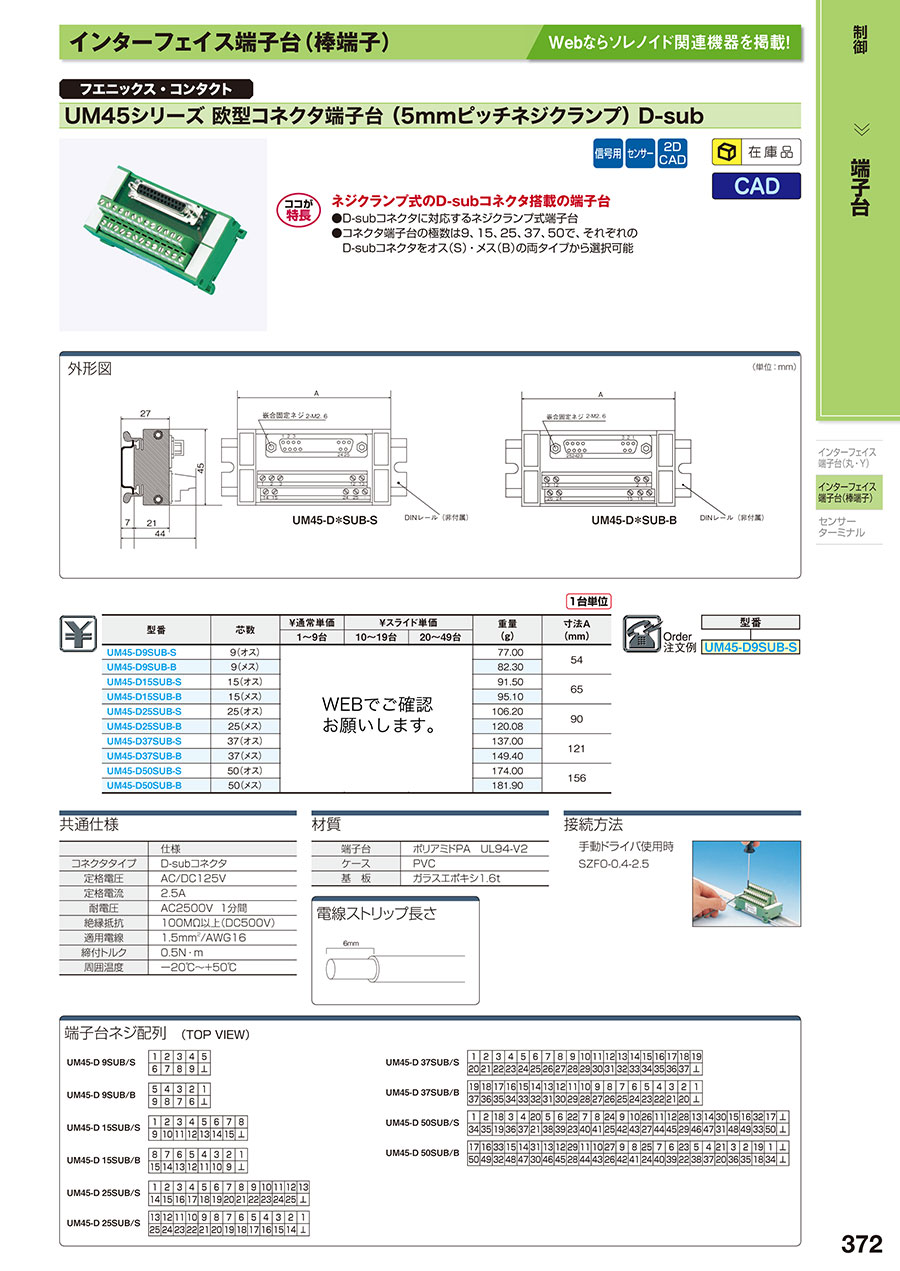

外形図 | （単位：mm） | |
 |  | 35mm幅DINレール ▶7613ページ 止め金具 ▶5104ページ |
| UM45-D*SUB-S | UM45-D*SUB-B |
接続方法
| 手動ドライバ使用時 端子台用ドライバ ▶6313ページ |  |
電線ストリップ長さ
端子台ネジ配列 （TOP VIEW）
| UM45-D 9SUB/S | 1 | 2 | 3 | 4 | 5 | |||||||||||||||||||||
| 6 | 7 | 8 | 9 | ⊥ | ||||||||||||||||||||||
| UM45-D 9SUB/B | 5 | 4 | 3 | 2 | 1 | |||||||||||||||||||||
| 9 | 8 | 7 | 6 | ⊥ | ||||||||||||||||||||||
| UM45-D 15SUB/S | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||||||||||||
| 9 | 10 | 11 | 12 | 13 | 14 | 15 | ⊥ | |||||||||||||||||||
| UM45-D 15SUB/B | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | ||||||||||||||||||
| 15 | 14 | 13 | 12 | 11 | 10 | 9 | ⊥ | |||||||||||||||||||
| UM45-D 25SUB/S | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |||||||||||||
| 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | ⊥ | ||||||||||||||
| UM45-D 25SUB/B | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |||||||||||||
| 25 | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 17 | 16 | 15 | 14 | ⊥ | ||||||||||||||
| UM45-D 37SUB/S | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | |||||||
| 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ⊥ | ||||||||
| UM45-D 37SUB/B | 19 | 18 | 17 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |||||||
| 37 | 36 | 35 | 34 | 33 | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | 22 | 21 | 20 | ⊥ | ||||||||
| UM45-D 50SUB/S | 1 | 2 | 18 | 3 | 4 | 20 | 5 | 6 | 22 | 7 | 8 | 24 | 9 | 10 | 26 | 11 | 12 | 28 | 13 | 14 | 30 | 15 | 16 | 32 | 17 | ⊥ |
| 34 | 35 | 19 | 36 | 37 | 21 | 38 | 39 | 23 | 40 | 41 | 25 | 42 | 43 | 27 | 44 | 45 | 29 | 46 | 47 | 31 | 48 | 49 | 33 | 50 | ⊥ | |
| UM45-D 50SUB/B | 17 | 16 | 33 | 15 | 14 | 31 | 13 | 12 | 29 | 11 | 10 | 27 | 9 | 8 | 25 | 7 | 6 | 23 | 5 | 4 | 21 | 3 | 2 | 19 | 1 | ⊥ |
| 50 | 49 | 32 | 48 | 47 | 30 | 46 | 45 | 28 | 44 | 43 | 26 | 42 | 41 | 24 | 40 | 39 | 22 | 38 | 37 | 20 | 36 | 35 | 18 | 34 | ⊥ |
共通仕様
| 仕様 | |
| コネクタタイプ | Dsubコネクタ |
| 定格電圧 | AC/DC125V |
| 定格電流 | 2.5A |
| 耐電圧 | AC2500V 1分間 |
| 絶縁抵抗 | 100MΩ以上(DC500V) |
| 適用電線 | 1.5mm2/AWG16 |
| 締付トルク | 0.5Nm |
| 周囲温度 | ー20℃〜＋50℃ |
材質
| 端子台 | ポリアミドPA UL94-V2 |
| ケース | PVC |
| 基 板 | ガラスエポキシ1.6t |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,014円 ( 5,515円 ) | 在庫品1日目当日出荷可能 |
5,014円 ( 5,515円 ) | 在庫品1日目当日出荷可能 |
5,648円 ( 6,213円 ) | 在庫品1日目当日出荷可能 |
5,643円 ( 6,207円 ) | 在庫品1日目当日出荷可能 |
7,344円 ( 8,078円 ) | 在庫品1日目当日出荷可能 |
7,354円 ( 8,089円 ) | 在庫品1日目当日出荷可能 |
8,316円 ( 9,148円 ) | 在庫品1日目当日出荷可能 |
8,316円 ( 9,148円 ) | 在庫品1日目当日出荷可能 |
20,028円 ( 22,031円 ) | 在庫品1日目当日出荷可能 |
20,031円 ( 22,034円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
スプリング式貫通モジュールです。
【特長】
・IEC60807-2準拠で、1:1接続です。
【用途】
・多種多様な配電盤や監視盤などの機器に適しています。
【ココが特長】
●Dsubコネクタに対応するネジクランプ式端子台
●コネクタ端子台の極数は9、15、25、37、50で、それぞれのDsubコネクタをオス・メスの両タイプから選択可能
この製品は、UL、ｃULを取得しております。
Fileナンバー：e118976
●Dsubコネクタに対応するネジクランプ式端子台
●コネクタ端子台の極数は9、15、25、37、50で、それぞれのDsubコネクタをオス・メスの両タイプから選択可能
この製品は、UL、ｃULを取得しております。
Fileナンバー：e118976
カタログ
商品担当おすすめ
【フエニックス・コンタクト】UM45シリーズ(Dsubコネクタ)のレビュー
生産設備の電気機器配線用途
5
5.02019/07/30
DINレールに取り付けができて端子台も小型なので場所を取らず、コンパクトな設備に仕上げることができました。
1人が参考にしています。
装置の配線
5
5.02018/07/05
得体のしれないコントローラが来たときは、とりあえず、ピン数を合わせて、この端子に接続、コモン等接続が容易にできるので、テ...もっと読む
