MWIシリーズ（端子間ピッチ7mm）,対応圧着端子：Y端子/丸端子
閲覧中の商品と併せてご検討ください
－閉じる
MWI-DS25A-TB25の仕様・寸法情報
コネクタ
D-subコネクタ
端子台ネジ
M3
極数(極)
25
取付方法
DINレール/直付け
端子間ピッチ(mm)
7
対応機器
PLC
対応機器メーカ
-
寸法 縦(mm)
49
寸法 横(mm)
101
寸法 奥行き(mm)
45
対応圧着端子
Y端子/丸端子
端子台極数(極)
25
コネクタ極性 (搭載コネクタ)
オス
端子台ネジタイプ
セルフアップ
商品仕様
規格表
| 型式 |
| MWI-DS25A-TB25 |
| 型式 | 極数 |
| MWI-DS25A-TB25 | 25 |
| MWI-DS25B-TB25 | |
| MWI-DS37A-TB37 | 37 |
概要仕様
外形図
MWI-DS25A-TB25
MWI-DS25B-TB25（記名板のみ表示）
（サイズはオスタイプ参照）
MWI-DS25A-TB25
| 25 芯 （オス） |  |
| 25 芯 （メス） |  |
| 37 芯 （オス） |  ●対応している機器メーカー名と機種名 …三菱電機 QnA or Aシリーズ AX82,A1SX81. A1SX81-S2,A1SY81,A1SY81EP …三菱電機 Qシリーズ QX81,QY81P |
仕様
| 定格電圧 | AC/DC125V |
| 定格電流 | 1A |
| 耐電圧 | AC500V 1分間 |
| 耐振動性 | 複振幅1.5mm/1時間（10～55Hz/min） |
| 耐衝撃性 | 10G相当 |
| 絶縁抵抗 | 1000MΩ以上(DC500Vメガ) |
| 周囲温度（動作） | −20～+80℃ |
| 周囲温度（保管） | −20～+80℃ |
| 相対温度 | 45～85％ |
| 端子間ピッチ | 7ｍｍ |
| 端子台ネジ | M3 |
| 締付トルク | 0.6～0.9N・m |
| 適合電線 | 1.25mm2Max |
| （2mm2Max：指定圧着端子使用時） |
材質
| 端子台 | UL94V-1（ポリカーボネイド） |
| 端子ネジ | 鉄、ニッケルメッキ |
| 端子板 | 黄銅、スズメッキ |
| ケース | UL94V-0（ポリカーボネイド） |
詳細情報

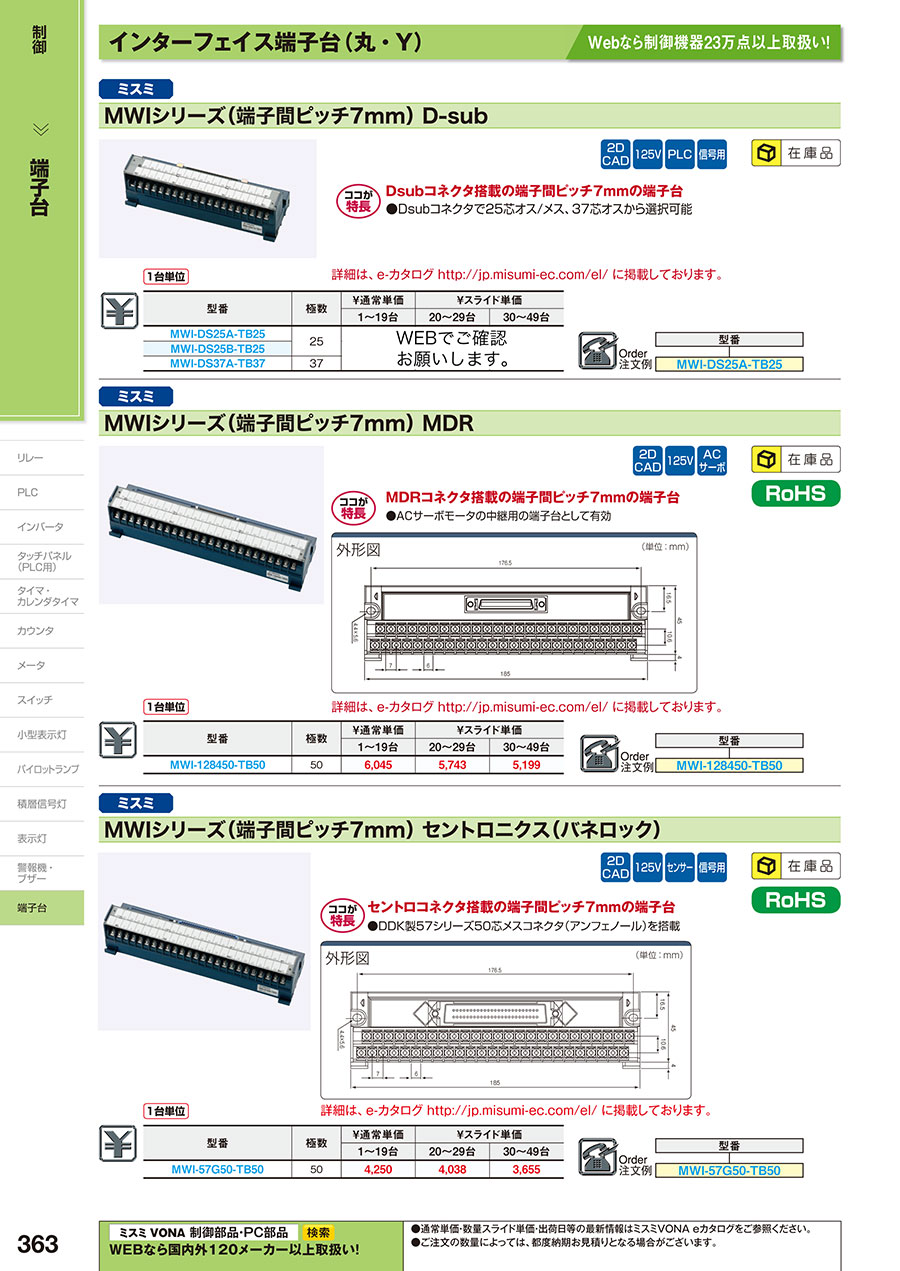

カタログ
