Dsubコネクタ付ケーブル フラットケーブルタイプ (日本航空電子製コネクタ使用)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目
日本航空電子（JAE）製Dsub圧接コネクタと沖電線フラットケーブルを採用したシリーズ。【特長】・コネ...
詳細を確認- 【仕様について】
・コネクタのピン番号とフラットケーブルの線番は一致しませんのでご注意ください。
・ノイズ対策用のフードやシールドケーブルを使用していないため、RS232C通信ではご利用になれません。
・ねじは付属しておりません。別途パネル取付ロック金具をご検討ください。
ミリネジ（M2.6） 【型番：D20418-J3F】
インチネジ（#4-40） 【型番：D20418-2F】 - 【部材変更案内】安定供給のため、沖電線製フラットケーブルからミスミ製フラットケーブルへ部材を変更致します。部材変更は致しますが性能に変更なく今まで通りご使用可能です。
変更時期：2025年4月28日受注分より ※FLOD-P-B-15-長さ 10月から変更
変更内容詳細：こちらをご参照ください。
未確定：候補が80型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| コネクタタイプ | − | 形状仕様タイプ | − | ケーブルタイプ | − | 芯数 | − | 指定長（m） |
| FLOD | − | P | − | A | − | 9 | − | 0.2 |
| L（m） | ～0.9 | 1～4 | 4.1～50 |
| 公差 | +20mm | +50mm | +全長の3% |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| コネクタタイプ | 形状仕様タイプ | 外形イメージ図 | ケーブルタイプ | 芯数 | 指定長（m） |
| FLOD 汎用圧接式 日本航空電子工業 FEMD EMI対策型圧接式 日本航空電子工業 | P (オス） |  | A FLEX-B ブリッジ型 フラットケーブル 300V UL B FLEX-S スダレ型 フラットケーブル 300V UL | 9 | 0.1 ～ 50 0.1m 毎に 指定可 |
| 15 | |||||
| 25 | |||||
| 37 | |||||
| S （メス） |  | 9 | |||
| 15 | |||||
| 25 | |||||
| 37 | |||||
| PP （オス・オス） |  | 9 | |||
| 15 | |||||
| 25 | |||||
| 37 | |||||
| SS （メス・メス） |  | 9 | |||
| 15 | |||||
| 25 | |||||
| 37 | |||||
| PS （オス・メス） |  | 9 | |||
| 15 | |||||
| 25 | |||||
| 37 |
概要仕様
結線図
| 全線ストレート結線 |
 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
日本航空電子（JAE）製Dsub圧接コネクタと沖電線フラットケーブルを採用したシリーズ。【特長】
・コネクタ：日本航空電子（JAE）製 圧接コネクタ
・ケーブル：沖電線フラットケーブル ブリッジ型・スダレ型から選定可能。
・全長：最短0.1ｍ～最長50ｍまで、0.1ｍごとに長さを指定可能。
・両端コネクタ付き、片側切り落とし等、組合せ自由
・汎用圧接式、EMI対策型圧接式コネクタの2種類より選定可
ご注意
- 【仕様について】
・コネクタのピン番号とフラットケーブルの線番は一致しませんのでご注意ください。
・ノイズ対策用のフードやシールドケーブルを使用していないため、RS232C通信ではご利用になれません。
・ねじは付属しておりません。別途パネル取付ロック金具をご検討ください。
ミリネジ（M2.6） 【型番：D20418-J3F】
インチネジ（#4-40） 【型番：D20418-2F】 - 【部材変更案内】安定供給のため、沖電線製フラットケーブルからミスミ製フラットケーブルへ部材を変更致します。部材変更は致しますが性能に変更なく今まで通りご使用可能です。
変更時期：2025年4月28日受注分より ※FLOD-P-B-15-長さ 10月から変更
変更内容詳細：こちらをご参照ください。
| 結線・線色ページ | >>701 |

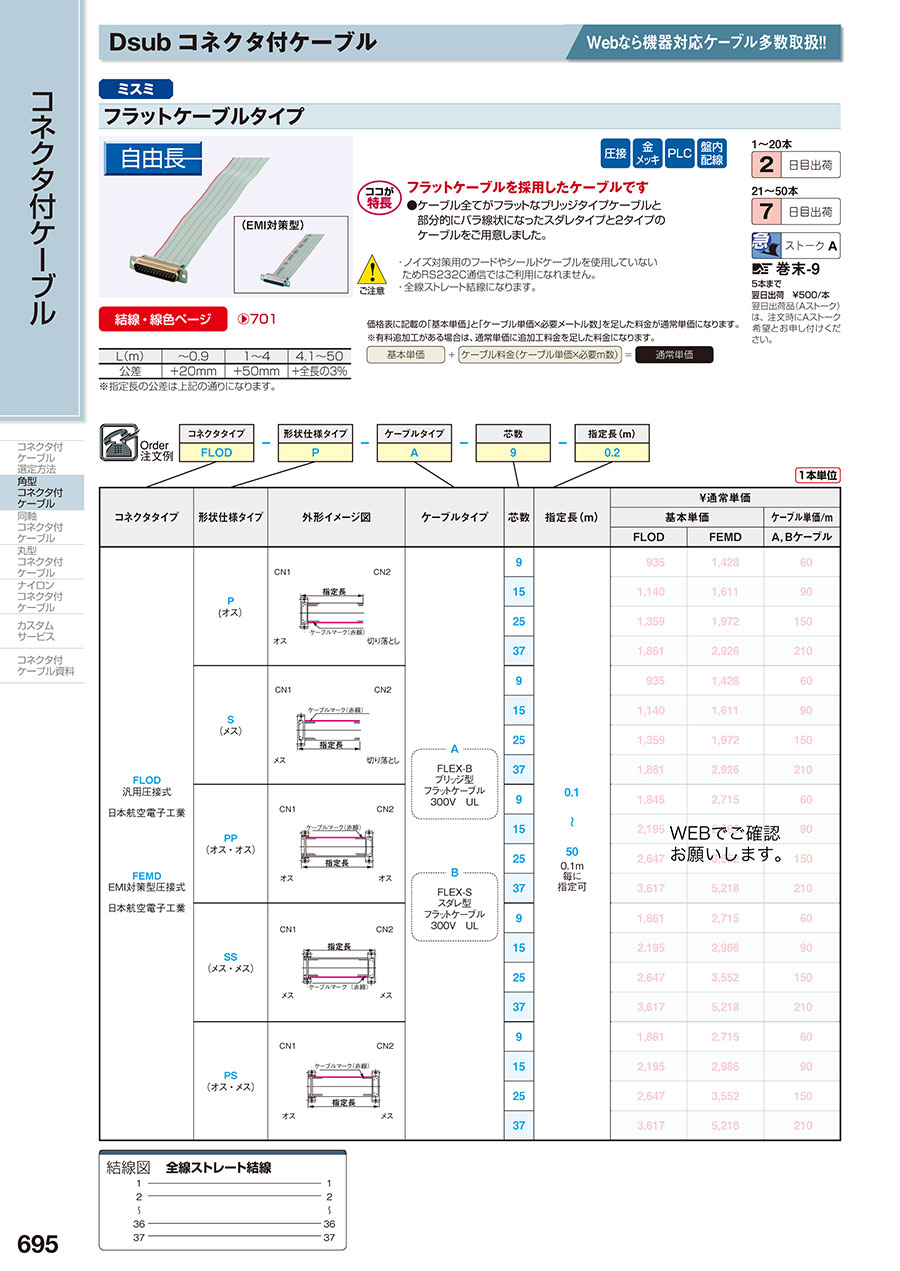

カタログ
商品担当おすすめ
Dsubコネクタ付ケーブル フラットケーブルタイプ (日本航空電子製コネクタ使用)のレビュー
消耗部品の代替品
5
5.02020/09/04
個々のパーツから圧着して造ることも出来ますが、CPの点から言ってもこの商品をお勧めします。
1人が参考にしています。
中継用
5
5.02018/09/12
PCブラケットに接続し、切り落とし側は、
フラットケーブルで接続してPCIボードに接続。
圧接をする手間が省け、効率がい...もっと読む
1人が参考にしています。
よくあるご質問（FAQ）
Qコネクタフードにねじはついていますか。
A
