【ミスミ オリジナル】丸形コネクタ 電源用 ストレート・アングルタイプ IP67
- 通常単価(税別)
- 675円
- 税込単価
- 743円
コストパフォーマンス重視のミスミオリジナルの丸型コネクタ商品です。
詳細情報を確認する未確定：候補が16型番あります。
商品仕様
型式構成
| シリーズ | パネルカット径 | 属性 | 芯数 | 特徴 | 接線方法 | ||
| E-CC | - | A22 | J：オス K：メス | 4,7 | - | ZE：メスストレートケーブル型 Z：パネル取り付け型 TL：アングルクランプロックケーブル型 TK：ストレートクランプロックケーブル型 TE：オスストレートケーブル型 | 1：はんだ 2：ネジかしめ |
規格表
| 型式 | 属性 | サイズ | 重量 g ※参考値 | パネルカット径 | 芯数 | 定格電圧 V | 定格電流 A | 温度範囲 ℃ | 脱着方法 | 接線方法 | 耐燃等級 | 挿抜 耐久性 | 絶縁抵抗 mΩ | 導線線径 | 材質 | 認証 | IP等級 | |||
| 長さ (mm) | 幅 (mm) | 高さ (mm) | mm2 | AWG | ||||||||||||||||
| E-CC-A22K4-ZE2 | メス | 72 | 29.2 | 29.2 | 33 | - | 3+PE | 400 | 16 | -40℃～85℃ | ネジ式 | ネジかしめ | V-0 | 500回 | 2000 | min:0.75 max:2.5 | min:18 max:14 | シェル： PA66 ピン： 銅合金 （金メッキ） | RoHS CE | 67 |
| E-CC-A22K4-Z2 | メス | 38 | 29 | 29 | 29 | 31 | ||||||||||||||
| E-CC-A22K4-TL2 | メス | 61 | 29 | 55 | 37 | - | ||||||||||||||
| E-CC-A22K4-TK2 | メス | 66.5 | 29 | 29 | 29 | |||||||||||||||
| E-CC-A22J4-Z2 | オス | 38 | 28 | 28 | 27 | 31 | ||||||||||||||
| E-CC-A22J4-TL2 | オス | 61.5 | 29 | 55 | 35 | - | ||||||||||||||
| E-CC-A22J4-TK2 | オス | 67.5 | 29 | 29 | 26 | |||||||||||||||
| E-CC-A22J4-TE2 | オス | 72 | 29 | 29 | 31 | |||||||||||||||
| E-CC-A22K7-ZE1 | メス | 72 | 29.2 | 29.2 | 31 | 6+PE | 250 | 10 | はんだ | ≦0.75 | 18 | |||||||||
| E-CC-A22K7-Z1 | メス | 38 | 29 | 29 | 26 | 31 | ||||||||||||||
| E-CC-A22K7-TL1 | メス | 61 | 29 | 55 | 35 | - | ||||||||||||||
| E-CC-A22K7-TK1 | メス | 66.5 | 29 | 29 | 36 | |||||||||||||||
| E-CC-A22J7-Z1 | オス | 37.5 | 28.5 | 28.5 | 24 | 31 | ||||||||||||||
| E-CC-A22J7-TL1 | オス | 61.5 | 29 | 55 | 33 | - | ||||||||||||||
| E-CC-A22J7-TK1 | オス | 67.5 | 29 | 29 | 24 | |||||||||||||||
| E-CC-A22J7-TE1 | オス | 72 | 29 | 29 | 29 | |||||||||||||||
詳細仕様
| 温度範囲 | -40℃～85℃ |
| 難燃性 | V-0 |
| ﾋﾟﾝ材質 | 銅合金 |
| ﾋﾟﾝメッキ | 金 |
| 挿抜 耐久性 | 500回 |
外形図

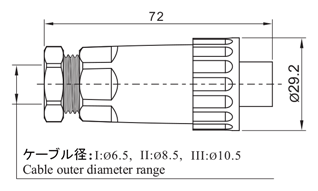

E-CC-A22K7-ZE1

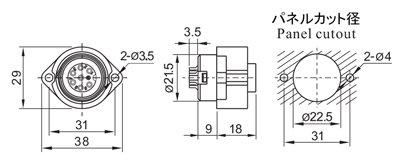

E-CC-A22K7-Z1

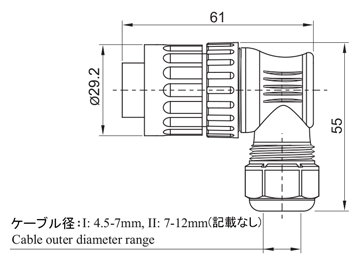

E-CC-A22K7-TL1,E-CC-A22K4-TL2

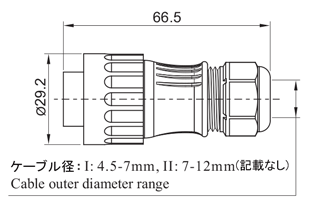

E-CC-A22K7-TK1,E-CC-A22K4-ZE2,E-CC-A22K4-TK2

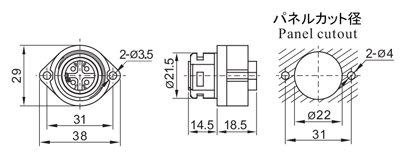

E-CC-A22K4-Z2

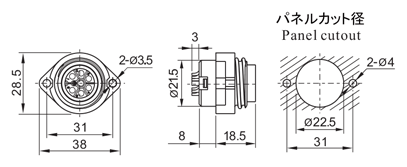

E-CC-A22J7-Z1

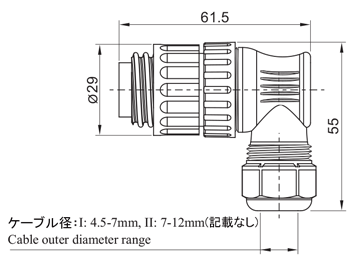

E-CC-A22J7-TL1,E-CC-A22J4-TL2

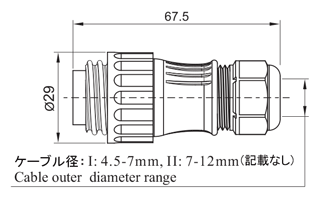

E-CC-A22J7-TK1,E-CC-A22J4-TK2

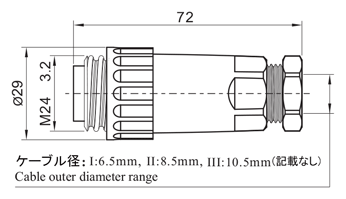

E-CC-A22J7-TE1,E-CC-A22J4-TE2

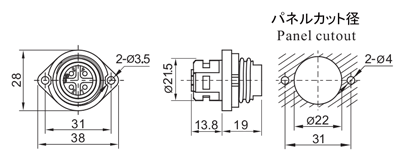

E-CC-A22J4-Z2
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コストパフォーマンス重視のミスミオリジナルの丸型コネクタ商品です。
ご注意
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
【ココが特長】
・難燃性有＆IP67 高耐久
・ラインナップ豊富、多用途
・接線方法：ネジ・はんだ
・ネジロック方式
・海外認証：CE、RoHS
・難燃性有＆IP67 高耐久
・ラインナップ豊富、多用途
・接線方法：ネジ・はんだ
・ネジロック方式
・海外認証：CE、RoHS
