大視野FOVテレセントリックレンズ
- 通常単価(税別)
- 26,800円～79,800円
- 税込単価
- 29,480円～87,780円
通常出荷日：在庫品1日目当日出荷可能
オブジェクト側テレセントリックレンズで、5メガピクセルから20メガピクセルのエリアスキャンカメラに対応...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
| 型番 | EMVL-MT08X110-R | EMVL-5MDT02X150-R | |
| 倍率 | 0.8 | 0.5 | |
| オブジェクトの視野 | φ13.8mm | φ22mm | |
| 最大適合カメラ(インチ) | 11.0mm(2/3") | 11.0mm(2/3") | |
| ワーキングディスタンス | 110mm±3％ | 178mm±3％ | |
| テレセントリック性 | ＜0.08° | ＜0.12° | |
| 被写界深度mm | 1.7mm | 3.1mm | |
| F値 | F10 | F7 | |
| 解像度μm | 8.3 | 9.2 | |
| MTF | ＞0.3＠100lp/mm | ＞0.3＠150lp/mm | |
| ディストーション（最大）％ | ＜0.012％ | <0.042% | |
| 視野角 | 2/3” | 10.6×8.8mm | 16.9×14.1mm |
| 1/2” | 8.0×6.0mm | 12.8×9.6mm | |
| 1/3” | 6.0×4.5mm | 9.6×7.2mm | |
外形図
単位：mm

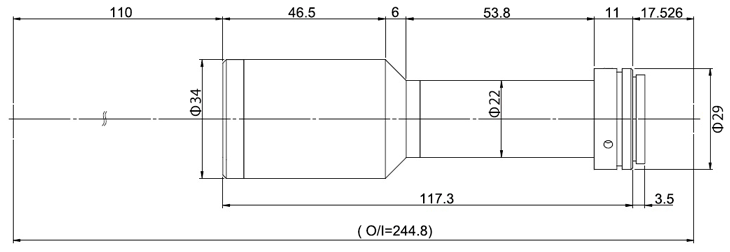

型番：EMVL-MT08X110-R

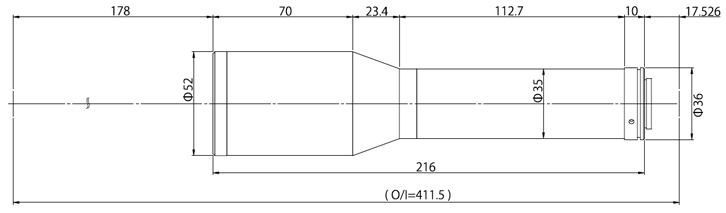

型番：EMVL-5MDT02X150-R
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
79,800円 ( 87,780円 ) | 在庫品1日目当日出荷可能 |
26,800円 ( 29,480円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
オブジェクト側テレセントリックレンズで、5メガピクセルから20メガピクセルのエリアスキャンカメラに対応しています。
【特長】
・高解像度かつ低歪みで、優れたテレセントリシティを持ち、高精度なAOI（自動光学検査）や位置決め用途に最適です
・同軸照明を内蔵しており、ウェーハやガラスデバイスの検査に特に適しています
・カメラ仕様や倍率、作動距離（ワーキングディスタンス）、被写界深度（DOF）などの要件に合わせて迅速なカスタマイズが可能です
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
