ミスミ

【ミスミオリジナル】DCファン 80mmシリーズ

RoHS対応品あり

通常単価(税別): 979円～1,886円

税込単価: 1,077円～2,075円

通常出荷日：在庫品1日目当日出荷可能

ミスミ取扱い類似品から大幅なプライスダウンを実現しました。まとめ買いで、更にお得にご購入いただけます。...

詳細を確認

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

ミスミ

【ミスミオリジナル】DCファン 60mmシリーズ

通常価格(税別)： 979円 (税込価格：1,077円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【ミスミオリジナル】DCファン 92mmシリーズ

通常価格(税別)： 1,671円 (税込価格：1,838円)

通常出荷日：在庫品1日目

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

商品情報

型番構成表

シリーズ名/フレーム材質	フレームサイズ(mm)	-	電圧	スピードコード	フレーム厚み(mm)	-	センサ仕様	フレーム形状	管理番号
E-DCR	80	-	12	M	25	-	B	2	A

E：ミスミオリジナル	40		05：5V	H：標準	10		A：パルスセンサ付	1：リブ付き	A
DC：直流タイプ	60		12：12V	M：中速	15		B：センサなし	2：フランジ	B
R：樹脂タイプ	80		24：24V	L：低速	20			3：リブ＆フランジ
	92				25
	120				38

規格表

型式

機種

フレーム
サイズ
(mm)

フレーム厚
(mm)

フレーム形状

センサ仕様

分類

安全
規格

材質

安全
保護

スピード
コード

RoHS

定格電圧
(V)

定格電流
（A）

重量
（g）

期待寿命
（h）

色

フレーム

羽

フレーム/羽

コード

E-DCR80-12H20-B2A

DCファン

80×80

フランジ

標準
（汎用）

UL
CSA
CE
TUV
RoHS

樹脂

ロック保護
反転保護

0.20

50,000
(40℃)

黒

正極（赤）
負極（黒）
センサ（黄）

E-DCR80-12H25-B2A

0.46

E-DCR80-12L25-B2A

0.14

E-DCR80-12M25-B2A

0.15

E-DCR80-24H20-B2A

0.01

E-DCR80-24L25-A2A

パルスセンサ付

0.07

E-DCR80-24L25-B2A

0.10

E-DCR80-24L25-B2B

0.07

E-DCR80-24L25-B3A

リブ＆フランジ

0.07

E-DCR80-24M25-A2A

フランジ

パルスセンサ付

0.12

E-DCR80-24M25-B2A

0.15

※参考値

詳細仕様

型式	定格電圧 (V)	使用電圧範囲 (V)	定格電流（A）	定格入力（W）	定格回転速度（min^-1）	最大風量		最大静圧		音圧レベル dB(a)	使用温度範囲（˚C）
型式	定格電圧 (V)	使用電圧範囲 (V)	定格電流（A）	定格入力（W）	定格回転速度（min^-1）	（m³/min）	CFM	（Pa）	（inchH20）	音圧レベル dB(a)	使用温度範囲（˚C）
E-DCR80-12H20-B2A	12	8~13	0.20	2.4	4,500	1.27	45.1	53.9	0.21	45	-10℃～60℃
E-DCR80-12H25-B2A	12	8~13	0.46	5.52	4,500	1.76	62.34	90.1	0.35	47.3
E-DCR80-12L25-B2A	12	8~13	0.14	1.68	3,000	0.99	35.3	39.2	0.15	31
E-DCR80-12M25-B2A	12	8~13	0.15	1.8	3,400	1.13	40.1	40.1	0.16	35
E-DCR80-24H20-B2A	24	18~26	0.01	2.28	4,500	1.27	45.1	53.9	0.21	45
E-DCR80-24L25-A2A	24	18~26	0.07	1.56	3,000	1.17	41.69	44.1	0.17	35
E-DCR80-24L25-B2A	24	12~26	0.10	2.4	3,500	1.36	48.66	56.1	0.22	39.4	-10℃～70℃
E-DCR80-24L25-B2B	24	18~26	0.07	1.68	3,000	1.17	41.69	44.1	0.17	35	-10℃～60℃
E-DCR80-24L25-B3A	24	18~26	0.07	1.68	3,000	1.07	37.9	39.2	0.15	34
E-DCR80-24M25-A2A	24	18~26	0.12	2.88	4,000	1.54	54.49	78.4	0.31	44
E-DCR80-24M25-B2A	24	18~26	0.15	3.6	4,000	1.54	54.49	78.4	0.31	44

関連カテゴリ「おすすめ」ラインナップ

カテゴリ	スペック	納期	商品リンク
ファン	40mm	当日出荷	こちら
	60mm		こちら
	80mm		こちら
	92mm		こちら
	120mm		こちら

驚くほど低価格！ミスミオリジナル　電気系新商品続々登場！
詳細はこちら

外形図

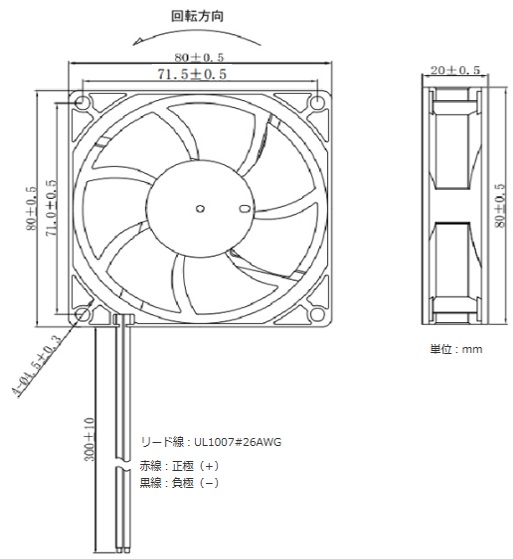

フレーム厚 20mm（パルスセンサなし）

リード線：UL1007#26AWG赤線：正極（＋）
黒線：負極（－）

フレーム厚 25mm（パルスセンサなし）

単位：mm リード線：UL1007#24AWG 赤線：正極（＋）
黒線：負極（－）

フレーム厚 25mm（パルスセンサ付）

吐出口・開口部寸法
単位：mmリード線：UL1007#24AWG赤線：正極（＋）
黒線：負極（－）
黄線：センサ

取付方法

※フランジフレーム ※リブ付フレーム ※本体の破損防止の為テーパーネジの使用禁止 ※【ネジ締付時のご注意】
   取付の際に下記の通り2回に分けてネジの締付を行ってください。
   1回目：規定トルク30%の力で右図の1→2→3→4の順に締めてください。
   2回目：本体のズレがないことをご確認のうえ規定トルク100%の力で
   右図の1→2→3→4の順に締めてください。

型番リスト

表示件数

型番

厚み

入力電圧

センサ出力

最大風量(DC入力電圧)

(m3/min)

音量(DC入力電圧)

(dB)

最大静圧(DC入力電圧)

(Pa)

スピードコード

フレーム形状

定格回転速度

(min-1)

管理番号

RoHS?

最小発注数量

20mm	DC12V	無	1.27	45	53.9	標準	フランジ	4500	A	10	1個
25mm	DC12V	無	1.76	47.3	90.1	標準	フランジ	4500	A	10	1個
25mm	DC12V	無	0.99	31	39.2	低速	フランジ	3000	A	10	1個
25mm	DC12V	無	1.13	35	40.1	中速	フランジ	3400	A	10	1個
20mm	DC24V	無	1.27	45	53.9	標準	フランジ	4500	A	10	1個
25mm	DC24V	パルス	1.17	35	44.1	低速	フランジ	3000	A	10	1個
25mm	DC24V	無	1.36	39.4	56.1	低速	フランジ	3500	A	10	1個
25mm	DC24V	無	1.17	35	44.1	低速	フランジ	3000	B	10	1個
25mm	DC24V	無	1.07	34	39.2	低速	リブ&フランジ	3000	A	10	1個
25mm	DC24V	パルス	1.54	44	78.4	中速	フランジ	4000	A	10	1個
25mm	DC24V	無	1.54	44	78.4	中速	フランジ	4000	A	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
1,049円 ( 1,154円 )	在庫品1日目当日出荷可能
1,858円 ( 2,044円 )	在庫品1日目当日出荷可能
1,809円 ( 1,990円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
1,886円 ( 2,075円 )	在庫品1日目当日出荷可能
979円 ( 1,077円 )	在庫品1日目当日出荷可能
1,832円 ( 2,015円 )	在庫品1日目当日出荷可能
1,645円 ( 1,810円 )	在庫品1日目当日出荷可能
1,886円 ( 2,075円 )	在庫品1日目当日出荷可能
1,285円 ( 1,414円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ミスミ取扱い類似品から大幅なプライスダウンを実現しました。まとめ買いで、更にお得にご購入いただけます。
日本ブランドのボールベアリングの採用により、高性能と高信頼性を実現しております。

【ココが特長】
・標準（汎用）タイプの為、幅広い用途に対応
・安全保護機能が充実、ロック＆逆回転による焼付防止機能付き
・日本ブランドのコア部品（ボールベアリング）の採用により、高性能と高信頼性
・海外安全規格取得（UL、CSA、CE、TUV）

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
