Φ50積層信号灯 1段3色表示
- 通常単価(税別)
- 4,000円～6,500円
- 税込単価
- 4,400円～7,150円
輝度が高く、性能が安定し長寿命。二重ランプシェード、単層で三色表示可能。スマー...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
仕様
他の仕様：
Φ50積層信号灯 1～3段 DC24V
Φ60積層信号灯 3段 DC24V
3色壁取付積層信号灯
3色表示アルミ合金の積層信号灯 可倒式
| 型番 | E-MST-M4T-1EBET-RYG-50 | E-MST-M4T-1EBFT-RYG-50 | E-MST-M4T-1SBBT-RYG-50 | E-MST-M4T-1EBAT-RYG-50 |
| サイズ | φ50ｍｍ | φ50ｍｍ | φ50ｍｍ | φ50ｍｍ |
| 段数 | 1 | 1 | 1 | 1 |
| 定格電圧 | DC24V | DC24V | DC24V | DC24V |
| 消費電力 | MAX.5W | MAX.5W | MAX.5W | MAX.5W |
| 取付 | ポール・Lアングル | ポール・Lアングル | ポール・可倒式 | ポール・Lアングル |
| ブザー | 〇 ≧85㏈ | 〇 ≧85㏈ | ー | 〇 ≧85㏈ |
| 点滅 | 〇 63~65/min | ー | ー | 〇 63~65/min |
| 点灯 | ー | 〇 | 〇 | 〇 |
| 材質 | PCとABS | PCとABS | PCとABS | PCとABS |
| 色 | 赤・黄・緑 （1段で3色交換） | 赤・黄・緑 （1段で3色交換） | 赤・黄・緑 （1段で3色交換） | 赤・黄・緑 （1段で3色交換） |
| 重量 kg | 0.38 | 0.38 | 0.36 | 0.38 |
| 筐体色 | 白 | 白 | 白 | 白 |
| 保護等級 | IP40 | IP40 | IP40 | IP40 |
| 動作温度 | -20～45℃ | -20～45℃ | -20～45℃ | -20～45℃ |
| 動作湿度 | 10～90％ | 10～90％ | 10～90％ | 10～90％ |
他の仕様：
Φ50積層信号灯 1～3段 DC24V
Φ60積層信号灯 3段 DC24V
3色壁取付積層信号灯
3色表示アルミ合金の積層信号灯 可倒式
配線図 E-MST-M4T-1EBAT-RYG-50
点灯・
ブザー用 結線方式：外部接点

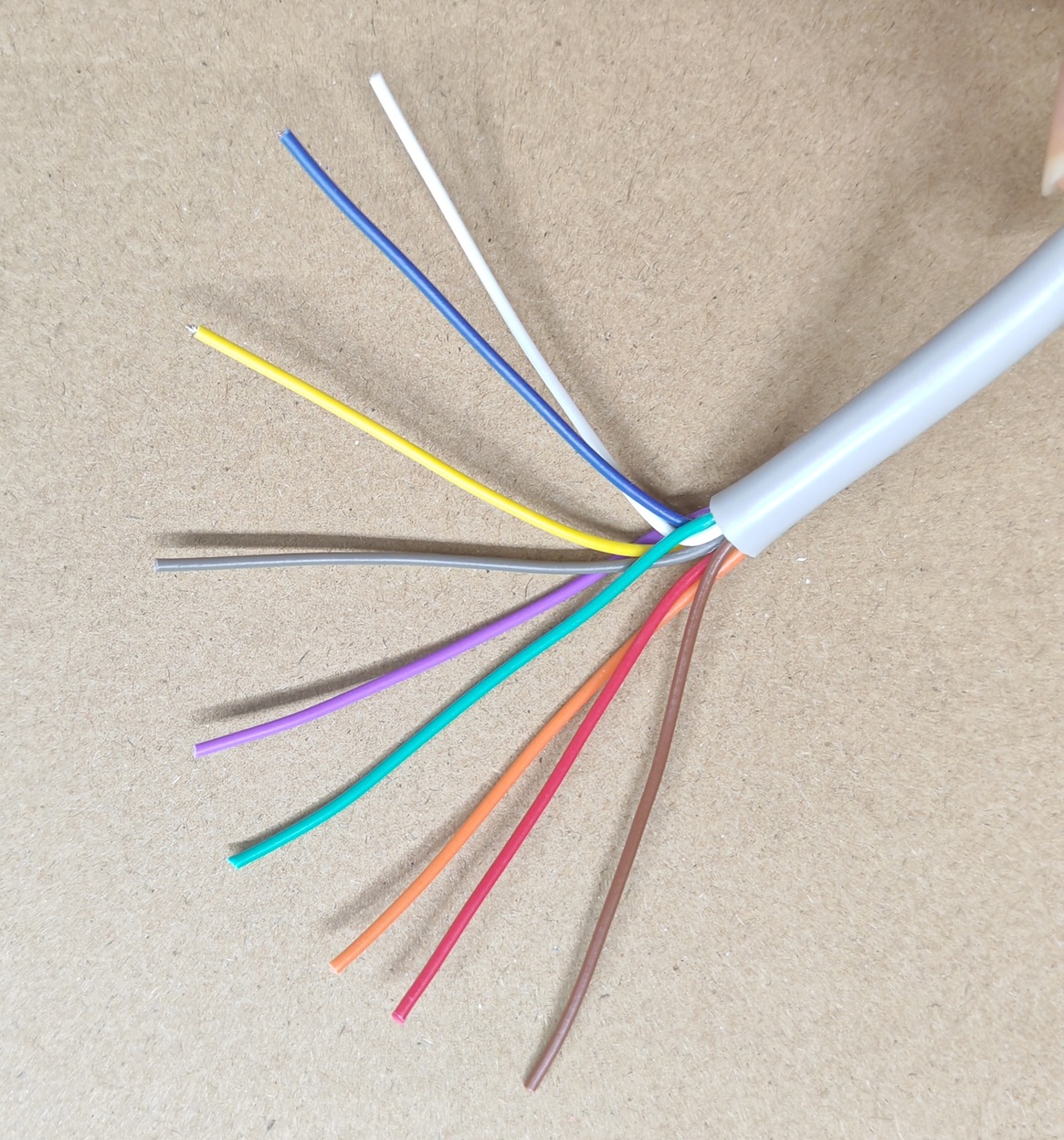

白と青はブランク
配線図2
E-MST-M4T-1EBFT-RYG-50
E-MST-M4T-1SBBT-RYG-50
E-MST-M4T-1EBET-RYG-5
結線方式Connect type：T、無極性(PNP&NPN) 外部トランジスタNPN 外部トランジスタPNP EXTERNAL TRANSISTOR-NPN EXTERNAL TRANSISTOR-PNP点灯イメージ
環境光源によって目視での色味が変わりますので、参考までにお願いします。
環境光源によって目視での色味が変わりますので、参考までにお願いします。
| 種類 | 色 | イメージ |
| 1色 | R 赤 |  |
| 1色 | G 緑 |  |
| 1色 | Y 黄 |  |
| 2色 | R+Y |  |
| 2色 | R+G |  |
| 2色 | Y+G |  |
図面
E-MST-M4T-1EBAT-RYG-50
E-MST-M4T-1EBET-RYG-50 E-MST-M4T-1EBFT-RYG-50 E-MST-M4T-1SBBT-RYG-50Lアングル取付方法
取付方向 固定方向可倒式固定方法
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,500円 ( 7,150円 ) | 在庫品1日目当日出荷可能 |
6,000円 ( 6,600円 ) | 在庫品1日目当日出荷可能 |
5,000円 ( 5,500円 ) | 在庫品1日目当日出荷可能 |
4,000円 ( 4,400円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
輝度が高く、性能が安定し長寿命。二重ランプシェード、単層で三色表示可能。スマートで精巧なデザイン。
ご注意
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
