【ミスミ オリジナル】押しボタンスイッチ（取付穴Φ22・金属リング・IP65・IP67対応）

使用説明

製品の取付方法

【取付方法】

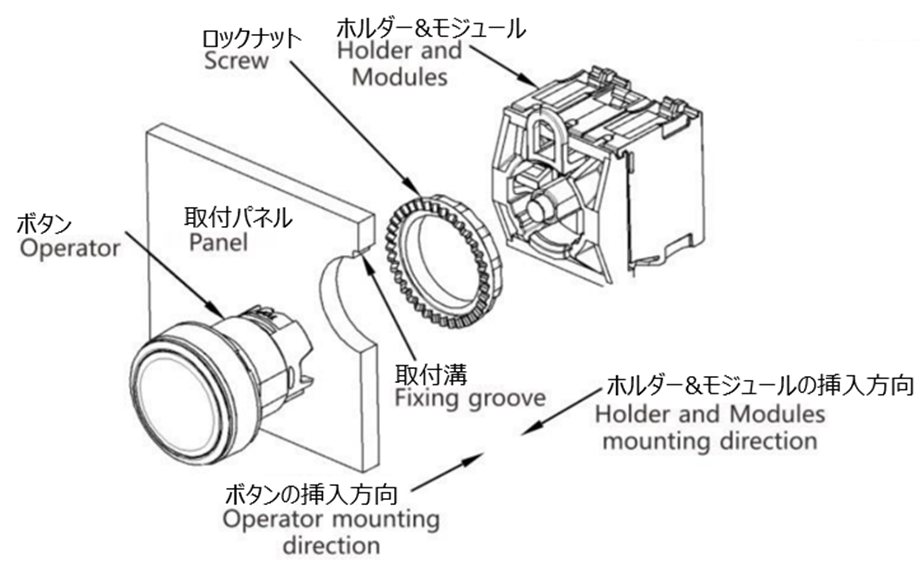

ステップ1：ボタン本体の「TOP」マークをパネルの溝に合わせ、取付穴に挿入します。パネルの背面からロックナットを締めて固定します。

ステップ2：中座モジュールユニットのロック爪と、ボタンスリーブの「TOP」マークを合わせたうえで、ボタンのヘッド部分に挿入します。

製品の取外し方法



【取外し方法】

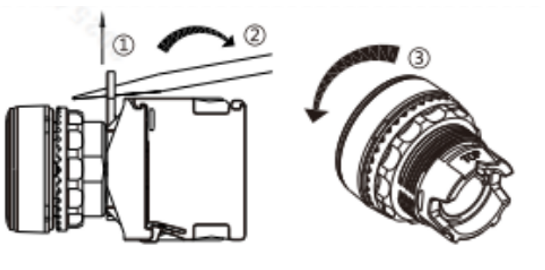

ステップ1：ドライバーを使用して、矢印①の方向にロック爪を適度に持ち上げます。

ステップ2：矢印②の方向にスイッチモジュールを回転させて、中座とボタンヘッド部を分離します。

ステップ3：矢印③の方向にロックナットを回して、ボタン本体から取り外します。

モジュールの取付方法

【取付方法】

ステップ1：モジュールを取り付ける際は、モジュール側の誤挿入防止溝を中座側の誤挿入防止ピンに合わせてください。

ステップ2：誤挿入防止位置が合ったことを確認したうえで、図に示す方向に力を加えてモジュールを中座に装着します。

ステップ3：「パチッ」という音が聞こえたら、しっかりと固定されたことを示します。

モジュールの取外し方法

【取外し方法】

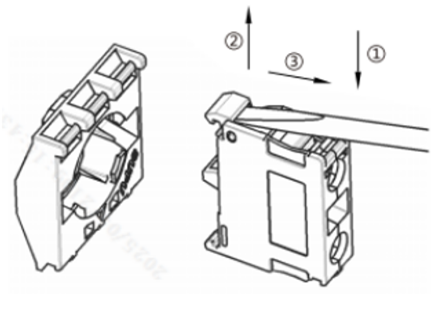

ステップ1：ロックレバーを下向きにして、モジュールのスロットにマイナスドライバーを差し込みます。

ステップ2：①の矢印方向にドライバーを押し、モジュールのツメを矢印②の方向にこじ開けます。

ステップ3：こじ開けの状態を保ちながら、ドライバーを時計回りに回転させ、②の方向に沿ってモジュールを取り外します。

モジュール接線方法

【接線方法】

・ロックネジにはプラスおよびマイナスの2種類のドライバーに対応しております。

・導線を接続する際は、まず押さえネジを十分なストロークまで緩めてください。ネジが空回りし始めた時点が限界位置です。

・導線は圧接スプリングの下側に垂直に差し込み、その後、M3.5ネジの標準トルクでネジを締め付けてください。

特殊使用（ストッパーブロックの取り外し）

【取外し方法】

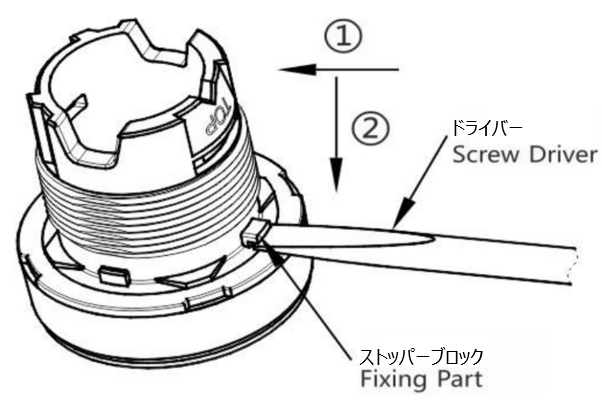

ドライバーを矢印①の方向に沿ってストッパーブロックの下の隙間に差し込みます。

矢印②の方向に力を加えると、ストッパーブロックを折ることができます。
