ミスミ

溝形マイクロフォトセンサ用 接続ケーブル

溝形マイクロフォトセンサ用 接続ケーブル
  • 種類
    コネクタ・ケーブル
  • 種類詳細
    接続ケーブル
  • 芯数
    4
  • CN1
    メス
  • CN2
    切落とし剥出し
  • ケーブル定格電圧 (V)
    30
  • 導体断面積 (mm²)
    0.08
  • シース材質
    PVC
  • コネクタ規格
    EE-1001同シリーズ
  • 該当オムロン型番
    EE-**** 1M、EE-**** 2M
  • 環境対応
    RoHS対応（10物質）

ご注意

  • 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年10月時点の情報になります。

ミスミセンサ
小冊子発刊
お申し込みはこちら

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
数量：

外形図・規格表

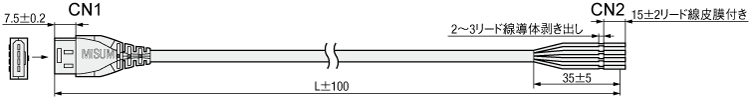

外形図
C-MSX67CBL-2M
C-MSX67CBL-3M

規格表
注文例 型番
 C-MSX67CBL-2M

・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番芯数CN1CN2ケーブル定格電圧導体の断面積被覆の材質L(ケーブル長さ)対応機種￥基準単価
C－MSX67CBL－2M4メス切落とし剥出し30VAWG28PVC2mC－MSX67□□370
C－MSX67CBL－3M3m460
●当ページの価格表は25年10月時点の情報になります。
製品比較情報
■当社類似品との比較
型式当社類似品
FPCN14A-C□		本商品
C-MSX67CBL-□M
ケーブル長さ1m～5m2m～3m
定格電圧30V 30V
皮膜材質PVC PVC
対応センサFPM□65C-MSX67□□
使用方法
■接続ケーブルの挿し抜き方法

①コネクタ端子がセンサフックにロックされるまで、
接続ケーブルをセンサに直接挿入します。

②引き抜くときは、コネクタ端子がフックから外れる
ように十分な力を加え、引き抜いてください。

使用方法


注意事項：挿し抜くときは、端子やケーブルを持た
ずコネクタをしっかり持ってください。
接触不良の原因となります。

  使用方法
商品特長
注意：使用しているケーブル（入光時ONまたは遮光時ON）のみを接続してく
ださい。使用しない出力線は必ず絶縁処理をしてください。
注意・禁止事項
・ケーブルを挿し抜く際は必ず、コネクタをしっかり持ってください（端子やケーブルを持つと破損や接触不良の原因となります。）
・溝形マイクロフォトセンサ 小型タイプ コネクタ式C-MSX67□□と組み合わせてご使用ください。
関連商品
マイクロフォトセンサ 溝形小型タイプ コネクタ式 マイクロフォトセンサ 溝形小型タイプ ケーブル式 マイクロフォトセンサ 溝形超小型タイプ ケーブル式
関連商品 関連商品 関連商品
標準納期：1日目（在庫品） 標準納期：1日目～（在庫品） 標準納期：1日目～（在庫品）
1個あたり単価：430円～ 1個あたり単価：490円～ 1個あたり単価：490円～


型番リスト

表示件数
  • 1
    • 型番
    C-MSX67CBL-2M
    C-MSX67CBL-3M

    ケーブル長さ L

    (m)

    		RoHS?最小発注数量
    2
    10
    1個
    3
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    370円
    ( 407円 )
    在庫品1日目当日出荷可能
    460円
    ( 506円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    EE-1001シリーズのコネクタ対応。信頼の接続ケーブルが即納。

    ご注意

    • 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は25年10月時点の情報になります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
