5/8ポートQoS対応10/100M アンマネージド小型産業用スイッチングハブ(プラスチック/金属)
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,100円～15,500円
- 税込単価
- 1,210円～17,050円
超小型スイッチングハブを低価格で長期供給しております。制御盤に取り付け便利。
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品仕様
仕様
| 型番 | IESH-MB205-C2E-R | IESH-MB205M-C2E-R | IESH-MB208-C2E-R | IESH-MB208M-C2E-R | |
|---|---|---|---|---|---|
| 対応規格 | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100Base FX, IEEE 802.1p for Class of Service ※EtherNet/IP IEEE 802.3標準規格での通信に対応。 管理やモニタリングに非対応 | ||||
| インタフェース | ポート数 | 5 | 5 | 8 | 8 |
| 通信規格 | 10/100BaseT(X) | ||||
| 機能 | 自動MDI/MDI-X、半/全二重モード、自動ネゴシエーション | ||||
| 推奨ケーブル | 28-14 AWG 及び 最大トルクは1.7 lb-in | ||||
| DIPスイッチ | QoS、ブロードキャストストーム（BSP） | ||||
| プロパティ | MACテーブルサイズ | 8K | |||
| パケットバッファー | 4Mbits | ||||
| Jumbo Frame | 2048 bytes | ||||
| プロセンシングタイプ | ストア・アンド・フォワード（Store and Forward） | ||||
| 電源 | 入力電圧 | 12/24/48 VDC | |||
| 入力電流MAX. DC12V | 0.104A | 0.104A | 0.150A | 0.150A | |
| 入力電流 DC24V | 0.045 A @ 24 VDC | 0.067 A @ 24 VDC | |||
| 電源コネクター | 3ピン | 2ピン | 3ピン | 2ピン | |
| 過電流保護 | あり | ||||
| 逆極性保護 | あり | ||||
| 筐体 | 材質 | プラスチック IP40 | 金属 IP40 | プラスチック IP40 | 金属 IP40 |
| 寸法 | 19 x 81 x 65 mm | 18 x 81 x 65 mm | 36 x 81 x 65 mm | 36 x 81 x 65 mm | |
| 重量 | 56g | 105g | 90g | 163g | |
| 設置方法 | DINレール、壁面取付け(別売りです 型番：IESH-WK-18-R) | ||||
| 環境 | 動作温度 | −10～60℃ | |||
| 保管温度 | −40～85℃ | ||||
| 相対湿度 | 5 to 95% (結露なきこと) | ||||
| 認証 | EMI | FCC Part 15B, CISPR 22, 32 (EN 55032) Class A | |||
| EMS | CISPR 35 (EN 55035) IEC 61000-4-2 ESD:接触: 6 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 20 V/m IEC 61000-4-4 EFT:電源: 2 kV;信号: 2 kV IEC 61000-4-5 サージ:電源: 2 kV;信号: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF | ||||
| 衝撃 | IEC60068-2-27 | ||||
| 自由落下 | IEC60068-2-32 | ||||
| 振動 | IEC60068-2-6 | ||||
| 規格証明 | CE、RoHS10項目、FCC CE証明書はこちら | ||||
| 付属品 | クイックインストールガイド（1冊 日本語）、ターミナル端子台1個 | ||||
※クイックインストールガイドのPDF： 英語 日本語
■IESH-MB205-Rとの小型IESH-MB205-C2E-Rの比較：
体積は約40％ダウン

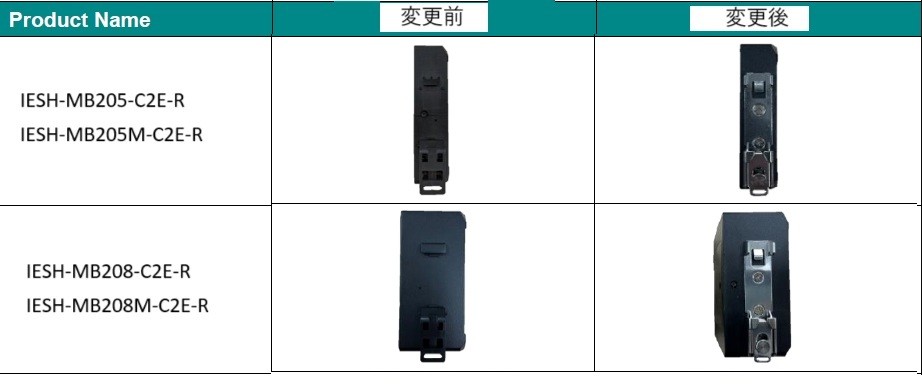

DINレール取付金具にばねを追加し、さらに取付け便利になりました。
壁面取付けキット IESH-WK-18-R (別売りオプション)
用途に応じて、簡単に壁に取り付け可能なマウントも用意しています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,700円 ( 9,570円 ) | 在庫品1日目当日出荷可能 |
10,800円 ( 11,880円 ) | 在庫品1日目当日出荷可能 |
12,900円 ( 14,190円 ) | 在庫品1日目当日出荷可能 |
15,500円 ( 17,050円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
超小型スイッチングハブを低価格で長期供給しております。制御盤に取り付け便利。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
【ココが特長】
・省スペース設計、盤内に最適。・DIPスイッチでQos、BSP機能を切替え可能。
・IP40 高強度なケース。
・DINレール取付け。壁取付けも可能（オプション品別売りIESH-WK18-R）。
・JUMBO FRAME対応
・長期供給。
【新商品情報】
・可視化やプロトコルに対応スマートハブ 発売開始！
商品ページはこちら
使用方法
スイッチングハブの例：
・IESH-MB205-R/IESH-MB208-R （10/100M）
・IESH-MB205-C2E-R/IESH-MB208-C2E-R （10/00M 小型）
・IESH-MB205G-C2E-R/IESH-MB208G-C2E-R (ギガ 小型)
・E-IESH-POE-1005G-T-R （ギガ PoEハブ）
・SDS-3006/G3006 （可視化・プロトコルに対応 スマートハブ）
メディアコンバーター：
・IEMC-IMC21-M-SC-R2/IEMC-IMC21-S-SC-R
データーコンバーター：
・PNUIC-UPORT1130-R （USB→RS-422・485）
・NPORT5150 （シリアルRS-232C/422/485）
外形図
外形図
トップパネル
